ST5000 | 5 طن | لولاب اهتزازي

دكّة اهتزازية مفصّلة مع عجلتين معدنيتين مزدوجتين

ما هو الأسطوانة الطرقية المزدوجة؟
تتميز الأسطوانة ذات العجلتين الفولاذيتين بوجود أسطوانتين، إحداهما في المقدمة والأخرى في الخلف. وتدعم بعض الموديلات الاهتزاز المتزامن لكلا الأسطوانتين، ما يؤدي إلى تحسين كفاءة وتجانس عملية الرص. وهي المعدة الأساسية المستخدمة في رص طبقات الأسفلت. وتتميَّز طريقة الاهتزاز بالمرونة، إذ يمكن تبديلها وفقًا لأنواع المواد مثل التربة والرمل والحصى، وهي مناسبة لكل مرحلة من مراحل الرص الأولي والرص الثانوي والرص النهائي.

ما هي وظيفة الأسطوانة الطرقية؟
تتمثل الوظيفة الأساسية للأسطوانة الطرقية في رص مواد إنشاء الطرق مثل التربة والرمل والحصى وخلطة الأسفلت، وذلك باستخدام وزنها الذاتي أو قوة الاهتزاز المؤثرة. ويؤدي ذلك إلى تحسين كثافة هذه المواد ومستواها وثباتها، كما يقلل من مساميتها، ويعزِّز قدرتها على تحمل الأحمال ومقاومتها للتشوه، ويضمن جودة الإنشاءات وطول عمر الطرق والأساسات والسدود وغيرها من المشاريع الهندسية.

الميزات

• مزوّدة بقوة من علامة تجارية مشهورة، ضمان الجودة، أداء متفوّق.
• تصميم جسم النسر، رؤية واسعة المجال، جميل وسخي.
• مضخة هيدروليكية متغيرة المستورد ومع محرك كمي، تغيير السرعة بدون تدرج، المشي للأمام والخلف.

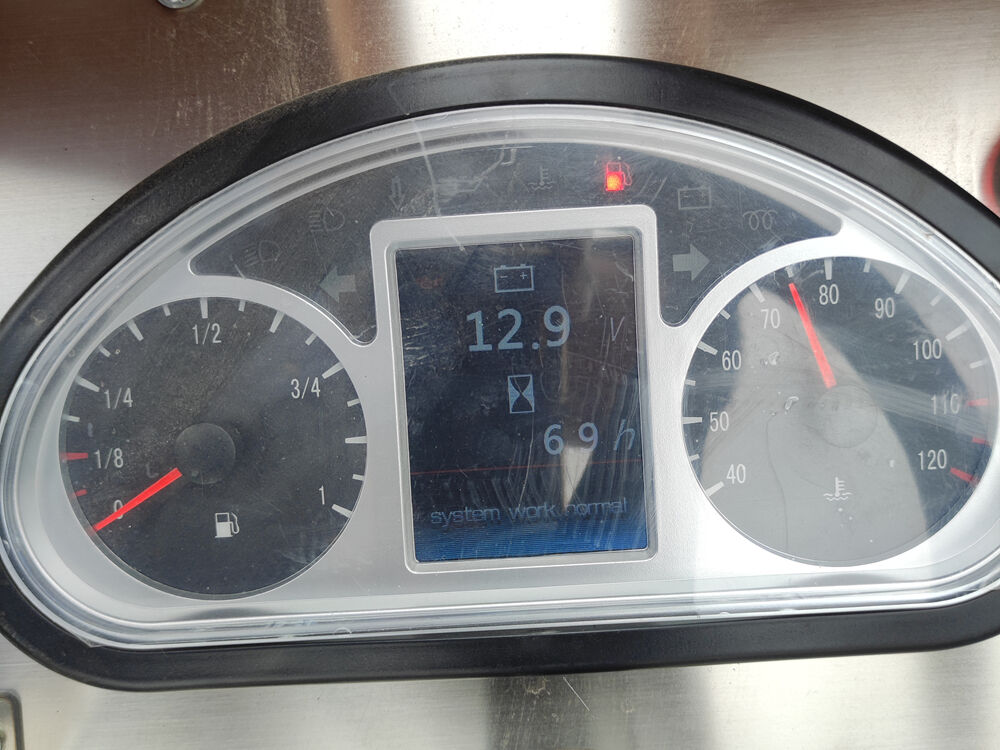

• لوحة قياس بشاشة عرض LED.
• إضاءة الأمام والخلف وأضواء التحذير، يمكن تركيبها ليلاً.

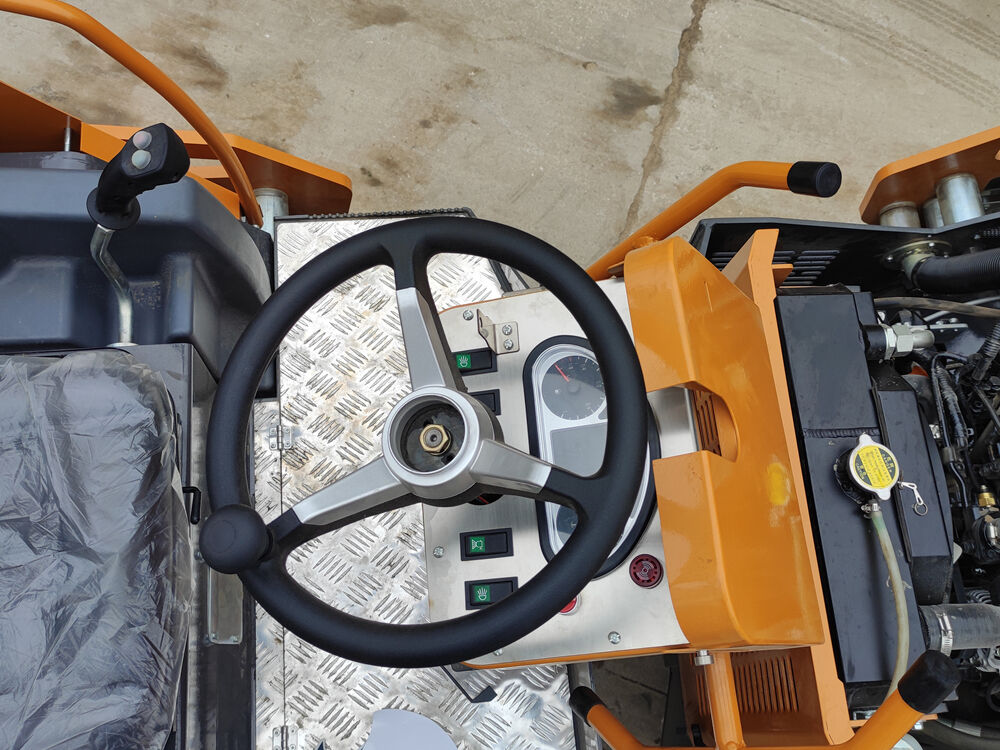

• قيادة أرجونومية.
• لقد مر المنتج بشهادة الامتثال لمعايير CE، وتصميم جائزة النجم الأحمر.
• تُجهز العجلة الفولاذية بنور محيطي، وهو سهل التشغيل، آمن وكفؤ.

معلمات المنتج

تفاصيل المنتج
لُقّام الطريق ST5000 هو معدّة هندسية مُصمَّمة خصيصًا لعمليات التكثيف الفعّالة. وبفضل أدائها المستقر في مجال القدرة، ونظام التحكُّم المرِن، وتناسُب أبعاده المعقولة، وملاءمته الواسعة لمختلف السيناريوهات، فقد أصبح المعدّة المفضَّلة في مشاريع الطرق السريعة، والمرافق البلدية، والإنشاءات، وغيرها من المشاريع الهندسية.



1. نظام التشغيل

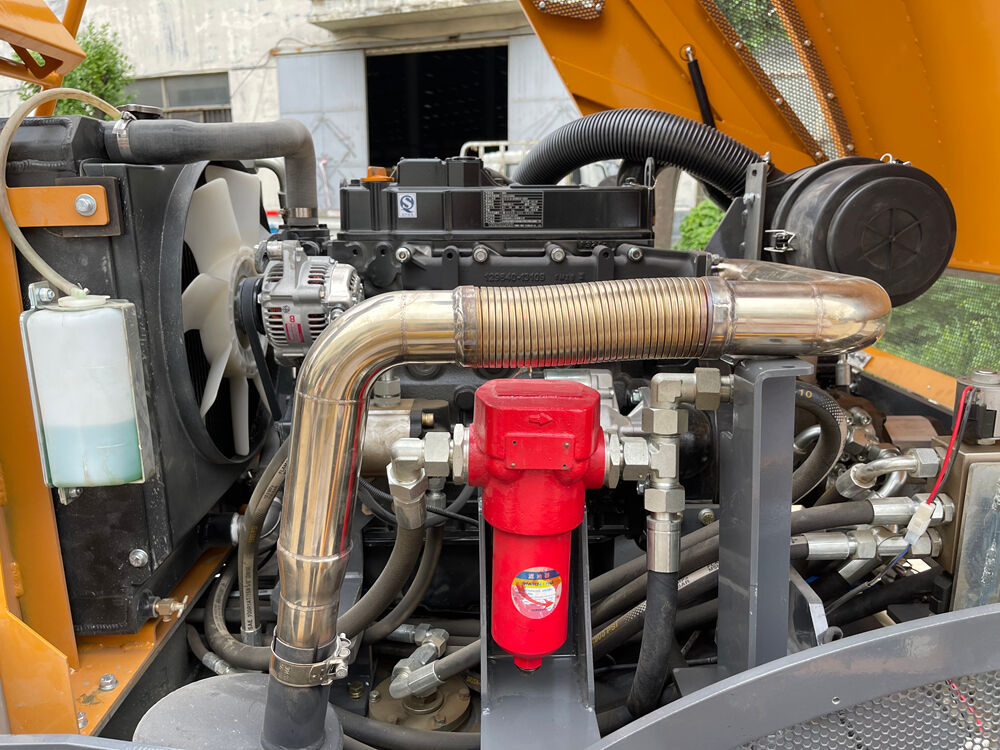

يأتي لُقّام الطريق ST5000 مزوَّدًا بثلاثة محركات ديزل من علامات تجارية مشهورة جدًّا، وكلُّها تتبنّى هيكلًا مستقيم الخطوط، ومُبرَّد بالماء، ورباعي الأشواط. ويضمن تكوين المحرك رباعي الأسطوانات إنتاج قوةٍ قويةٍ ومستقرةٍ، وهو ما يجعله مناسبًا للتشغيل الطويل الأمد والمرهق.
تشانغتشاي ZN490B: تصل القدرة الناتجة إلى 36 كيلوواط، والسرعة الدورانية إلى 2400 دورة في الدقيقة، ومعدل استهلاك الوقود لا يتجاوز 255 غرامًا/كيلوواط·ساعة، مما يوفِّر توازنًا ممتازًا بين القوة وكفاءة استهلاك الوقود.
يانمار 4TNV88: تزداد السرعة الدورانية لتصل إلى 3000 دورة في الدقيقة، والقدرة الناتجة تبلغ 34.5 كيلوواط، مع قوة انفجارية عالية، وهو ما يجعله مناسبًا للسيناريوهات التي تتطلّب كفاءة تشغيلية مرتفعة.
كوبوتا V2403: القدرة الناتجة هي 33.6 كيلوواط، وسعة زيت التزييت هي 9.5 لتر، مع أداء ممتاز في التبريد والتزييت، ما يمدد بشكلٍ ملحوظ عمر التشغيل للمعدّة.
يُدار نظام الاهتزاز بواسطة محرك هيدروليكي، ويدعم الاهتزاز المنفصل لكلٍّ من العجلتين الأمامية والخلفية، وكذلك الاهتزاز المتزامن لكلا العجلتين معًا. وتبلغ تردد الاهتزاز 50 هرتز، والسعة 0.5 مم، وقوة الإثارة لكل عجلة 60 كيلو نيوتن، بينما يمكن أن تصل قوة الإثارة المجمَّعة للعجلتين معًا إلى 120 كيلو نيوتن. وبذلك، يمكن إنجاز عمليات التربة المختلفة بكفاءة عالية.

2. نظام الدفع والتحكم
تستخدم المعدّة نظام كهرباء بجهد 12 فولت، وطريقة القيادة تعتمد على مضخّة كابسة متغيرة مع تنظيم غير متقطع للسرعة + محركان دافعان للعجلتين متوصِّلان على التوازي، مما يحقِّق ضبطًا غير متقطع للسرعة من 0 إلى 15 كم/ساعة. وتتم العمليات بدقة وسهولة، ويمكن ضبط سرعة السير بمرونة وفقًا لمتطلبات الموقع الإنشائي.
تستخدم نظام التوجيه أسطوانة هيدروليكية ذات توجيه مفصّص، مقترنةً بتصميم مفصّص قابل للدوران. وزاوية الدوران هي ٨°، بينما تبلغ زاوية التوجيه ٣٠°. ويتميّز التوجيه بالمرونة والاستقرار الممتاز. وأصغر نصف قطر دوران خارجي هو ٤٣٨٠ مم فقط، ما يتيح له التعامل بسهولة مع التضاريس المعقدة مثل المناطق الضيقة والمنحنيات.
يمكن أن تصل القدرة النظرية على التسلّق إلى ٣٥٪–٤٠٪. وحتى عند التشغيل على الطرق ذات المنحدرات الكبيرة أو المنصات المائلة، يمكنه الحفاظ على ثبات القيادة وفعالية الدكّ.
مزوَّد بنظام رش مائي متقطع يعمل بالضغط، والذي يمنع بشكل فعّال التصاق المواد بعجلات الفولاذ، مما يضمن استمرارية التشغيل.



سعة خزان الزيت الهيدروليكي هي ٦٠ لترًا، وسعة زيت تشحيم عجلات الفولاذ هي ٩,٨ لتر × ٢، وسعة خزان الوقود هي ٤٤,٥ لتر، وسعة خزان الماء هي ١٨٠ لترًا. وتصميم التخزين السائل ذي السعة الكبيرة يقلل من تكرار عمليات التعبئة الوسيطة، ما يحسّن كفاءة الإنشاءات بشكل ملحوظ.



3.الحجم
الوزن: الوزن التشغيلي ٤٢٣٠ كجم، والحمل الخطّي الثابت ١٥٥ نيوتن/سم. وتوزيع الوزن معقول، مما يضمن التماس الكامل مع سطح الأرض أثناء عملية الرص ويعزز تأثير الرص.
الحجم: عرض العمل ١٥٨٠ مم، وقاعدة العجلات ١٩٥٠ مم، وارتفاع الحافة ٦٨٥ مم، وارتفاع الفراغ من سطح الأرض ٤٤٥ مم. ولتجنب اصطدام المكونات السفلية بالأرض؛ يتوفر الطول الكلي بمواصفتين: ٢٩٢٠ مم / ٢٨٥٠ مم، بما يتوافق مع ارتفاعين كليين هما: ٢٠٢٥ مم / ٢٦٨٠ مم. ويمكن اختياره بمرونة وفقًا لمتطلبات موقع البناء ومتطلبات النقل.

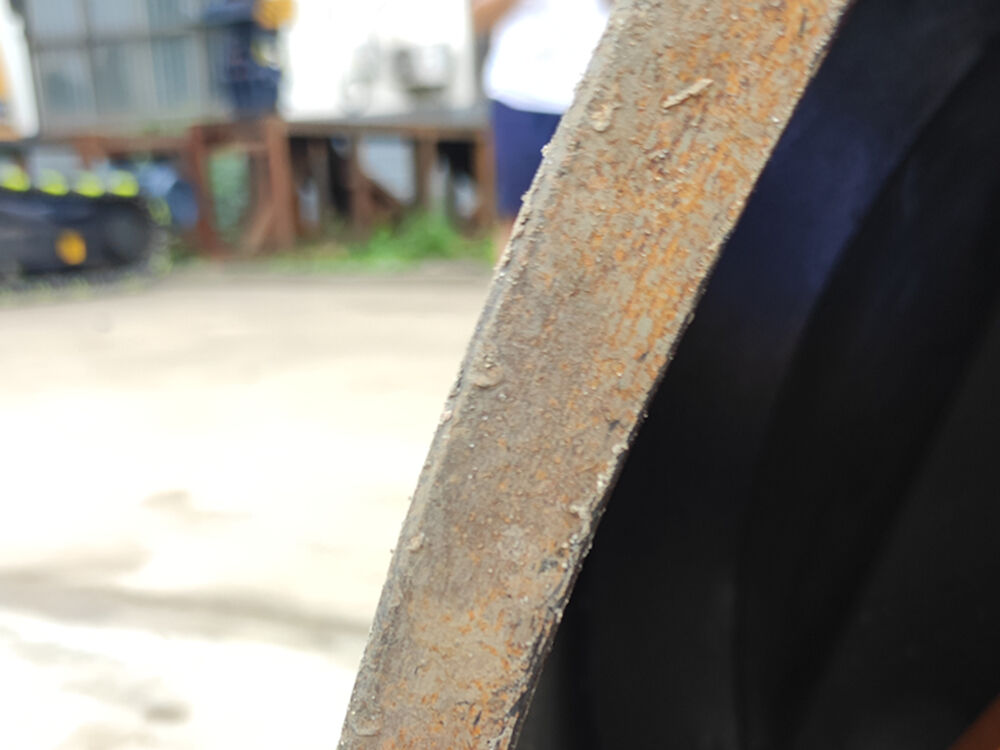

أبعاد الأسطوانة: تعتمد العجلات الفولاذية تصميم عجلة أملس متكامل، بعرض ١٤٠٠ مم وقطر ٩٠٠ مم وسماكة غطاء العجلة ٢٠ مم، وتتميّز بقوة عالية ومقاومة ممتازة للتآكل. وتوجد انحراف مقداره ٥٠ مم بين العجلتين اليمنى واليسرى، ما يحسّن بشكل إضافي توحّد تأثير الرص.



4.التطبيق
تتميّز أسطوانة ST5000 بالمرونة في التصميم والأداء القوي، وهي مناسبة على نطاق واسع للتطبيقات التالية:
· الهندسة البلدية: رصف الأرصفة، وصيانة طرق المجتمعات المحلية، وضغط الأرض في مرائب السيارات تحت الأرض، وتدعيم المناطق المحيطة بأغطية فتحات التفتيش؛
· إنشاء الطرق: رصف الطرق الريفية، وصيانة ممرات المناطق السياحية، والضغط الأولي والنهائي لأسطح الأسفلت، وضغط ممرات المركبات غير الآلية؛
· إنشاء المباني: ضغط أساسات المنازل، وتصلّب الفناءات، وإعادة تأهيل حدائق الفلل، وتسوية المواقع الصغيرة؛
· البستنة والمناظر الطبيعية: ضغط قواعد العشب، وبناء أحواض الزهور، وتسوية الطرق في الحدائق، ووضع ممرات المناظر الطبيعية؛
· سيناريوهات أخرى: ضغط أرضيات المستودعات، وصيانة أرضيات المصانع، ومشاريع الإصلاح الطارئ، وضغط طرق الوصول الزراعية ومشاريع حفظ المياه، إلخ.

٥. الخدمة
ضمان شامل للخدمة: نقدّم فترة ضمان لمدة سنة واحدة وفريق خدمة احترافي متاح على مدار الساعة عبر الإنترنت. وفي حالة حدوث أي مشكلة في المعدات، يمكنك الاتصال بخط خدمة العملاء في أي وقت. وسنردّ فورًا ونوفر لك مجموعة كاملة من الخدمات، بما في ذلك الاستشارة الفنية، وتشخيص الأعطال، وتوجيهات الصيانة، مما يضمن لك تنفيذ أعمال البناء دون أي قلق.



٦. التغليف والشحن
نقدّم تغليفًا في صناديق خشبية ونحمي جسم الماكينة الخاص بكم بدقة وفق المتطلبات، بما في ذلك المكونات والتشطيب الطلائي، لضمان عدم حدوث أي خدوش. كما يتوفر تغليف مخصّص حسب الطلب. وسنختار طريقة نقل مناسبة لكم. وإذا كان لديكم وكيل شحن، فيمكننا أيضًا تسليم الماكينة إلى الموقع الذي تحدّدونه لدى وكيل الشحن الخاص بكم.

مقدمة الشركة
ستوريك (STORIKE) هي شركة مصنعة محترفة لمعدات الهندسة، وتتمتع بـ 15 عامًا من خبرة الإنتاج، وتتخصص في منتجات مثل أبراج الإضاءة، والماكينات الاهتزازية اللوحية، وآلات دحرجة الطرق، والحفارات، واللودرات. وقد حصلت منتجاتنا على شهادات المطابقة الأوروبية (CE)، والوكالة الأمريكية لحماية البيئة (EPA)، والمعايير الأوروبية للانبعاثات (Euro 5)، ويمكن تخصيصها بشكلٍ مرن وفقًا لأنواع المحركات، مع توفير دعم شامل لخدمات التصنيع حسب الطلب (OEM) والتصنيع حسب التصميم (ODM). وتُخضع جميع المنتجات لرقابة جودة صارمة. كما شاركنا في معرض كانتون فير ومعارض الآلات الثقيلة الدولية، ونقدّم خدماتنا لأكثر من ١٠٠ دولة حول العالم. ولدينا ٦ إدارات مخصصة للمبيعات والخدمات، وقاعدة تصنيع حديثة مساحتها ٢٣٠٠٠ متر مربع. ونرحب ترحيباً حاراً بالعملاء من مختلف أنحاء العالم لزيارة مصنعنا واستكشاف فرص التعاون.

طريقة الاستخدام المقترحة
فيما يلي بعض النصائح الخاصة بالسلامة لمساعدتك في صيانة الماكينة وتمديد عمرها الافتراضي:
نصائح السلامة وتعليمات الصيانة:
· أثناء تشغيل المعدات، لا تُجرِ أي أعمال تنظيف أو صيانة. فقد تتسبب الأجزاء الدوارة في إصابات جسدية.
· يُمنع تمامًا تنظيف الأجزاء باستخدام البنزين أو غيره من الوقود أو المذيبات القابلة للاشتعال، خاصةً في المناطق المغلقة؛ إذ يميل بخار الوقود والمذيبات إلى التراكم، ما قد يؤدي إلى انفجارات.
· تحقق بانتظام من الزرّين الخارجيَّين للمعدات للتأكد من سلامتهما ووظيفتهما الطبيعية.
· قدِّم تدريبًا احترافيًّا على التشغيل والسلامة للمشغلين المعنيين بالمعدات بشكل دوري.
· لا تشغِّل المعدات في المناطق التي تحتوي على مواد قابلة للاشتعال أو وقود أو أبخرة قابلة للاشتعال.
· بعد إيقاف تشغيل المعدات، أطفئ المحرك فورًا، واحفظه في مكان نظيف وجاف بعيدًا عن متناول الأطفال، واتّبع إجراءات التخزين القياسية.
· لا تُزِل غطاء فلتر الهواء أو العنصر الورقي لفلتر الهواء أو جهاز التنقية الأولي بينما يكون المحرك قيد التشغيل.
· قبل رفع المعدات أو رفعها بالرافعة أو إجراء أعمال الصيانة، تأكَّد من تثبيت وصلة التوجيه المفصلي في مكانها باستخدام قضيب تثبيت.
· نقدِّم كتيبات الإرشادات واقتراحات التشغيل. يُرجى استخدام الآلة وفقًا للكتيب لضمان السلامة الشخصية وتجنب تلف الآلة.
