SVH50 | 560KG | لفافة اهتزازية

ماكينة لف متذبذبة بدروم مزدوج محمولة باليد

ما هو الأسطوانة اليدوية لضغط الطرق؟
الأسطوانة اليدوية لضغط الطرق هي آلة صغيرة محمولة تُستخدم في عمليات الضغط، ويقوم المشغل بتشغيلها يدويًّا. وتتميَّز بهيكلٍ مدمج وسهولة في التشغيل، وهي مناسبة للمواقع الضيِّقة ومهمات الضغط على نطاق صغير. وهي متوفرة بأنواع ذات عجلة واحدة/عجلتين، وأنواع ثابتة/اهتزازية، وأنواع تعمل بالوقود/الكهرباء. وتُستخدم أساسًا في إصلاحات البلديات، وتعبئة الخنادق، والطرق الريفية/الممرات، وكذلك في ضغط التربة والرمل والإسفلت وغيرها من المواد في زوايا الطرق الكبيرة.

ما هي وظيفة الأسطوانة الطرقية؟
تتمثل الوظيفة الأساسية للأسطوانة الطرقية في رص مواد إنشاء الطرق مثل التربة والرمل والحصى وخلطة الأسفلت، وذلك باستخدام وزنها الذاتي أو قوة الاهتزاز المؤثرة. ويؤدي ذلك إلى تحسين كثافة هذه المواد ومستواها وثباتها، كما يقلل من مساميتها، ويعزِّز قدرتها على تحمل الأحمال ومقاومتها للتشوه، ويضمن جودة الإنشاءات وطول عمر الطرق والأساسات والسدود وغيرها من المشاريع الهندسية.

الميزات

• مجهز بقوة من علامة تجارية مشهورة، ضمان الجودة، أداء متفوق
• رش عام، مجال رؤية واسع، جميل وسخي
• نصف قطر عمل صغير، يمكن العمل في المناطق الضيقة
• استخدام مضخة هيدروليكية ومotor من العلامات التجارية المحلية الشهيرة، جودة عالية واستقرار عالٍ
• ذراع دعم مطويل، سهل التدوير، يوفر الجهد
• الناقل يستخدم دعامات اليابانية FYH Seiko لضمان أداء الجهاز كاملاً أثناء العمل

معلمات المنتج

تفاصيل المنتج

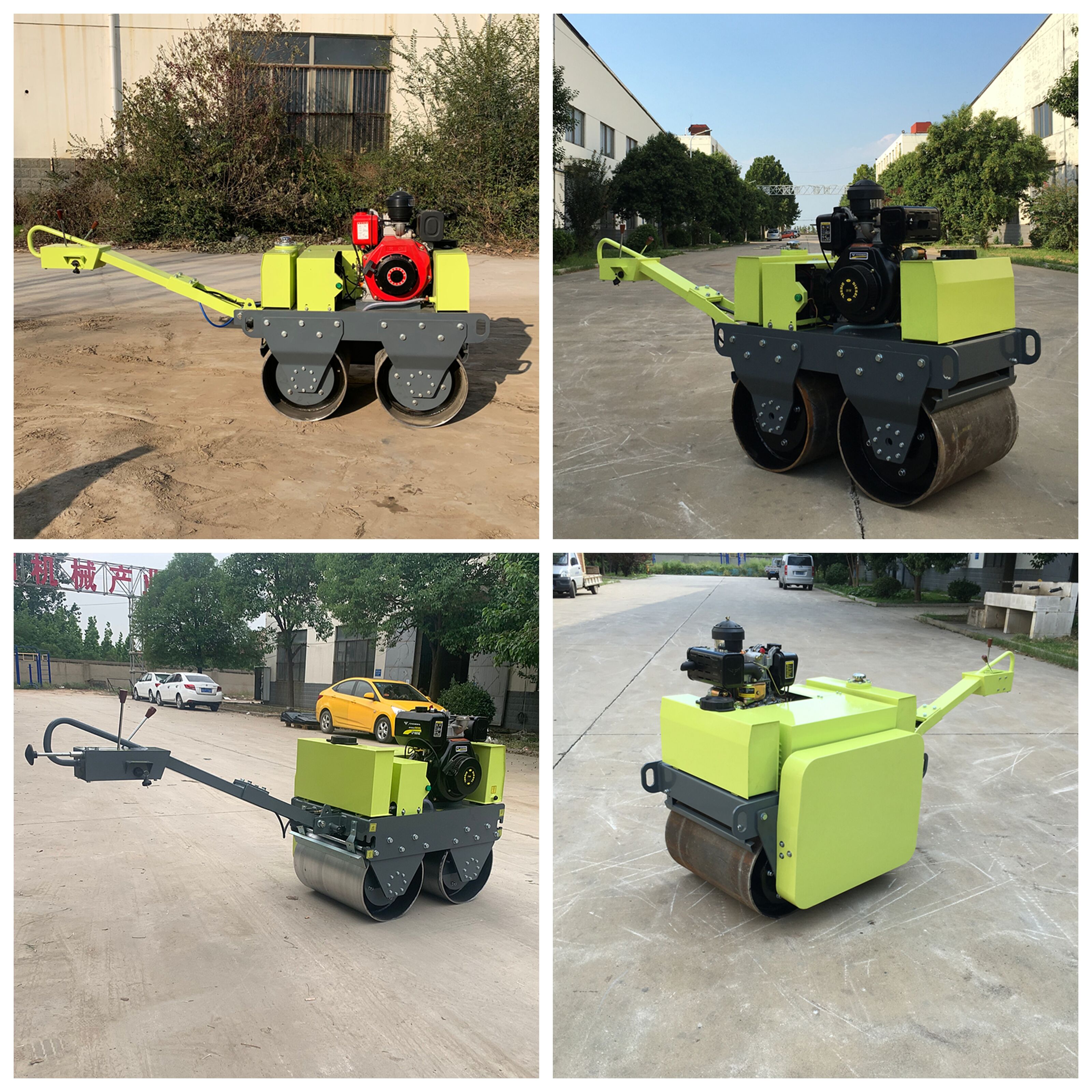

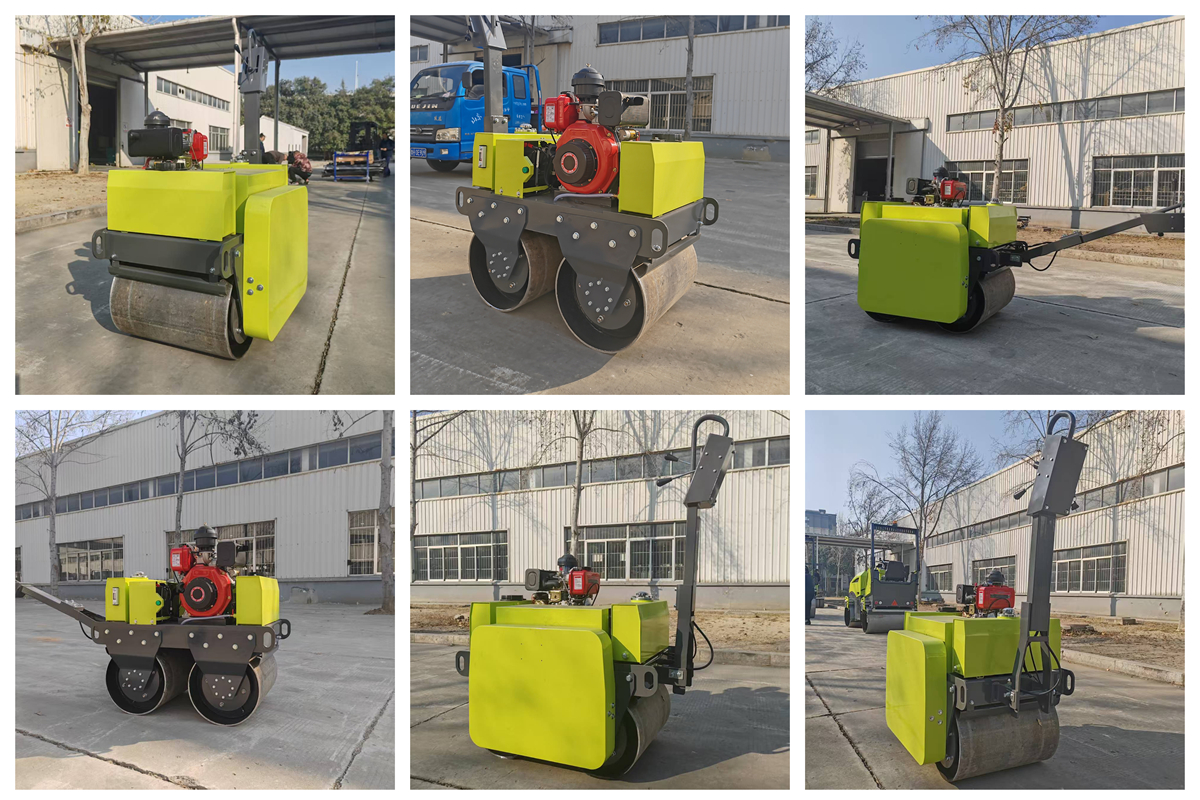

تتضمن سلسلة SVH50 من المداحل الصغيرة للطرق ثلاث طرز: SVH50 وSVH50C وSVH50S. وبفضل أدائها المستقر، ونظام الاهتزاز الموثوق به ووحدة الدفع، تحقِّق هذه السلسلة توازنًا مثاليًّا بين كفاءة التربة وسهولة التشغيل، كما توفر دعمًا شاملًا ما بعد البيع لضمان سير أعمال الإنشاءات بسلاسة.



1. نظام التشغيل
وقد تم تجهيز الطرازات الثلاثة بأنظمة طاقة عالية الجودة ومختلفة، مُصمَّمة بدقة لتلبية متطلبات السيناريوهات التشغيلية المتنوعة، مع تحقيق توازنٍ فعّالٍ بين إنتاج الطاقة وكفاءة استهلاك الوقود.
ويأتي طراز SVH50 مزوَّدًا بمحرك بنزيني رباعي الأشواط من شركة هوندا طراز GX270، بقدرة خرج تبلغ 6.7 كيلوواط وسرعة دوران مستقرة تبلغ 3600 دورة في الدقيقة. ويدعم هذا المحرك كلًّا من وضع التشغيل اليدوي بالسحب والوضع الكهربائي لتسهيل عملية التشغيل، وهو مناسب للظروف التشغيلية التي تتطلب استجابةً سريعةً من نظام الطاقة.
يستخدم جهاز SVH50C محرك ديزل رباعي الأشواط من شركة تشانغفا/تشانغتشاي/كاما178، بقدرة خرج تبلغ 4.4 كيلوواط، مما يضمن قدرة التشغيل المستمر عند سرعة دوران تبلغ 3600 دورة في الدقيقة. ويتميّز هذا الجهاز بكفاءة اقتصادية ممتازة.
مزوَّد جهاز SVH50S بمحرك ديزل تبريدي بالماء التبخيري من طراز R180 من شركة تشانغتشاي، بقدرة خرج تبلغ 5.7 كيلوواط وسرعة دوران تبلغ 2600 دورة في الدقيقة. ويضمن نظام التبريد بالماء بشكل فعّال استقرار الأداء أثناء العمليات الطويلة والمكثفة.

2. نظام الدفع والتحكم

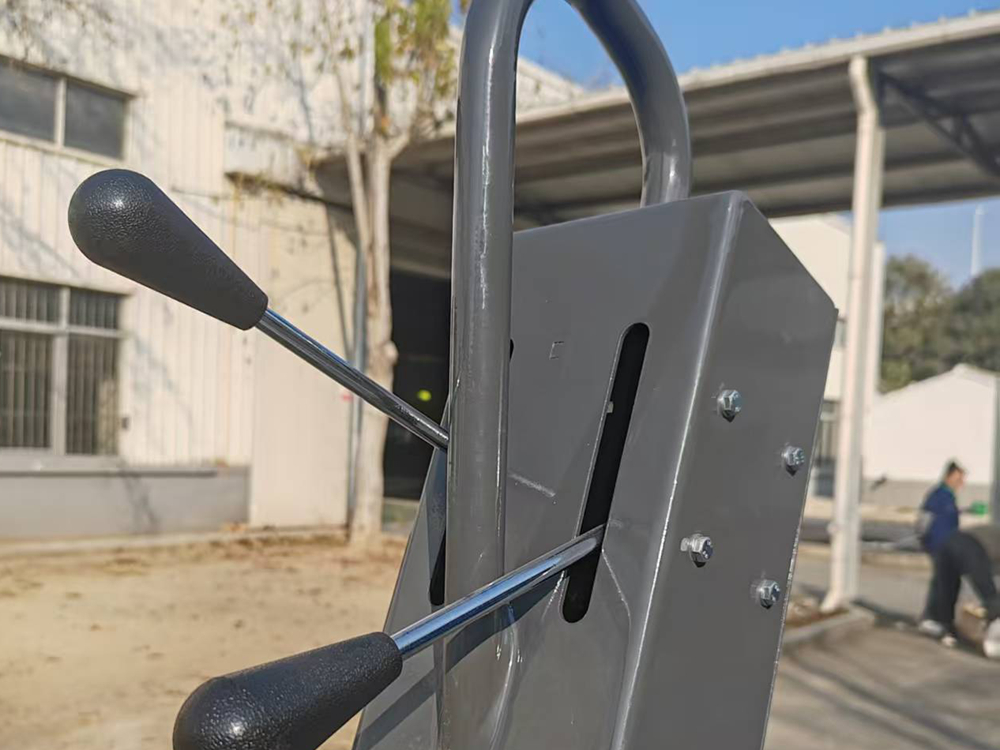

يعتمد نظام القيادة على طريقة القيادة الهيدروليكية السلسلية ثنائية الاتجاه، ما يضمن انتقال الطاقة بسلاسة وكفاءة. وبالاشتراك مع تنظيم مستمر للسرعة يتراوح بين ٠ و٤ كم/ساعة، يمكن التحكم بدقة في تقدُّم العملية، وهو ما يجعله مناسبًا لأعمال الرص الدقيق في المساحات الضيقة.
تصل القدرة النظرية على التسلُّق لجميع الموديلات في هذه السلسلة إلى ٣٠٪، ما يمكنها من التعامل بسهولة مع عمليات العمل على المنحدرات، ويحقّق متطلبات الإنشاءات في المواقع المعقدة.
يعتمد نظام الاهتزاز على تصميم عجلتين اهتزازيتين، واحدة في المقدمة والأخرى في الخلف. وتبقى تردد الاهتزاز ثابتًا عند ٧٠ هرتز، بينما تبلغ السعة ٠٫٦ مم، ويمكن أن تصل قوة التحفيز إلى ٣٠ كيلو نيوتن. ويتميز أثر الضغط بالكفاءة البارزة، ما يحسّن بكفاءة كثافة السطح الأرضي، وهو مناسب لضغط مختلف أنواع الطرق والمواد.
يأتي جهاز SVH50 مزوَّدًا بنظام رش مائي يعمل بالجاذبية. وتتيح خزان المياه ذي السعة الكبيرة (٢٠ لترًا) منع التصاق المواد بجسم العجلة أثناء عملية الضغط، مما يضمن تسطّح سطح الضغط.



3.الحجم
تفاصيل الجهاز: يبلغ الوزن التشغيلي الكلي للجهاز بشكل موحد ٥٣٠ كجم. وتساوي الحمولة الخطية الساكنة ٤٥ نيوتن/سم، بينما يكون الضغط الواقع على سطح الأرض معتدلًا. ويمكن للجهاز العمل على الأسطح الهشّة دون إلحاق الضرر بالطبقة الأساسية.

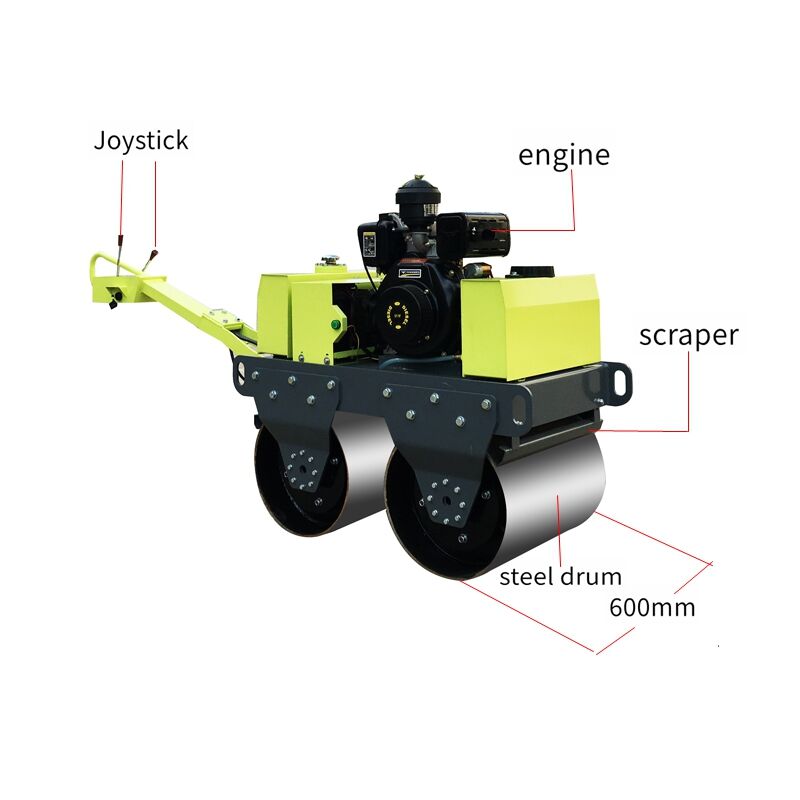

أبعاد الأسطوانة: يبلغ عرض الأسطوانة ٦٠٠ مم، وقطرها ٤٢٦ مم. وبذلك يتحقّق توازنٌ ممتاز بين مدى التغطية وكفاءة الضغط.

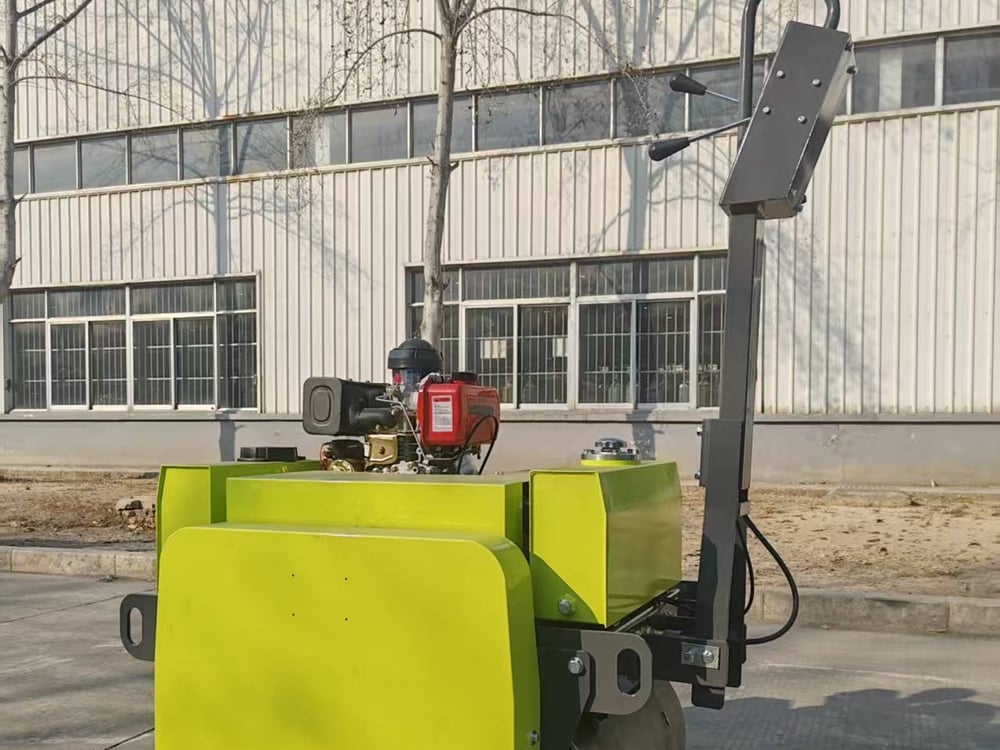

أبعاد الجهاز: العرض الكلي هو ٧٨٠ مم. وعند وضعه أفقيًّا مع الدرابزين، يبلغ طوله ٢٤٨٠ مم. وعند رفع الدرابزين عموديًّا، يبلغ ارتفاعه ١٨٢٠ مم. كما يمكنه الدوران بمرونة في المساحات الضيّقة أثناء التشغيل؛ وأبعاد التغليف هي ١٣٠٠ × ٨٤٠ × ١٠٥٠ مم، ما يُسهِّل النقل والتخزين ويقلّل من تكاليف اللوجستيات.

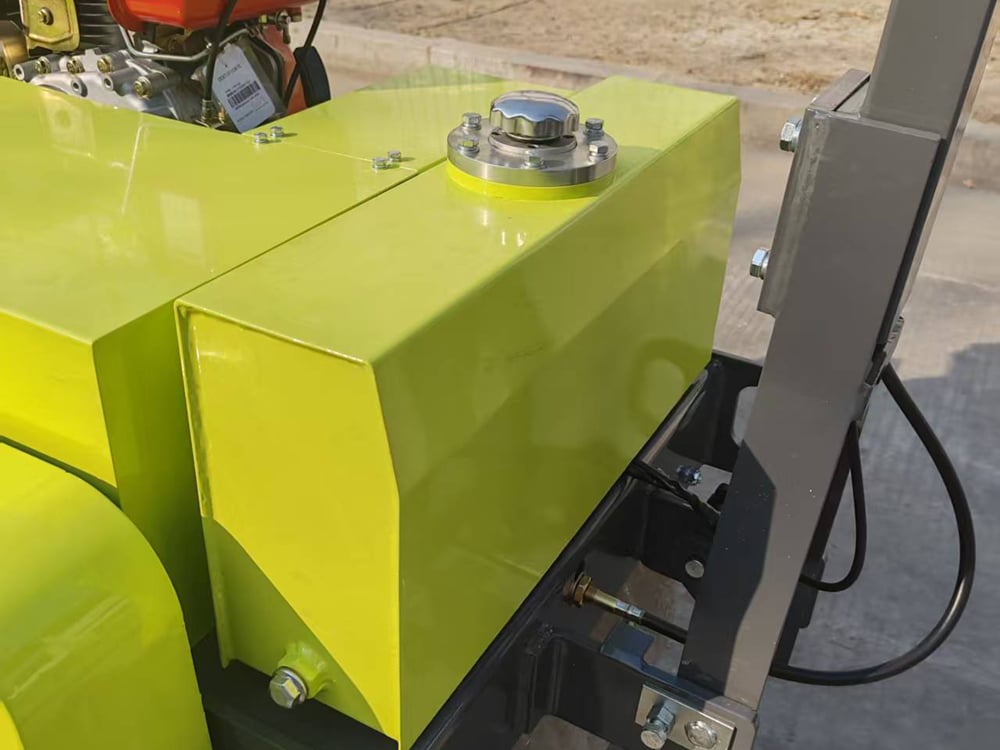

سعة خزان الماء: كلٌّ من طرازي SVH50 وSVH50C يمتلكان سعة تبلغ ٢٠ لترًا، لتلبية متطلبات الرش بالماء والدمك. أما الطراز SVH50S فيخلو من نظام الريّ ويركّز على سيناريوهات الدَّمك الأساسية للنماذج التي تعمل بالديزل وتتبريد بالماء.



4.التطبيق
يتميّز طراز SVH50 بمرونة عالية في المناورة وأداء قوي في عملية الدَّمك، ويُستخدم على نطاق واسع في مختلف السيناريوهات الهندسية الصغيرة:
· في مجال الهندسة البلدية، يمكن استخدامها في رصف الأرصفة، وبناء طرقات المساكن، وتعبئة ورص خنادق الأنابيب تحت الأرض، وإصلاح حفر الطرق؛
· في مجال هندسة الطرق، تصلح لرص الطبقة القاعدية والطبقة السطحية للطرق الريفية والممرات المشاة السياحية، كما يمكن أن تُسهم في مشاريع بناء الطرق الكبيرة من خلال إنجاز عمليات الرص في المناطق المُهمَلة مثل حواف الطرق والزوايا؛
· في هندسة البنية التحتية للحدائق، تُستخدم في رص التربة في طرقات الفناء ومناطق الزراعة الخضراء لمنع انخفاض سطح الأرض لاحقًا؛
· في أعمال رصف طبقات الأسفلت الرقيقة لأرضيات المصانع ومواقف السيارات، وكذلك في عمليات تعبئة ورص الحفر الأساسية للمباني الصغيرة، وغيرها.

٥. الخدمة
ضمان شامل للخدمة: نقدّم فترة ضمان لمدة سنة واحدة وفريق خدمة احترافي متاح على مدار الساعة عبر الإنترنت. وفي حالة حدوث أي مشكلة في المعدات، يمكنك الاتصال بخط خدمة العملاء في أي وقت. وسنردّ فورًا ونوفر لك مجموعة كاملة من الخدمات، بما في ذلك الاستشارة الفنية، وتشخيص الأعطال، وتوجيهات الصيانة، مما يضمن لك تنفيذ أعمال البناء دون أي قلق.



٦. التغليف والشحن
نقدّم تغليفًا في صناديق خشبية ونحمي جسم الماكينة الخاص بكم بدقة وفق المتطلبات، بما في ذلك المكونات والتشطيب الطلائي، لضمان عدم حدوث أي خدوش. كما يتوفر تغليف مخصّص حسب الطلب. وسنختار طريقة نقل مناسبة لكم. وإذا كان لديكم وكيل شحن، فيمكننا أيضًا تسليم الماكينة إلى الموقع الذي تحدّدونه لدى وكيل الشحن الخاص بكم.



مقدمة الشركة
ستوريك (STORIKE) هي شركة مصنعة محترفة لمعدات الهندسة، وتتمتع بـ 15 عامًا من خبرة الإنتاج، وتتخصص في منتجات مثل أبراج الإضاءة، والماكينات الاهتزازية اللوحية، وآلات دحرجة الطرق، والحفارات، واللودرات. وقد حصلت منتجاتنا على شهادات المطابقة الأوروبية (CE)، والوكالة الأمريكية لحماية البيئة (EPA)، والمعايير الأوروبية للانبعاثات (Euro 5)، ويمكن تخصيصها بشكلٍ مرن وفقًا لأنواع المحركات، مع توفير دعم شامل لخدمات التصنيع حسب الطلب (OEM) والتصنيع حسب التصميم (ODM). وتُخضع جميع المنتجات لرقابة جودة صارمة. كما شاركنا في معرض كانتون فير ومعارض الآلات الثقيلة الدولية، ونقدّم خدماتنا لأكثر من ١٠٠ دولة حول العالم. ولدينا ٦ إدارات مخصصة للمبيعات والخدمات، وقاعدة تصنيع حديثة مساحتها ٢٣٠٠٠ متر مربع. ونرحب ترحيباً حاراً بالعملاء من مختلف أنحاء العالم لزيارة مصنعنا واستكشاف فرص التعاون.

طريقة الاستخدام المقترحة
فيما يلي بعض النصائح الخاصة بالسلامة لمساعدتك في صيانة الماكينة وتمديد عمرها الافتراضي:
نصائح السلامة وتعليمات الصيانة:
· أثناء تشغيل المعدات، لا تُجرِ أي أعمال تنظيف أو صيانة. فقد تتسبب الأجزاء الدوارة في إصابات جسدية.
· يُمنع تمامًا تنظيف الأجزاء باستخدام البنزين أو غيره من الوقود أو المذيبات القابلة للاشتعال، خاصةً في المناطق المغلقة؛ إذ يميل بخار الوقود والمذيبات إلى التراكم، ما قد يؤدي إلى انفجارات.
· تحقق بانتظام من الزرّين الخارجيَّين للمعدات للتأكد من سلامتهما ووظيفتهما الطبيعية.
· قدِّم تدريبًا احترافيًّا على التشغيل والسلامة للمشغلين المعنيين بالمعدات بشكل دوري.
· لا تشغِّل المعدات في المناطق التي تحتوي على مواد قابلة للاشتعال أو وقود أو أبخرة قابلة للاشتعال.
· بعد إيقاف تشغيل المعدات، أطفئ المحرك فورًا، واحفظه في مكان نظيف وجاف بعيدًا عن متناول الأطفال، واتّبع إجراءات التخزين القياسية.
· لا تُزِل غطاء فلتر الهواء أو العنصر الورقي لفلتر الهواء أو جهاز التنقية الأولي بينما يكون المحرك قيد التشغيل.
· قبل رفع المعدات أو رفعها بالرافعة أو إجراء أعمال الصيانة، تأكَّد من تثبيت وصلة التوجيه المفصلي في مكانها باستخدام قضيب تثبيت.
· نقدِّم كتيبات الإرشادات واقتراحات التشغيل. يُرجى استخدام الآلة وفقًا للكتيب لضمان السلامة الشخصية وتجنب تلف الآلة.
