SVH80 | ٧٩٠ كجم | ماكينة دحرجة اهتزازية

ماكينة لف متذبذبة بدروم مزدوج محمولة باليد

ما هو الأسطوانة اليدوية لضغط الطرق؟
الأسطوانة اليدوية لضغط الطرق هي آلة صغيرة محمولة تُستخدم في عمليات الضغط، ويقوم المشغل بتشغيلها يدويًّا. وتتميَّز بهيكلٍ مدمج وسهولة في التشغيل، وهي مناسبة للمواقع الضيِّقة ومهمات الضغط على نطاق صغير. وهي متوفرة بأنواع ذات عجلة واحدة/عجلتين، وأنواع ثابتة/اهتزازية، وأنواع تعمل بالوقود/الكهرباء. وتُستخدم أساسًا في إصلاحات البلديات، وتعبئة الخنادق، والطرق الريفية/الممرات، وكذلك في ضغط التربة والرمل والإسفلت وغيرها من المواد في زوايا الطرق الكبيرة.

ما هي وظيفة الأسطوانة الطرقية؟
تتمثل الوظيفة الأساسية للأسطوانة الطرقية في رص مواد إنشاء الطرق مثل التربة والرمل والحصى وخلطة الأسفلت، وذلك باستخدام وزنها الذاتي أو قوة الاهتزاز المؤثرة. ويؤدي ذلك إلى تحسين كثافة هذه المواد ومستواها وثباتها، كما يقلل من مساميتها، ويعزِّز قدرتها على تحمل الأحمال ومقاومتها للتشوه، ويضمن جودة الإنشاءات وطول عمر الطرق والأساسات والسدود وغيرها من المشاريع الهندسية.

الميزات

• مجهز بقوة علامة تجارية مشهورة، ضمان الجودةأداء متفوق.
• تصميم جسم ديناميكي مريح، مجال رؤية واسع، مظهر جميل.
• مضخة هيدروليكية متغيرة المستورد ومع محرك كمي، تغيير السرعة بدون خطوات، السير للأمام والخلف.
• استخدام دبابة يابانية من نوع NSK، وحزام V الياباني من نوع ميتسوبوشي.
• القاطع الكهرومغناطيسي يتحكم في الاهتزاز للعمل الأسرع.
• القيادة الهيدروليكية، توفر الجهد، والتشغيل المرن والمريح.
• لقد مر المنتج باعتماد شهادة CE.

معلمات المنتج

تفاصيل المنتج

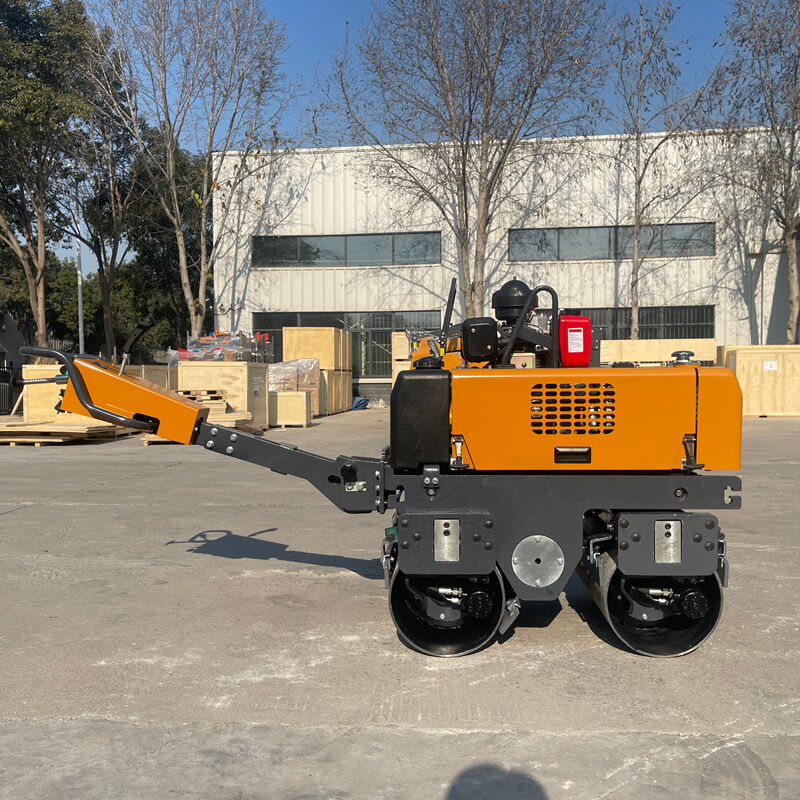

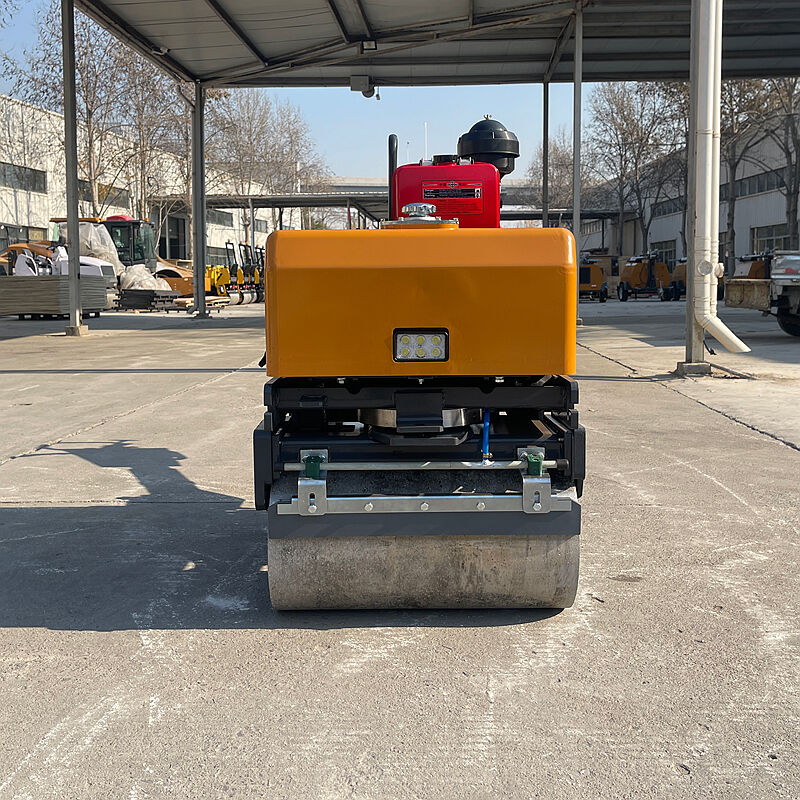

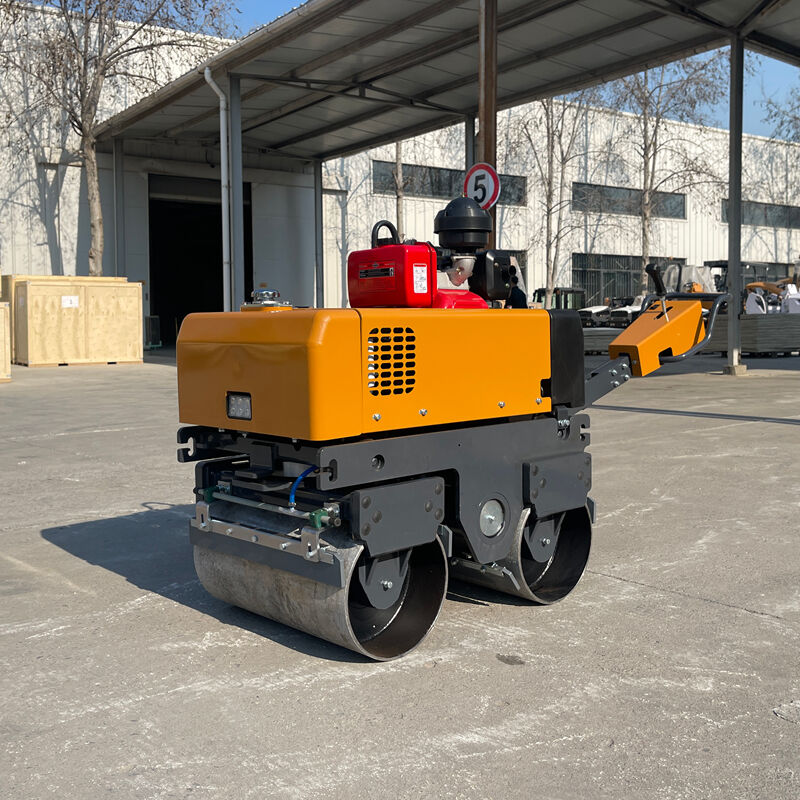

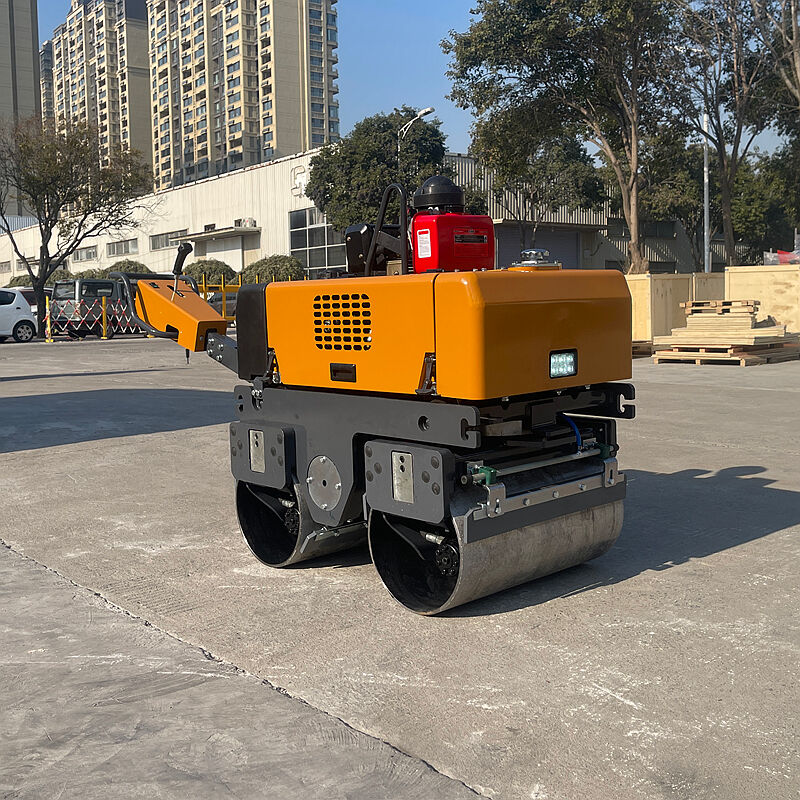

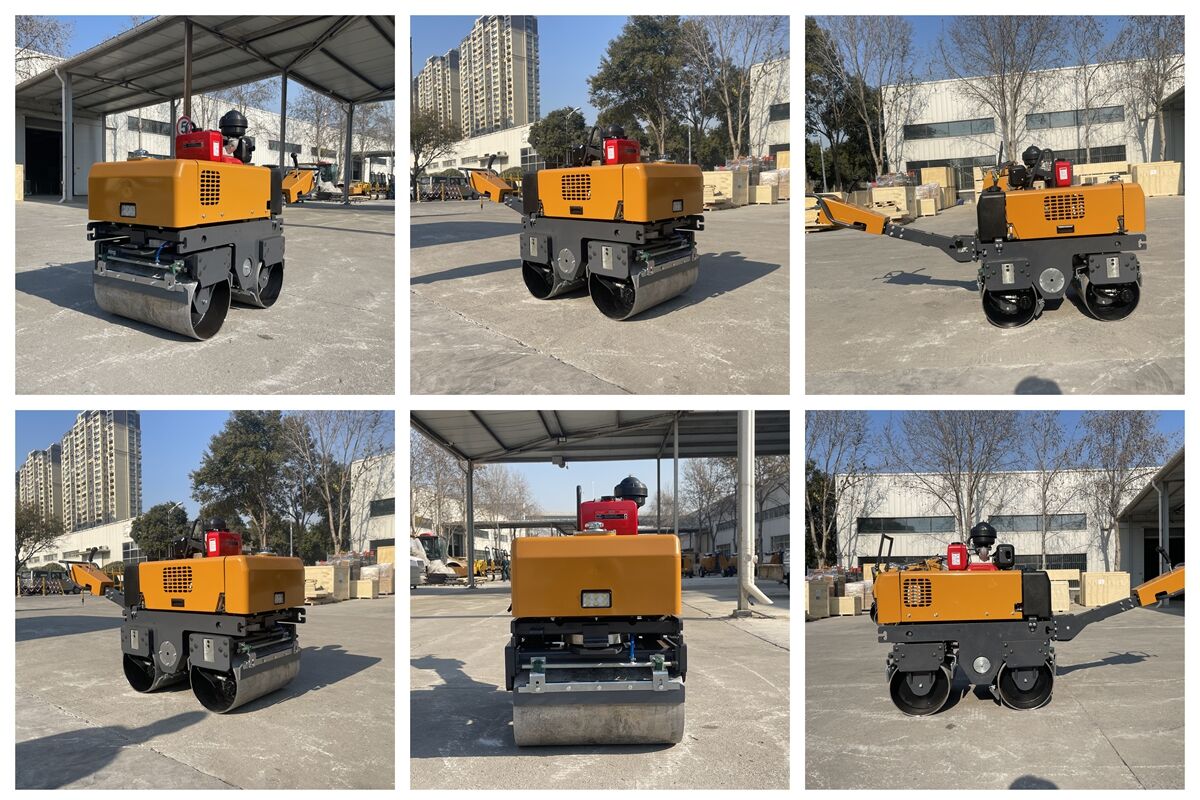

تتميز سلسلة ماكينات دحرجة الطرق SVH80 بنظام طاقة قوي، وأنظمة دفع وتحكم متقدمة، وأبعاد مُحسَّنة، ومجموعة واسعة من التطبيقات، مما يمكنها من تلبية مختلف الاحتياجات التي تمتد من مشاريع البناء الصغيرة إلى المتوسطة الحجم.



1. نظام التشغيل
تأتي هذه السلسلة من الموديلات مزودة بثلاثة محركات أحادية الأسطوانة عالية الجودة، مُصمَّمة بدقة لتتناسب مع متطلبات الطاقة في مختلف سيناريوهات العمل.
تضمّ ماكينة SVH80 محركًا بنزينيًّا رباعي الأشواط من شركة هوندا طراز GX390، بسرعة دوران تبلغ 3600 دورة في الدقيقة، وقدرة خرج تبلغ 9.7 كيلوواط، وسعة خزان وقود تبلغ 6.5 لتر، وتتميّز بأداءٍ قويٍّ ومستقرٍّ، قادرٍ على تنفيذ عمليات الدمج (الضغط) الثقيلة؛
تضمّ ماكينة SVH80C محركًا ديزل رباعي الأشواط من شركة تشانغتشاي تشانغفا طراز 186F، بسرعة دوران تبلغ 3600 دورة في الدقيقة، وقدرة خرج تبلغ 6 كيلوواط، وسعة خزان وقود تبلغ 5.5 لتر، وتتميّز باقتصادية ممتازة في استهلاك الوقود، وهيكل متين، ومناسبة لعمليات دمج التربة والطرق التقليدية؛
تستخدم طراز SVH80S محرك ديزل أفقي مبرَّد بالماء من نوع GOLDEN FLYING FISH RD90N-1، بسرعة دوران تبلغ ٢٤٠٠ دورة في الدقيقة، وقوة خرج تبلغ ٥,٨٨ كيلوواط، وسعة خزان الوقود ١٠ لترات، مع تصميم فعّال للتبريد بالماء للتحكم في درجة الحرارة، ما يسمح بتشغيل مستمر طويل الأمد، وأداءٍ ثابتٍ وموثوقٍ.
جميع الطرازات في هذه السلسلة مزوَّدة بمعدات كهربائية بجهد ١٢ فولت، مما يضمن بدء التشغيل والاستقرار في حالة التشغيل.
سعة زيت الهيدروليك موحَّدة عند ٢٨ لترًا، ما يلغي الحاجة إلى إعادة التعبئة المتكررة، ويحسِّن الكفاءة التشغيلية بشكل فعّال.

2. نظام الدفع والتحكم
تعتمد سلسلة SVH80 على وضعية القيادة الثنائية العجلتين مع تحكم متغير في السرعة بدون تدرجات باستخدام مضخة بيستون متغيرة. ويمكن ضبط سرعة الحركة بشكل مرن ضمن النطاق من ٠ إلى ٦ كيلومترات في الساعة. كما يمكنها مطابقة سرعة التشغيل بدقة وفقًا لأنواع المواد المراد دكّها ومتطلبات الإنشاء، وهي مناسبة لمختلف سيناريوهات عمليات الدك.
يتم ربط نظام الفرملة بنظام الدفع. ويحقّق الفرملة التشغيلية من خلال مضخة المكبس المتغيرة، ويتبنّى طريقة التوجيه الهيدروليكي. وهو مزوّدٌ بنظام توجيه لوحة الدعم الهيدروليكية، ما يمكّن من التوجيه المرن والدقيق. ويمكنه إنجاز المنعطفات ذات نصف القطر الصغير في المساحات الضيّقة، مما يحسّن بشكلٍ ملحوظٍ راحة التشغيل.

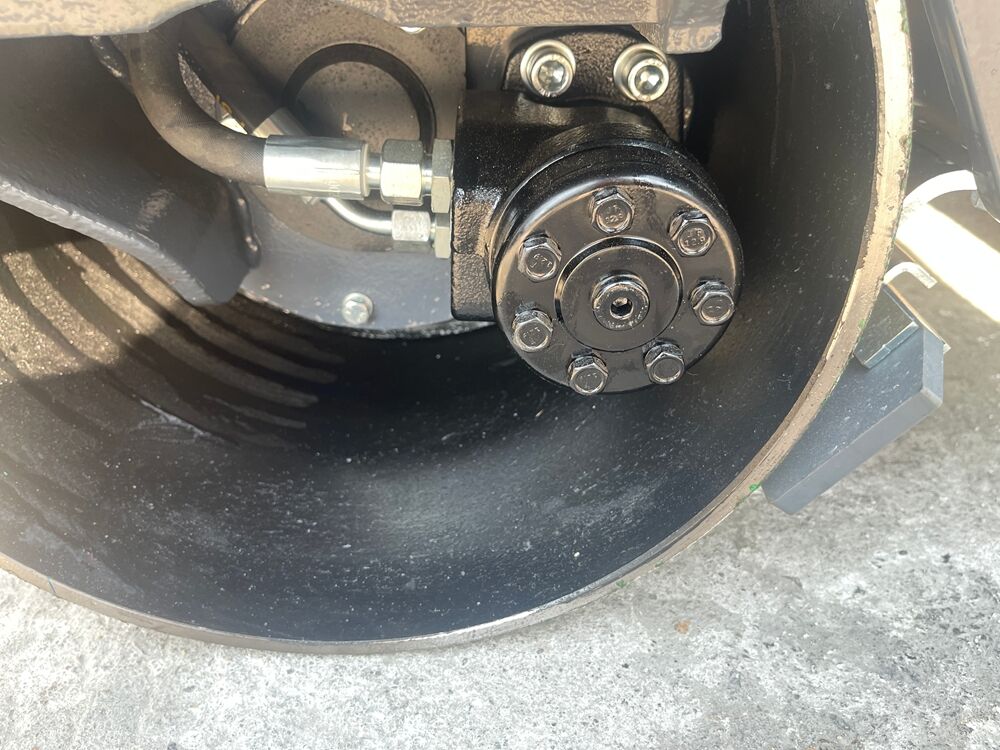

صمّم نظام الاهتزاز ببكرتين مُحرّكتين بالطاقة الهيدروليكية، وبامplitude يبلغ ٠٫٥ مم للسلسلة بأكملها، وقوة اهتزاز تساوي ٣٠ كيلو نيوتن.
تبلغ ترددات الاهتزاز لأنظمة SVH80 وSVH80S ٦٥ هرتز، بينما تبلغ تردد الاهتزاز لأنظمة SVH80C ٦٠ هرتز. ويمكن للاهتزاز عالي التردد أن يعزّز بكفاءة كثافة الجَمْع، ما يجعل جَمْع التربة والرمل والحصى ومواد الأسفلت أكثر انتظاماً.

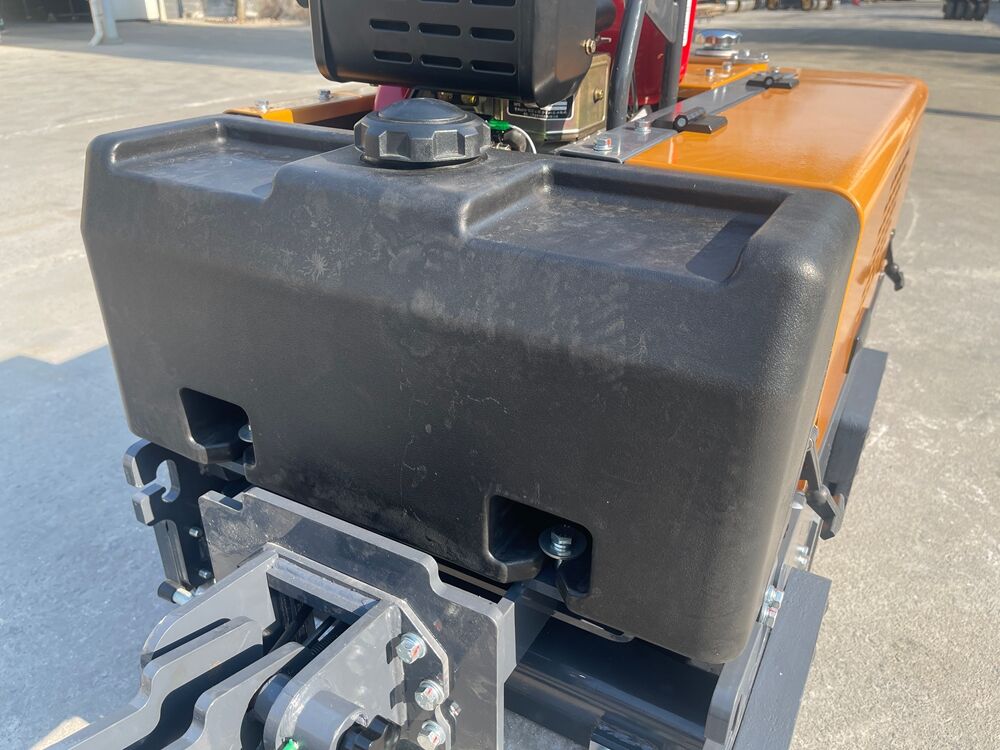

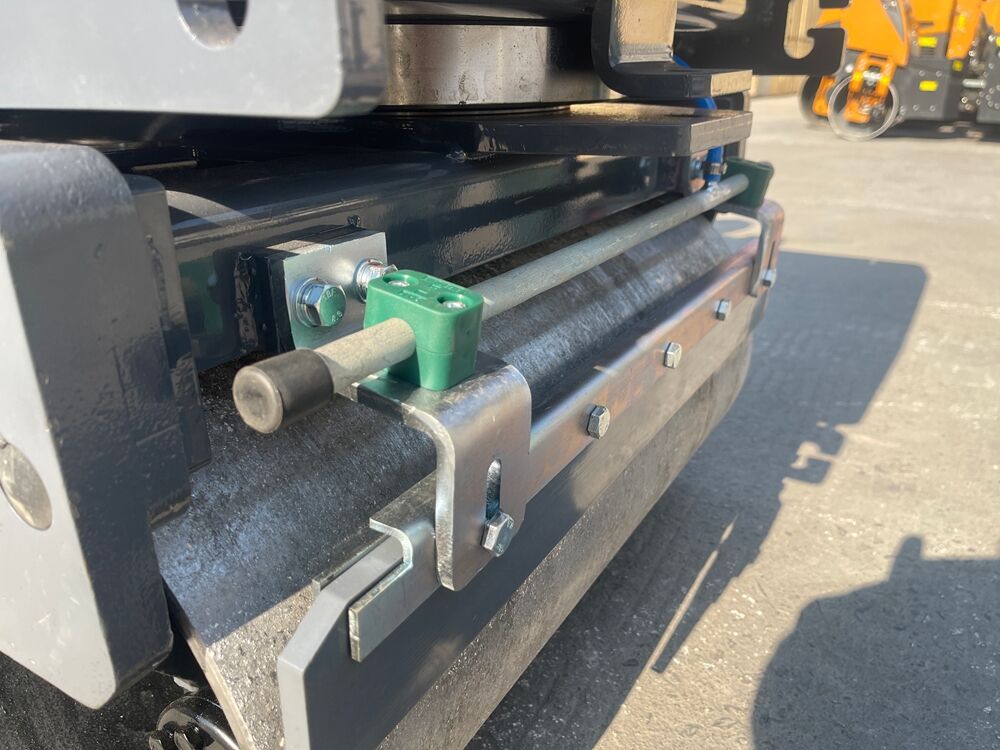

يتم تجهيز الماكينة بالكامل بنظام ري بالرش بالجاذبية، ويتميز بخزان ماء كبير سعة ٣٠ لترًا يمكنه تزويد الماء باستمرار، مما يمنع بشكل فعّال التصاق الأسطوانات بالمواد المُدمَّسة، ويضمن جودة الدك وسلاسة التشغيل.

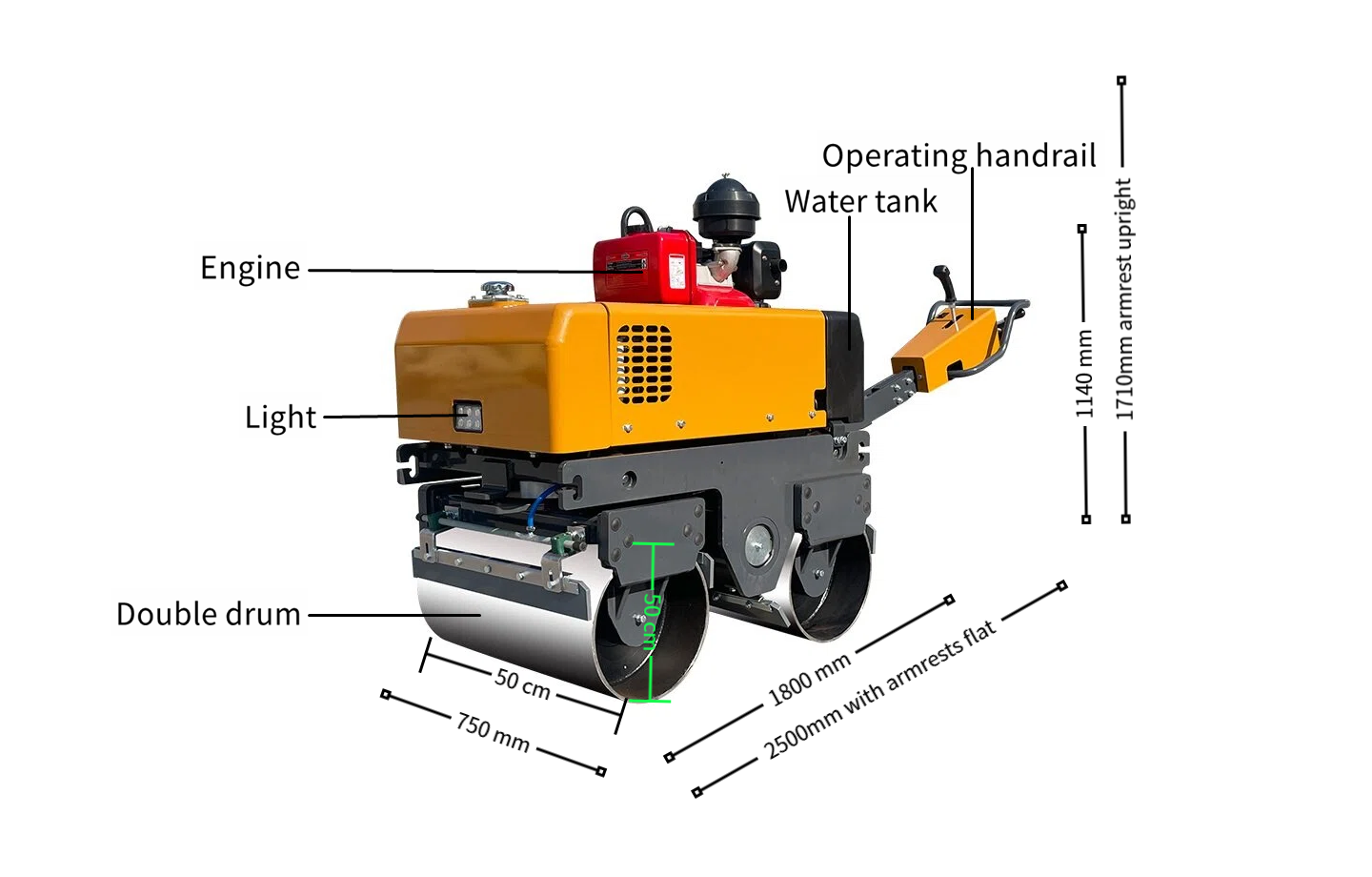

3.الحجم
الوزن: الوزن التشغيلي موحد عند ٧٩٠ كيلوجرامًا.
حجم الأسطوانة: عرض الأسطوانة ٦٨٠ مم، وقطرها ٣٥٥ مم، والمسافة بين المحورين ٦٥٠ مم. وتتميّز الماكينة بتصميمها المدمج ومركز ثقلها المستقر. وعند الحركة، يكون سطح الدك متجانسًا دون وجود مناطق عمياء للدك.
أبعاد الماكينة: العرض الكلي للماكينة ٧٥٠ مم. وعند طي الدرابزينين، يكون الطول الكلي ٢٥٠٠ / ١٨٠٠ مم. وعند رفع الدرابزينين، يكون الارتفاع الكلي ١١٤٠ / ١٧١٠ مم. ويمكن تعديل هيكل الماكينة بمرونة لتكيّف مع قيود الارتفاع والطول في مختلف أماكن العمل.
أبعاد العبوة: ١٣٢٠ × ٧٠٠ × ١٧٣٠ مم. وهي ملائمة للنقل والتخزين، ومريحة للتنقّل.
تبلغ القدرة النظرية على التسلق لهذه الموديل ما يصل إلى ٣٠٪. ويمكنها التعامل بسهولة مع سيناريوهات البناء التي تتضمن منحدرات، مثل المنحدرات والدرجات، دون أن تواجه قيودًا واضحة في سيناريوهات العمل.



4.التطبيق
يتميز طراز SVH80 بمرونة عالية في المناورة وأداء ممتاز في عملية الرص، ويُستخدم على نطاق واسع في مختلف سيناريوهات المشاريع الهندسية الصغيرة:
· في مجال الهندسة البلدية، يمكن استخدامها في رصف الأرصفة، وبناء طرقات المساكن، وتعبئة ورص خنادق الأنابيب تحت الأرض، وإصلاح حفر الطرق؛
· في مجال هندسة الطرق، تصلح لرص الطبقة القاعدية والطبقة السطحية للطرق الريفية والممرات المشاة السياحية، كما يمكن أن تُسهم في مشاريع بناء الطرق الكبيرة من خلال إنجاز عمليات الرص في المناطق المُهمَلة مثل حواف الطرق والزوايا؛
· في هندسة البنية التحتية للحدائق، تُستخدم في رص التربة في طرقات الفناء ومناطق الزراعة الخضراء لمنع انخفاض سطح الأرض لاحقًا؛
· في أعمال رصف طبقات الأسفلت الرقيقة لأرضيات المصانع ومواقف السيارات، وكذلك في عمليات تعبئة ورص الحفر الأساسية للمباني الصغيرة، وغيرها.

٥. الخدمة
ضمان شامل للخدمة: نقدّم فترة ضمان لمدة سنة واحدة وفريق خدمة احترافي متاح على مدار الساعة عبر الإنترنت. وفي حالة حدوث أي مشكلة في المعدات، يمكنك الاتصال بخط خدمة العملاء في أي وقت. وسنردّ فورًا ونوفر لك مجموعة كاملة من الخدمات، بما في ذلك الاستشارة الفنية، وتشخيص الأعطال، وتوجيهات الصيانة، مما يضمن لك تنفيذ أعمال البناء دون أي قلق.



٦. التغليف والشحن
نقدّم تغليفًا في صناديق خشبية ونحمي جسم الماكينة الخاص بكم بدقة وفق المتطلبات، بما في ذلك المكونات والتشطيب الطلائي، لضمان عدم حدوث أي خدوش. كما يتوفر تغليف مخصّص حسب الطلب. وسنختار طريقة نقل مناسبة لكم. وإذا كان لديكم وكيل شحن، فيمكننا أيضًا تسليم الماكينة إلى الموقع الذي تحدّدونه لدى وكيل الشحن الخاص بكم.

مقدمة الشركة
ستوريك (STORIKE) هي شركة مصنعة محترفة لمعدات الهندسة، وتتمتع بـ 15 عامًا من خبرة الإنتاج، وتتخصص في منتجات مثل أبراج الإضاءة، والماكينات الاهتزازية اللوحية، وآلات دحرجة الطرق، والحفارات، واللودرات. وقد حصلت منتجاتنا على شهادات المطابقة الأوروبية (CE)، والوكالة الأمريكية لحماية البيئة (EPA)، والمعايير الأوروبية للانبعاثات (Euro 5)، ويمكن تخصيصها بشكلٍ مرن وفقًا لأنواع المحركات، مع توفير دعم شامل لخدمات التصنيع حسب الطلب (OEM) والتصنيع حسب التصميم (ODM). وتُخضع جميع المنتجات لرقابة جودة صارمة. كما شاركنا في معرض كانتون فير ومعارض الآلات الثقيلة الدولية، ونقدّم خدماتنا لأكثر من ١٠٠ دولة حول العالم. ولدينا ٦ إدارات مخصصة للمبيعات والخدمات، وقاعدة تصنيع حديثة مساحتها ٢٣٠٠٠ متر مربع. ونرحب ترحيباً حاراً بالعملاء من مختلف أنحاء العالم لزيارة مصنعنا واستكشاف فرص التعاون.

طريقة الاستخدام المقترحة
فيما يلي بعض النصائح الخاصة بالسلامة لمساعدتك في صيانة الماكينة وتمديد عمرها الافتراضي:
نصائح السلامة وتعليمات الصيانة:
· أثناء تشغيل المعدات، لا تُجرِ أي أعمال تنظيف أو صيانة. فقد تتسبب الأجزاء الدوارة في إصابات جسدية.
· يُمنع تمامًا تنظيف الأجزاء باستخدام البنزين أو غيره من الوقود أو المذيبات القابلة للاشتعال، خاصةً في المناطق المغلقة؛ إذ يميل بخار الوقود والمذيبات إلى التراكم، ما قد يؤدي إلى انفجارات.
· تحقق بانتظام من الزرّين الخارجيَّين للمعدات للتأكد من سلامتهما ووظيفتهما الطبيعية.
· قدِّم تدريبًا احترافيًّا على التشغيل والسلامة للمشغلين المعنيين بالمعدات بشكل دوري.
· لا تشغِّل المعدات في المناطق التي تحتوي على مواد قابلة للاشتعال أو وقود أو أبخرة قابلة للاشتعال.
· بعد إيقاف تشغيل المعدات، أطفئ المحرك فورًا، واحفظه في مكان نظيف وجاف بعيدًا عن متناول الأطفال، واتّبع إجراءات التخزين القياسية.
· لا تُزِل غطاء فلتر الهواء أو العنصر الورقي لفلتر الهواء أو جهاز التنقية الأولي بينما يكون المحرك قيد التشغيل.
· قبل رفع المعدات أو رفعها بالرافعة أو إجراء أعمال الصيانة، تأكَّد من تثبيت وصلة التوجيه المفصلي في مكانها باستخدام قضيب تثبيت.
· نقدِّم كتيبات الإرشادات واقتراحات التشغيل. يُرجى استخدام الآلة وفقًا للكتيب لضمان السلامة الشخصية وتجنب تلف الآلة.
