ST3500C | 3,5 tuny | Kombinovaný vibrační val

Obratný dvojité bubnový vibrací val

Co je to válec s ocelovým předním koulícím se kolem a pneumatickými zadními koly?
Válec s ocelovým předním koulícím se kolem a pneumatickými zadními koly využívá diferencovaný návrh „přední ocelové koulící se kolo + zadní sestava pneumatických kol“, který zohledňuje jak vibrací vyvolanou pronikací při zhutňování, tak i mírné žvýkací zhutňování pneumatikami, čímž dosahuje dvojí funkce „účinného zhutňování + jemné úpravy“. Ocelové kolo je určeno pro hluboké zhutňování podkladu silnice, pískově štěrkového polštáře, zatímco pneumatická kola jsou určena pro zhutňování asfaltové vozovky a stabilizované zeminové spodní vrstvy. Je vhodný pro nepřetržitou výstavbu „základny – povrchové vrstvy“ a pro vícestupňové operace.

Jakou funkci má válec?
Základní funkcí kotevního válce je zhutňování stavebních materiálů pro silnice, jako jsou půda, písek, štěrk a asfaltová směs, za použití vlastní hmotnosti nebo vibrací. Tím se zvyšuje hutnost, rovnost a stabilita zhutněných materiálů, snižuje se jejich pórovitost, zlepšuje se nosná schopnost a odolnost proti deformaci a zajišťuje se kvalita výstavby a životnost silnic, základů, náspů a dalších stavebních projektů.

Vlastnosti

• Vybavený silnou značkou, kvalitní záruka, vynikající výkon.
• Návrh těla s orlím zrakem, široké pole vize, krásné a štědré.
• Importovaná hydraulická proměnná pumpa a kvantitativní motor, bezstupňová regulace rychlosti, chůze vpřed a vzad.
• LED displejové řídicí panely.
• Osazení světlomety a varovnými světly vzadu i vpředu, lze použít v noci.
• Ergonomické řízení.
• Produkt prošel certifikací CE a získal design Red Star Award.
• Ocelové kolo je vybaveno obrysovacím světlem, je snadno ovladatelné, bezpečné a efektivní.

Parametr produktu

Detail produktu

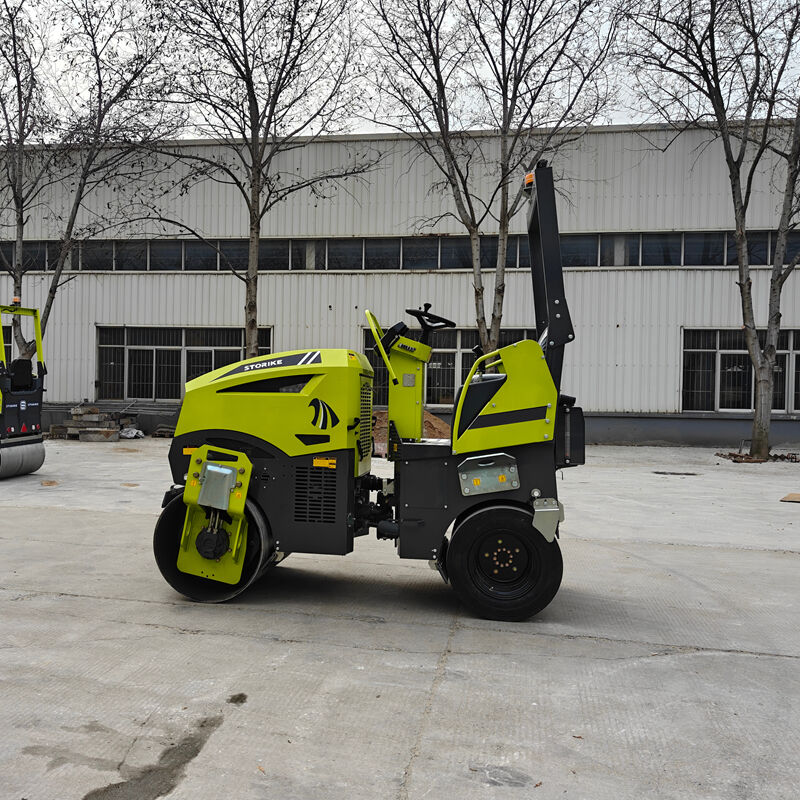

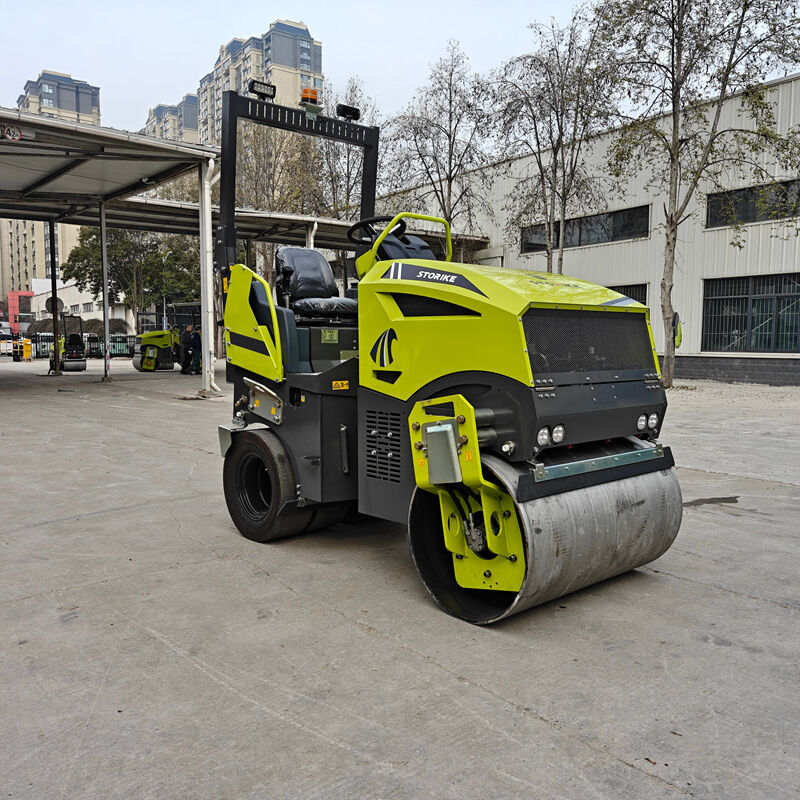

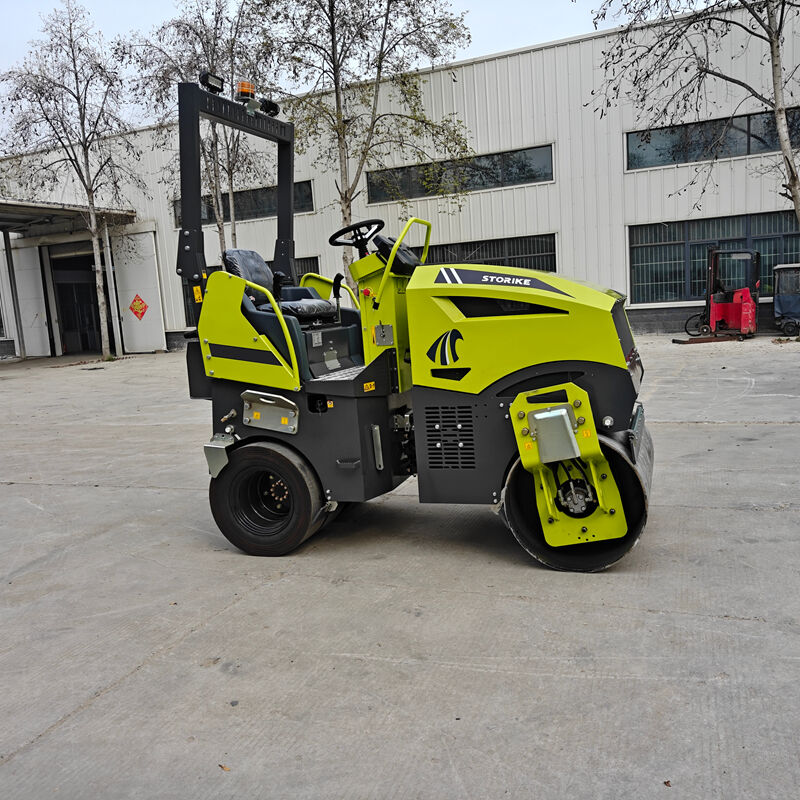

Model ST3500C využívá klasickou konstrukci s předními ocelovými válcovými koly a zadními pneumatikami, která vyvažuje jak sílu zhutňování, tak jízdní stabilitu: Přední kola tvoří ztlouštěné ocelové bubny s statickým lineárním zatížením 130 N/cm, což poskytuje výraznou průnikovou sílu při zhutňování; zadní kola mají tvar pneumatik, jejich rozestupy jsou střídavé a konstrukce zahrnuje středovou podporu, čímž se dosahuje velké plochy styku s povrchem, stabilní jízdy bez prokluzování a vhodnosti pro zhutňování různých materiálů.



1. Pohonný systém
Zařízení je vybaveno výkonným dieselovým pohonným agregátem vysočí kvality. Všechny mají konfiguraci řadového čtyřdobého dieselového motoru s vodním chlazením, která zaručuje výkonnost, nízkou spotřebu paliva a vysokou stabilitu. Lze je flexibilně vybírat podle intenzity stavebních prací:
Changchai ZN390B: trojválcová konfigurace s výkonem až 28,1 k (20,7 kW) a jmenovitou otáčkou 2600 ot/min.
Yanmar 3TNV88: trojválcová konfigurace s výkonem až 28,5 k (21,0 kW) a jmenovitou otáčkou 3000 ot/min.
Motor Kubota V1505: čtyřválcová konfigurace s výkonem 26,1 k (19,2 kW) a jmenovitou otáčkou 3000 ot/min.
Celý pohonný systém má vynikající účinnost odvádění tepla a je schopen vydržet dlouhodobý provoz za vysoké zátěže. Při použití s elektrickým zařízením 12 V zajišťuje hladký start a bezpečný, spolehlivý provoz. Objem hydraulického oleje činí 50 l a objem palivové nádrže 38 l. Dosah je dostatečný, čímž se snižuje čas strávený častým doplňováním paliva.

2. Pohonný a řídicí systém
Pohonný systém využívá proměnnou pístovou čerpadlovou jednotku pro stupňově nepřetržitou regulaci rychlosti ve spojení se třemi hydraulickými pohony Poclain. Přenos výkonu je účinný a hladký, umožňuje nepřetržitou regulaci rychlosti v rozsahu od 0 do 10 kilometrů za hodinu a splňuje požadavky různých rytmů zhutňování.
Systém řízení využívá hydraulický válec pro kloubové řízení a kloubovou konstrukci s otáčivým členem, která je snadno ovladatelná a pružná. Minimální poloměr zatáčení je nízký – pouhých 2600 až 3980 milimetrů. Stroj se tak může snadno obrátit i na úzkých staveništích, čímž se zvyšuje pracovní účinnost.
Brzdový systém využívá proměnnou pístovou čerpadlovou jednotku pro přesné brzdění s rychlou odezvou, což zajišťuje bezpečnost provozu.
Vibrační systém využívá hydraulický motor k pohonu přední vibrační bubnu. Vibrační frekvence činí 60 hertz, amplituda 0,5 milimetru a budicí síla může dosáhnout 50 kilonewtonů. V kombinaci s ocelovým bubnem tloušťky 16 milimetrů a průměrem bubnu 720 milimetrů je účinek zhutňování rovnoměrný a hloubka dostatečná, což efektivně zvyšuje hustotu vozovky.



Zařízení je vybaveno systémem stříkání vody pod tlakem v intermitentním režimu. Objem nádrže na vodu je 180 litrů, což efektivně brání přilnavosti materiálu k bubnu a zajišťuje kvalitu zhutňování.



3.Velikost
Pracovní rozměry: pracovní šířka 1370 milimetrů, šířka bubnu 1200 milimetrů; umožňují rozsáhlé a účinné zhutňování.
Rozměry zařízení: celková délka zařízení je 2545–2650 milimetrů, celková výška 1855–2565 milimetrů, rozvor kol 1795 milimetrů. Konstrukce je kompaktní, což usnadňuje dopravu a přesun na staveniště.

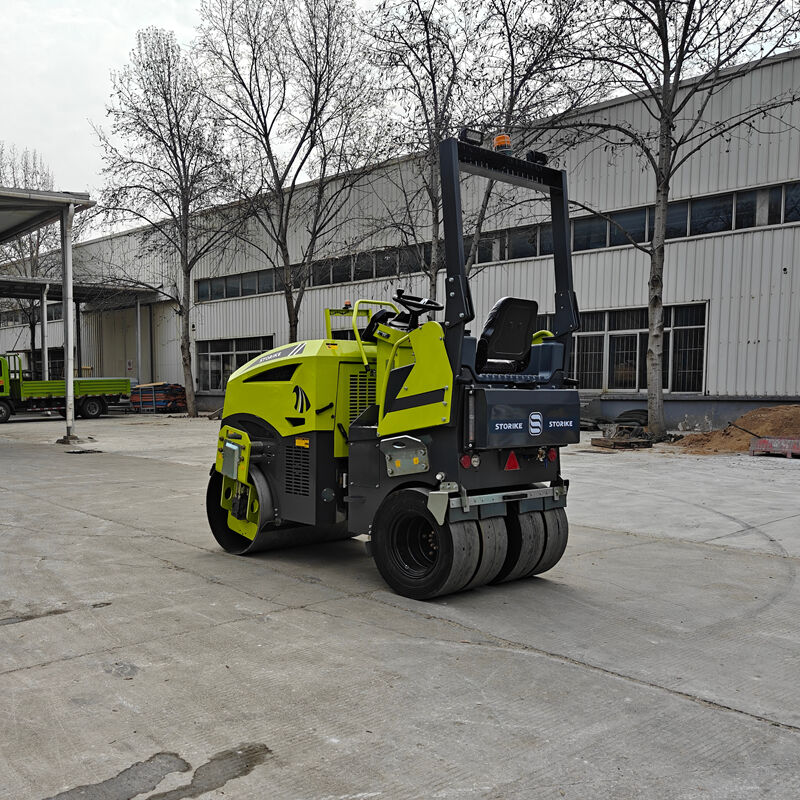

Rozměr kola: Kola jsou vybavena čtyřmi pneumatikami o rozměru 9,5/65-15. Celková šířka pneumatik je 1140 mm, s rozdílným rozestupem kol 50 mm. Jsou kombinována se dvěma způsoby podpory: středovou a oboustrannou podporou. Stabilita na povrchu je vysoká a zařízení se dokáže přizpůsobit různým podmínkám silničního povrchu.
Hmotnost: Provozní hmotnost zařízení je 2820 kg. Statické lineární zatížení činí 130 N/cm. Tlak na povrch je vyvážený, což zajišťuje účinné zhutňování bez nadměrného poškození spodní vrstvy.
Ocelový válec: Ocelový válec má tloušťku 16 mm, je odolný proti opotřebení a trvanlivý, čímž se prodlužuje životnost zařízení.



4.Aplikace
Konstrukční výhody a flexibilita předních ocelových kol a zadních pneumatik umožňují široké uplatnění modelu ST3500C v následujících oblastech:
· Komunální technika: opravy městských komunikací, pokládka chodníků, zhutňování zásypu kolem potrubí;
· Výstavba infrastruktury: silnice v obydlích, venkovské silnice, zhutňování povrchu parkovišť;
· Vyrovnaní plochy: zhutňování plochy pro krajinářské úpravy, podlahy továrny, základny sportovišť;
· Přizpůsobení materiálů: jemné zhutňování asfaltové vozovky, předúprava betonového podkladu, zhutňování podloží ze štěrku/pískovce;
· Opravné práce: místní posílení základny a vyrovnání povrchu během rekonstrukce starých silnic.

5. Servis
Komplexní záruka služeb: Nabízíme jednoletou záruku a profesionální servisní tým, který je online 24/7. V případě problémů se zařízením můžete kdykoli zavolat na servisní linku. Okamžitě reagujeme a poskytneme vám kompletní služby, včetně technické konzultace, diagnostiky poruch a pokynů pro údržbu, čímž zajistíme bezstarostnou výstavbu.



6. Balení a doprava
Poskytujeme balení do dřevěných beden a pečlivě chráníme tělo vašeho stroje podle požadavků, včetně komponentů a povrchového nátěru, aby nedošlo k poškrábání. Na vyžádání je k dispozici i individuální balení. Pro vás vybereme vhodnou dopravní metodu. Pokud máte vlastního dopravce, můžeme stroj také doručit na místo určené vaším dopravcem.



Úvod k podniku
STORIKE je profesionální výrobce technického vybavení s 15letou zkušeností v oblasti výroby, specializující se na výrobky jako jsou osvětlovací věže, plošné vibrozhutňovače, kotevní válcovací stroje, rypadla a nakladače. Naše výrobky mají certifikáty CE, EPA a Euro 5 a lze je flexibilně přizpůsobit podle typu motoru; zároveň poskytujeme komplexní podporu služeb OEM/ODM. Všechny výrobky procházejí přísnou kontrolou kvality. Účastnili jsme se Čchang-čchunského veletrhu a mezinárodních výstav stavební techniky a sloužíme více než 100 zemím po celém světě. Máme 6 specializovaných prodejních a servisních oddělení a moderní výrobní základnu o rozloze 23 000 m². Vřele vítáme zákazníky ze všech koutů světa, aby navštívili náš závod a prozkoumali možnosti spolupráce.

Doporučené použití
Zde je několik bezpečnostních rad, které vám pomohou udržovat stroj v provozuschopném stavu a prodloužit jeho životnost:
Bezpečnostní rady a doporučení pro údržbu:
· Během provozu zařízení neprovádějte čištění ani údržbu. Rotující části mohou způsobit úraz osob.
· Je přísně zakázáno čistit součásti benzínem, jinými palivy nebo hořlavými rozpouštědly, zejména v uzavřených prostorách; páry uvolněné z paliv a rozpouštědel se snadno hromadí a mohou způsobit výbuch.
· Pravidelně kontrolujte vnější tlačítka zařízení, abyste zajistili jejich správnou funkci.
· Pravidelně poskytujte obsluze zařízení odborné školení v oblasti provozu a bezpečnosti.
· Neprovozujte zařízení v prostorách, kde se nacházejí hořlavé látky, paliva nebo hořlavé páry.
· Po ukončení provozu zařízení okamžitě vypněte motor, uložte zařízení do čistého, suchého prostoru mimo dosah dětí a zajistěte standardizované uskladnění.
· Neodstraňujte kryt vzduchového filtru, papírový filtrační prvek ani předčistič, je-li motor v provozu.
před zvedáním, zvednutím zařízení nebo prováděním údržbářských prací se ujistěte, že je kloubové řízení zajistěno uzamknutím tyčí.
· Poskytujeme návody k obsluze a doporučení pro provoz. Prosíme, používejte stroj v souladu s návodem, abyste zajistili osobní bezpečnost a předešli poškození stroje.
