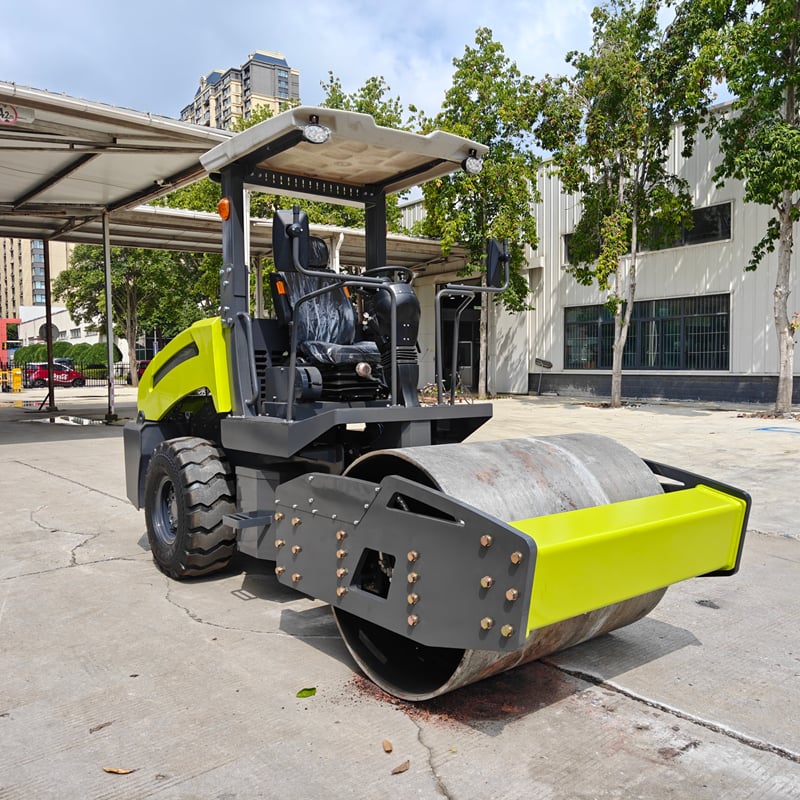

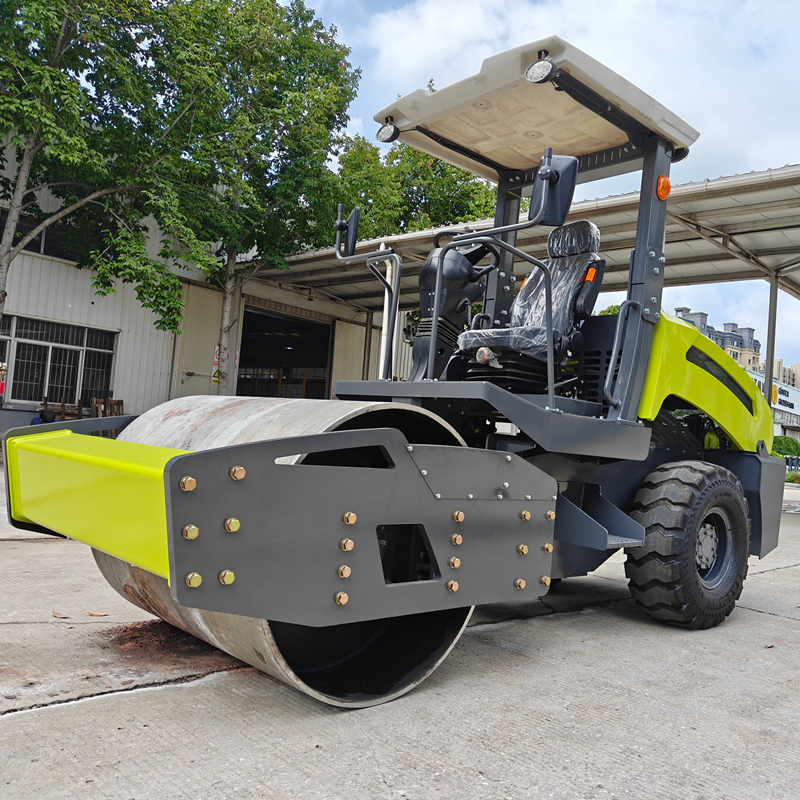

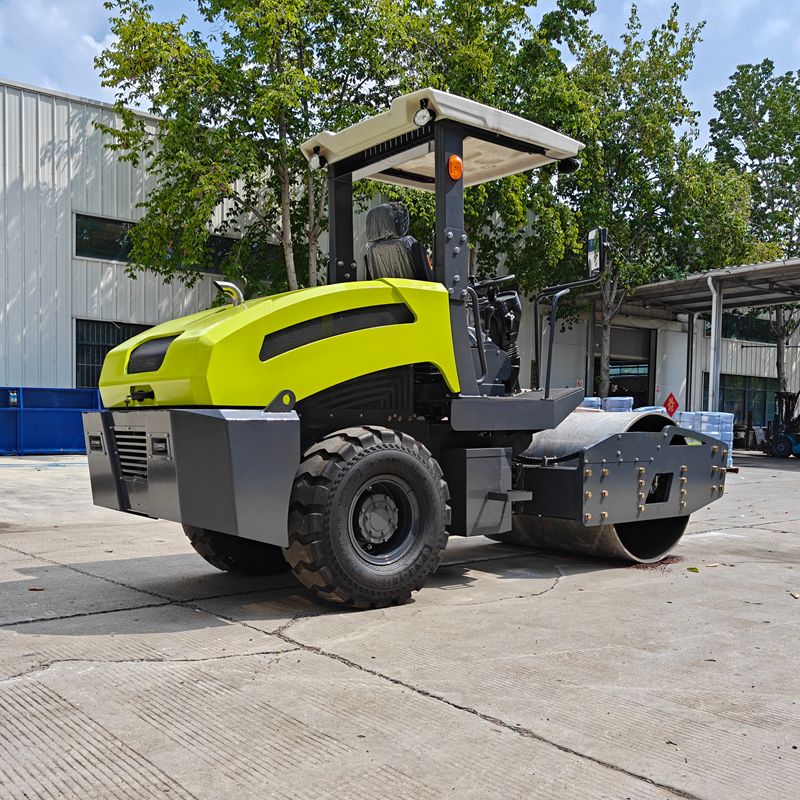

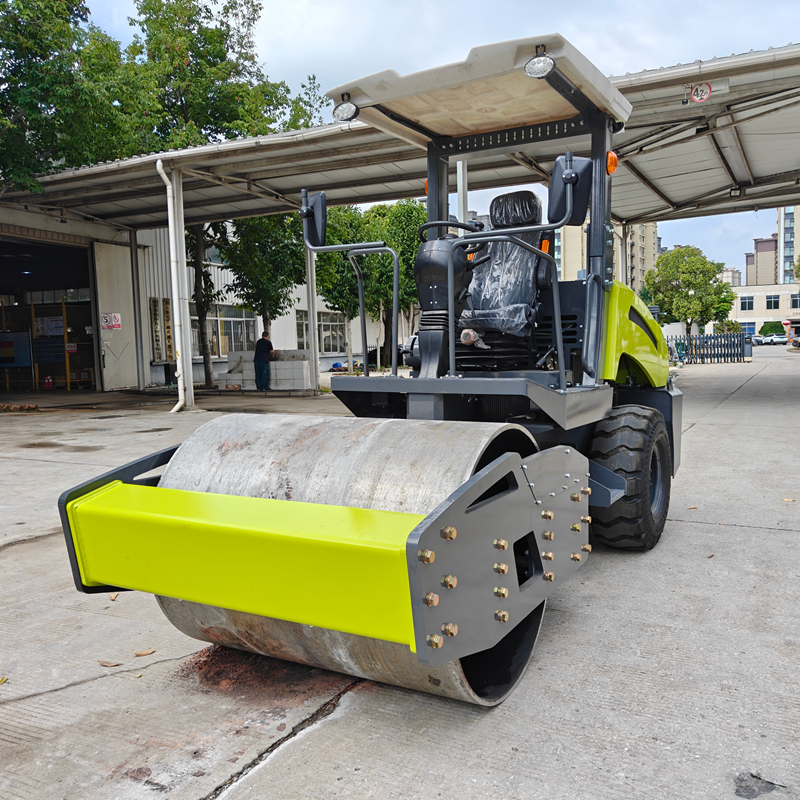

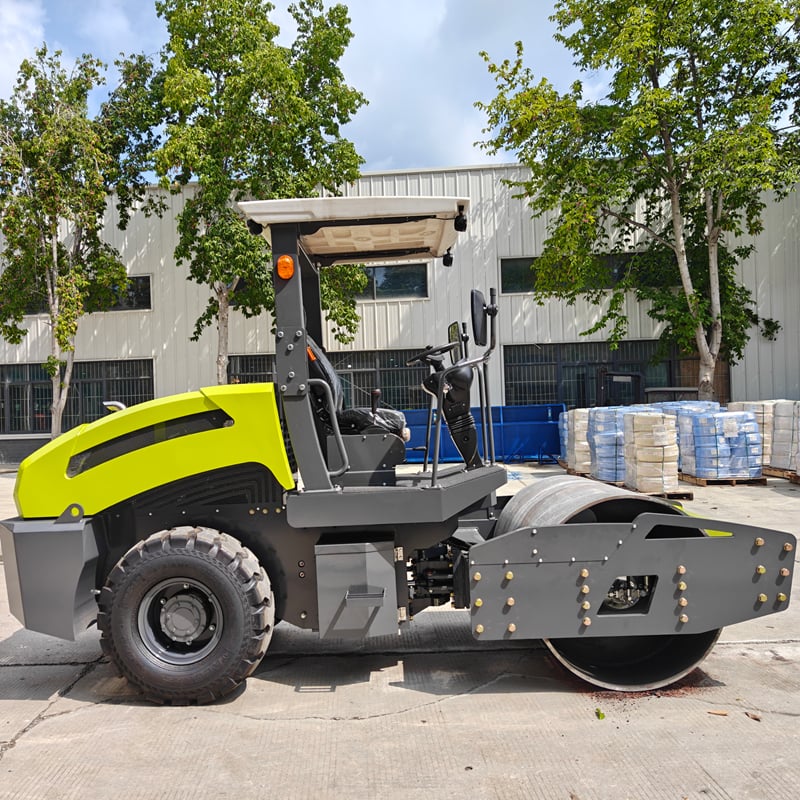

Kolejový válec typu STS04 je stabilní a snadno ovladatelné středně velké kompakční zařízení. Díky přesnému konstrukčnímu řešení a spolehlivému vybavení se stal ideální volbou v oblasti silniční výstavby.

Detailní obrázek

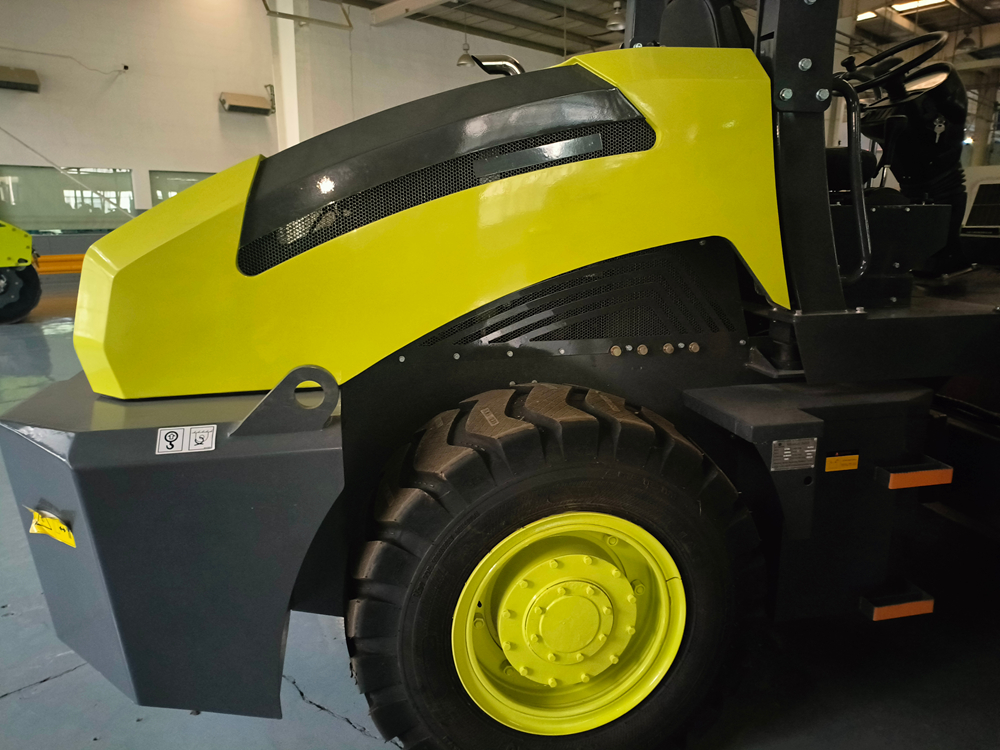

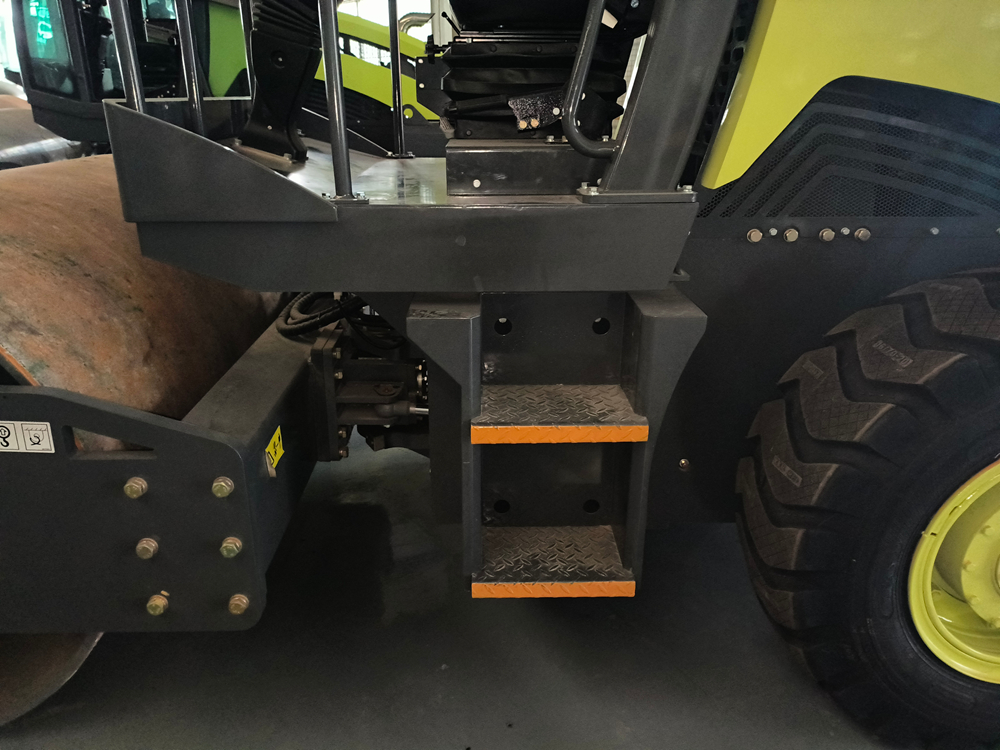

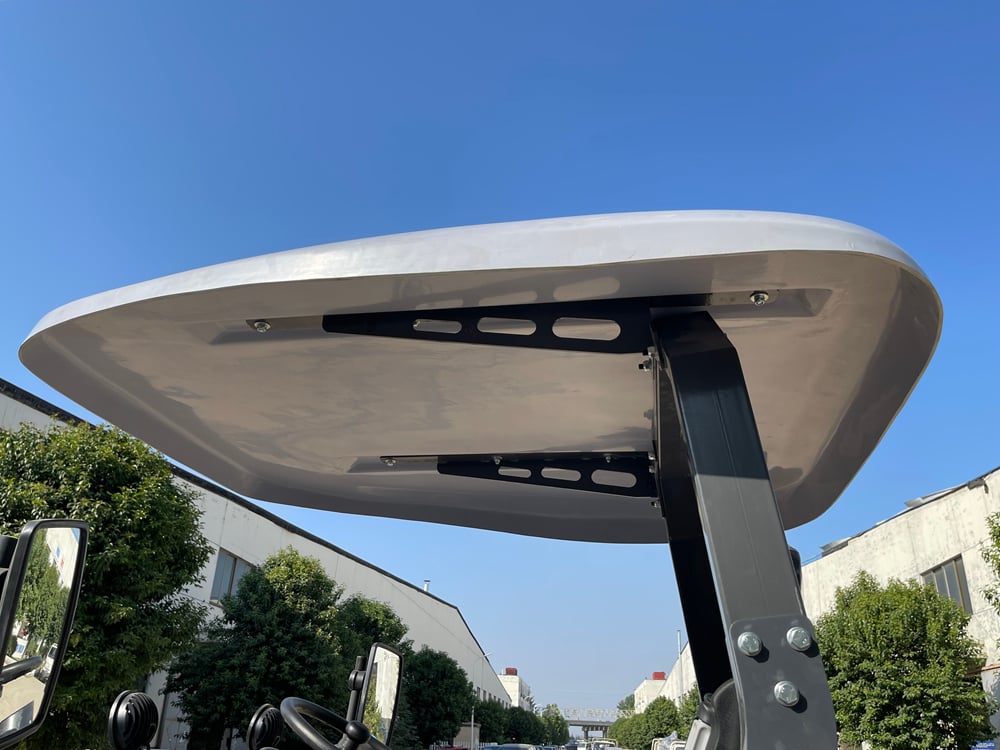

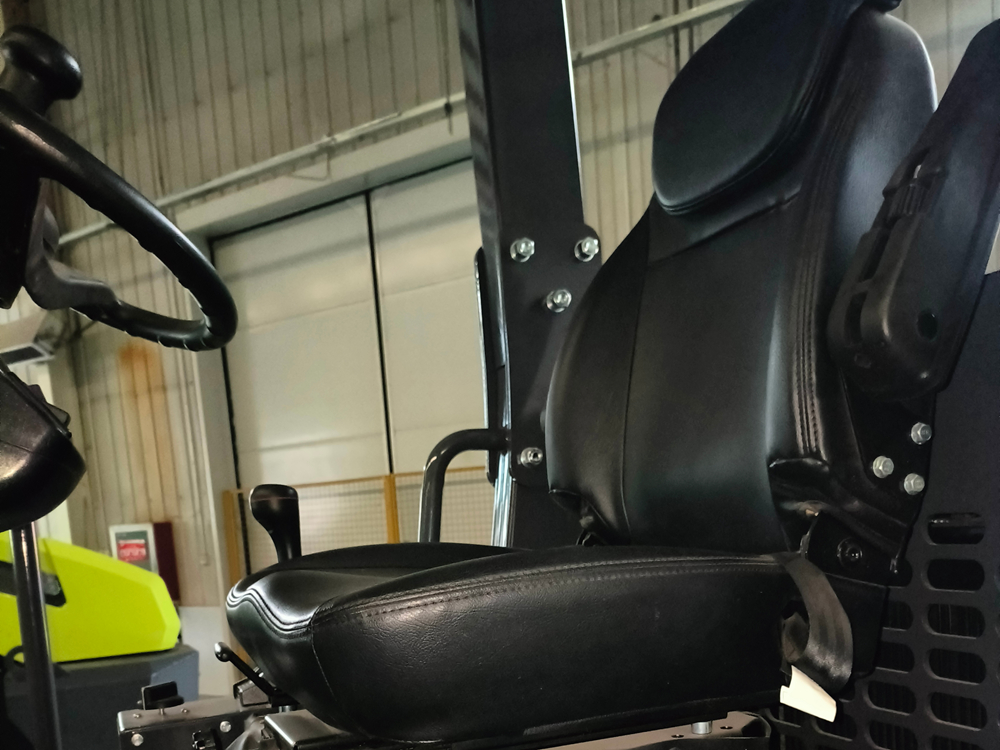

Jméno a příjmení	Motorový prostor	Nástupní stupeň	Sluneční stříška	Sedadlo

1. Pohonný systém

[1].Pohonný systém je klíčovým prvkem pro efektivní provoz zařízení; všechny tři hlavní značkové motory jsou čtyřválcové dieselové řadové vodou chlazené čtyřdobé motory, které se dokáží přizpůsobit různým úrovním zátěže i pracovním podmínkám:

①Changchai ZN490B: Výkon 36 kW a otáčky 2400 ot/min – poskytuje vysoký výkon;

②Yanmar 4TNV88: Výkon 34,5 kW a vysoké otáčky 3000 ot/min – zajišťuje rychlou odezvu na ovládací příkazy;

③Kubota V2403: Výkon 33,6 kW a otáčky 2400 ot/min – umožňuje účinný a energeticky úsporný provoz.

[2].Elektrický systém zařízení využívá stabilní napájení 12 V.

[3].Vybaveno velkou palivovou nádrží o kapacitě 76 l, nádrží mazacího oleje o objemu 12 l a hydraulickou nádrží o objemu 63 l; má vysokou výdrž a splňuje požadavky na dlouhodobý nepřetržitý provoz, čímž se vyhne nutnosti častého doplňování paliva, které by mohlo zpomalit průběh stavebních prací.

2. Pohonný a řídicí systém

[1].Díky použití hydraulického motoru pohánějícího zadní nápravu (pohon zadních kol) je přenos výkonu hladký a účinný. Rychlost jízdy lze flexibilně nastavit v rozmezí 0–7,5 km/h, čímž se splňují požadavky na rychlost v různých fázích zhutňování.

[2].Vybaveno řízením pomocí hydraulického válce, což zajišťuje lehkou i přesnou manipulaci. V kombinaci s poloměrem zatáčení 5012 mm umožňuje flexibilní manévrování i za složitých pracovních podmínek, čímž výrazně zvyšuje provozní pružnost.

[3].S teoretickou schopností stoupání 30 % a rozkmitem 8° dokáže snadno zvládnout složité terény, jako jsou svahy a nerovné povrchy.

[4].Jádro vibrací je poháněno hydraulicky. Průměr vibračního předního kola je 1000 mm a jeho šířka je 1300 mm.

[5].Frekvence vibrací je 54 Hz, amplituda 0,5 mm a budicí síla dosahuje 70 kN. Umožňuje rovnoměrné hluboké zhutnění různých materiálů, jako jsou půda, pískovec a asfaltová směs; účinek zhutnění výrazně převyšuje průmyslové základní normy.

3.Velikost

[1]. Hmotnost: Provozní hmotnost zařízení je 4000 kg. Statické lineární zatížení činí 125 N/cm. Je vybaveno bubnem z vysokopevnostní oceli o tloušťce 20 mm, který má vynikající odolnost proti opotřebení a tlaku a efektivně zvyšuje jakost zhutňování i životnost zařízení.

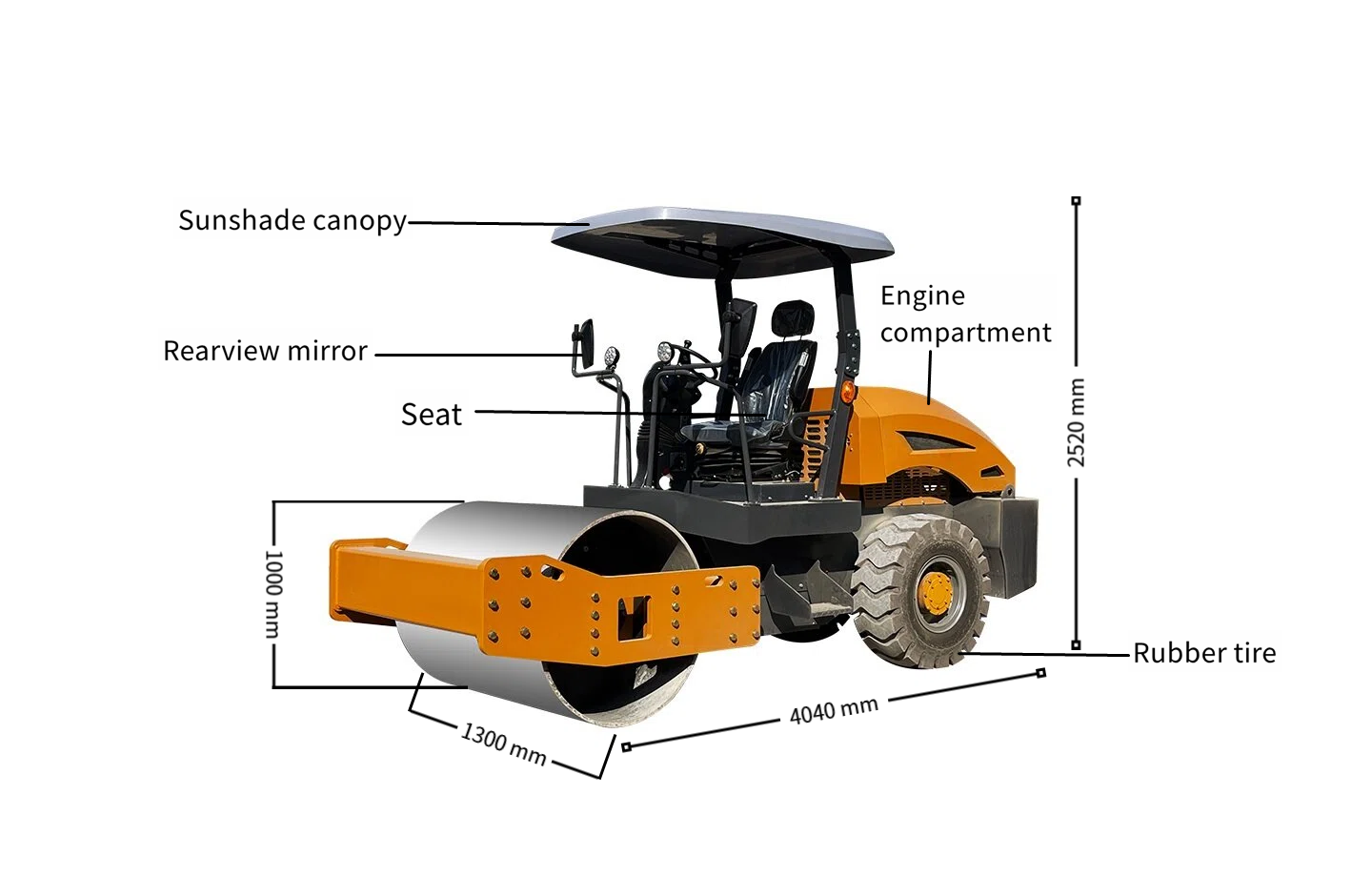

[2]. Rozměry: Celková délka stroje je 4040 mm, výška 2520 mm, rozvor náprav 2280 mm a pracovní šířka 1430 mm. Umožňuje provádět práci na širokém rozsahu ploch.

[3]. Volitelná možnost přizpůsobení: Volitelná kabina o rozměrech 1450 × 1450 × 1700 mm je k dispozici. Je vybavena klimatizací, ventilátory, rádiem, USB rozhraním a stěrači, čímž vytváří pohodlné pracovní prostředí pro obsluhu, zmírňuje únavu z dlouhodobé práce a zvyšuje efektivitu stavebních prací.

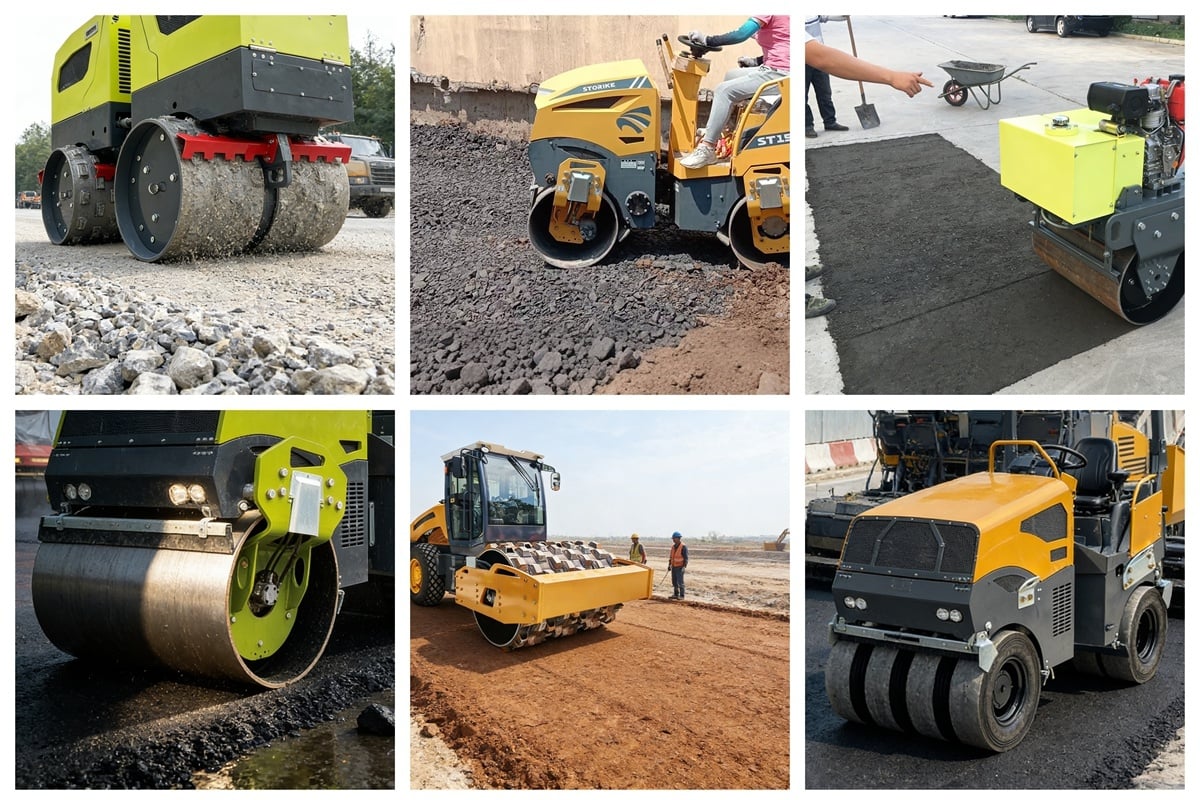

Doporučené aplikace

[1]. Kompaktace podkladu silnice

STS04 lze použít k utužování připravených vrstev půdy na městských, venkovských a vnitřních stavebních silnicích.

Provozní hmotnost 4000 kg a vibrační síla 70 kN poskytují dostatečnou kompakční energii pro středně velké projekty podkladu silnic.

Zadní poháněné pneumatiky s širokým drážkováním zlepšují trakci na nepropojených površích.

[2]. Kompaktace spodní a horní vrstvy silničního tělesa

Tento stroj je vhodný pro utužování štěrku, tříděného kameniva a směsí písku a štěrku používaných ve základech silnic.

Vibrační frekvence 54 Hz pomáhá zrnitým částicím přeuspořádat se a snížit vnitřní dutiny.

Šířka válcovacího válce 1300 mm zajišťuje praktickou účinnost při práci na vedlejších silnicích, parkovištích a středně velkých staveništích.

[3]. Zásyp půdou a zemní práce

STS04 lze použít k vrstvenému zhutňování běžných zásypových materiálů na staveništích.

Je vhodný pro základy budov, výrobní plošiny, okolí skladů a vybavovací plochy.

Přesnou tloušťku vrstvy a počet průjezdů je třeba určit prostřednictvím terénních zkoušek.

[4]. Průmyslové plochy

Stroj je schopen zhutňovat půdní a štěrkopískové základy pro továrny, logistické plochy, nakládací zóny a skladovací plochy.

Jeho kompaktní konstrukce umožňuje snazší ovládání v průmyslových oblastech než u velkého těžkého válcovacího stroje.

[5]. Venkovské a zemědělské silnice

STS04 lze použít pro venkovské silnice, příjezdové cesty na farmy, cesty v ovocných sadech a přístupové trasy ke staveništím.

Zadní pneumatiky s velkým vzorem poskytují dobrý tah na volném a nezpevněném povrchu.

Teoretická stoupavost 30 % také umožňuje stroji bezpečně zvládat mírně svahové trasy.

[6]. Výstavba náspů a přehrad

Stroj lze použít pro vybrané malé a středně velké projekty zemních prací při výstavbě náspů.

Přední vibrací vybavený válec pomáhá hutnit zásypový materiál vrstvu po vrstvě.

U soudržných materiálů může být nutný příslušenství s kruhovými výstupky.

[7]. Vybrané asfaltové projekty

STS04 lze použít pro vybrané úkoly hutnění asfaltu, zejména tehdy, když je vyžadován kompaktní jednobubnový válec.

Přední hladký válec zajišťuje statické i vibrací podporované hutnění.

Zadní kola však poskytují pouze pohonnou sílu a nejsou určena k míchání nebo dokončování asfaltu.

Pro vysoce kvalitní dokončování asfaltu může projekt vyžadovat také tandemový válec nebo specializovaný pneumatický válec.

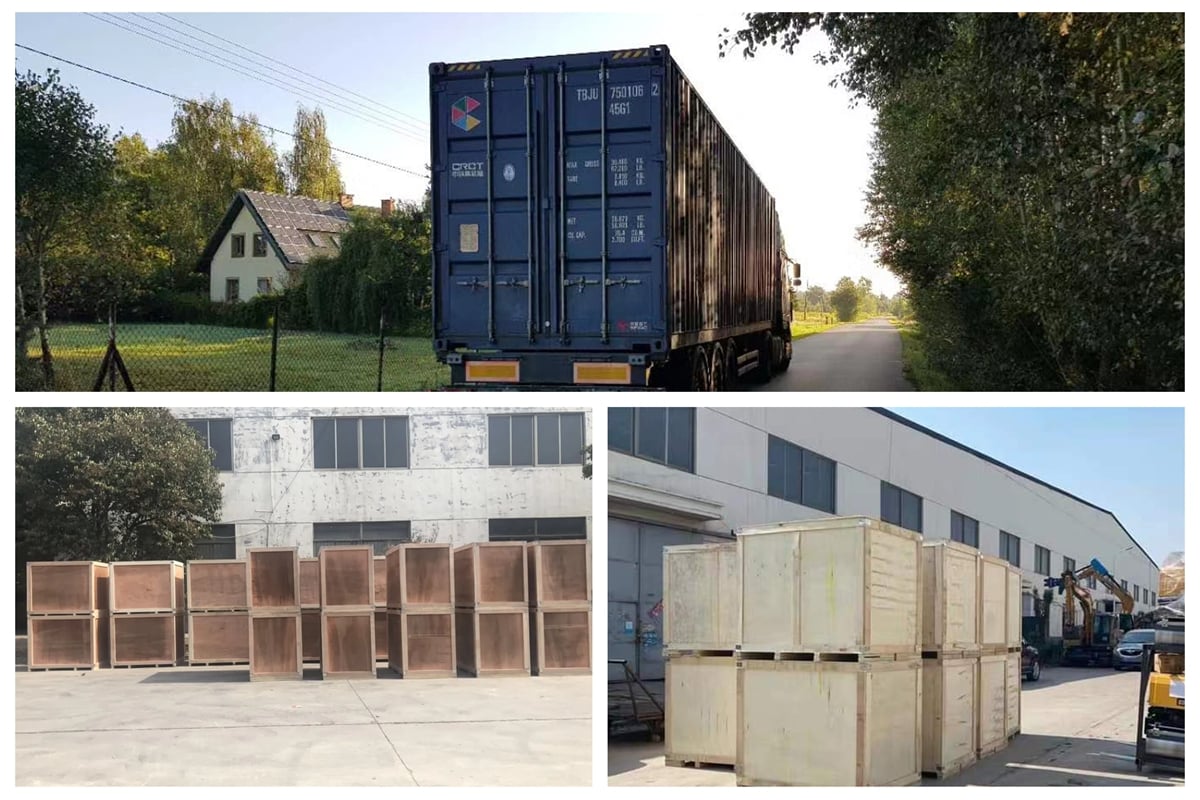

Doprava a balení

[1].STORIKE může poskytnout exportní dřevěné obaly podle konfigurace stroje a požadavků na dopravu.

[2].Ochranné části lze posílit nebo upravit v souladu s plánem dopravy.

[3].Dostupné dopravní metody zahrnují námořní přepravu, pozemní dopravu a leteckou přepravu, pokud je to praktické.

[4].Stroj lze doručit do přístavu, skladu, nákladního terminálu, staveniště nebo jiného zákazníkem určeného místa.

[5].S přibližně 15letou zkušeností v oblasti exportu může společnost STORIKE zákazníkům pomoci s informacemi o balení, přepravními dokumenty, koordinací přepravy a uspořádáním nakládky.

[6].Zákazníci by měli před vyžádáním cenové nabídky na přepravu uvést zemi určení, přístav nebo podrobnou adresu doručení.

Úvod k podniku

STORIKE, oficiálně Shandong Storike Engineering Machinery Co., Ltd., je profesionálním výrobcem stavebních strojů se sídlem v městě Jining, provincie Šan-tung, Čína.

Adresa továrny : Budova 2, Oblast A, Technologický park podnikatelských iniciativ Yangjiahe, č. 2166, ulice Chongwen, Zóna vysokých technologií, Jining, Šan-tung, Čína.

STORIKE má přibližně 15 let zkušeností s výrobou a vyrábí válcovací stroje, mobilní světelné věže, deskové vibrozhutňovače, asfaltové položičky, rypadla a nakladače.

Společnost disponuje moderním výrobním základem o rozloze přibližně 23 000 m², více než 90 zaměstnanci a technickým týmem tvořeným přibližně 15 odborníky.

STORIKE má šest specializovaných prodejních a servisních oddělení a obsluhuje zákazníky ve více než 100 zemích a regionech.

Její produkty se exportují do Severní Ameriky, Střední a Jižní Ameriky, Evropy, Střední Asie, Blízkého východu a Afriky.

Společnost pravidelně účastní Čchang-čanského veletrhu a mezinárodních veletrhů stavební techniky.

STORIKE poskytuje služby OEM a ODM, včetně barvy stroje, loga, konfigurace motoru, příslušenství, balení a vybrané konstrukční personalizace.

Minimální objednávané množství může začínat jedním kusem.

Výhodné ceny lze dohodnout pro velkoobchodní kupující, distributory a regionální zástupce.

Výrobek STS04 je certifikován značkou CE. Společnost má také certifikaci ISO9001 a získala Cenu červené hvězdy za design.

Služby a servisní podpora po prodeji

[1]. Výběr modelu před prodejem

Společnost STORIKE může doporučit vhodný model na základě typu materiálu, velikosti projektu, tloušťky vrstvy, šířky vozovky, místního podnebí, pracovních hodin a rozpočtu.

[2]. Přizpůsobená řešení

Po technickém potvrzení lze přizpůsobit motor, barvu stroje, logo, kabiny, příslušenství s kruhovými výstupky, náhradní díly a balení.

[3]. Záruka na jeden rok

Stroj je dodáván s jednoletou zárukou v souladu se sjednanými záručními podmínkami.

[4]. Bezplatné záruční náhradní díly

Pro potvrzené poškození nezpůsobené lidským zásahem během záruční doby lze podle záručních podmínek bezplatně zaslat kvalifikované náhradní díly.

[5]. Dodávka originálních náhradních dílů

STORIKE udržuje sklad originálních náhradních dílů pro pravidelnou údržbu a dlouhodobé používání strojů.

[6]. 24hodinová online podpora

Servisní tým poskytuje 24hodinovou online komunikaci a individuální po-prodejní poradenství.

[7]. Technická podpora po celou dobu životnosti

Po uplynutí záruky může STORIKE nadále poskytovat online poradenství při opravách a podporu originálními náhradními díly.

Otázka 1: Jaká je provozní hmotnost a základní parametry kompakce válcovacího stroje STS04?
Odpověď 1: Provozní hmotnost 4000 kg, budicí síla 70 kN, frekvence vibrací 54 Hz, statické lineární zatížení 125 N/cm

Otázka 2: Jaké záruky po prodeji nabízí tento výrobek?
Odpověď 2: Celý stroj je kryt jednoroční zárukou. Kromě toho nabízíme 24hodinovou službu po celý týden, abychom rychle reagovali na dotazy i žádosti o opravu.

Otázka 3: Jaké materiály lze pomocí modelu STS04 zhutňovat?
A3: Lze jím zhutňovat půdu, směsi písku a štěrku, tříděný kamenivo, silniční spodní a vrchní vrstvy, obecné vyplňovací materiály a vybrané asfaltové vrstvy.

Otázka 4: Jaké motory jsou k dispozici?
Odpověď 4: K dispozici jsou motory Changchai ZN490B, Yanmar 4TNV88 a Kubota V2403.

Q5: Poskytuje STORIKE záruku a náhradní díly?

A5: Ano. STORIKE poskytuje jednoletou záruku, v rámci které jsou zdarma dodávány náhradní díly pro potvrzené poškození, které nebylo způsobeno lidským zásahem během záruční doby, originální náhradní díly, 24hodinovou online podporu a i po skončení záruční doby poskytuje pokračující technickou podporu.
