Kompaktní válec STS06 pracuje stabilně a dosahuje vynikajících výsledků zhutňování. Díky komplexnímu servisnímu zabezpečení po prodeji poskytuje spolehlivou podporu pro různé stavební scénáře.

Detailní obrázek

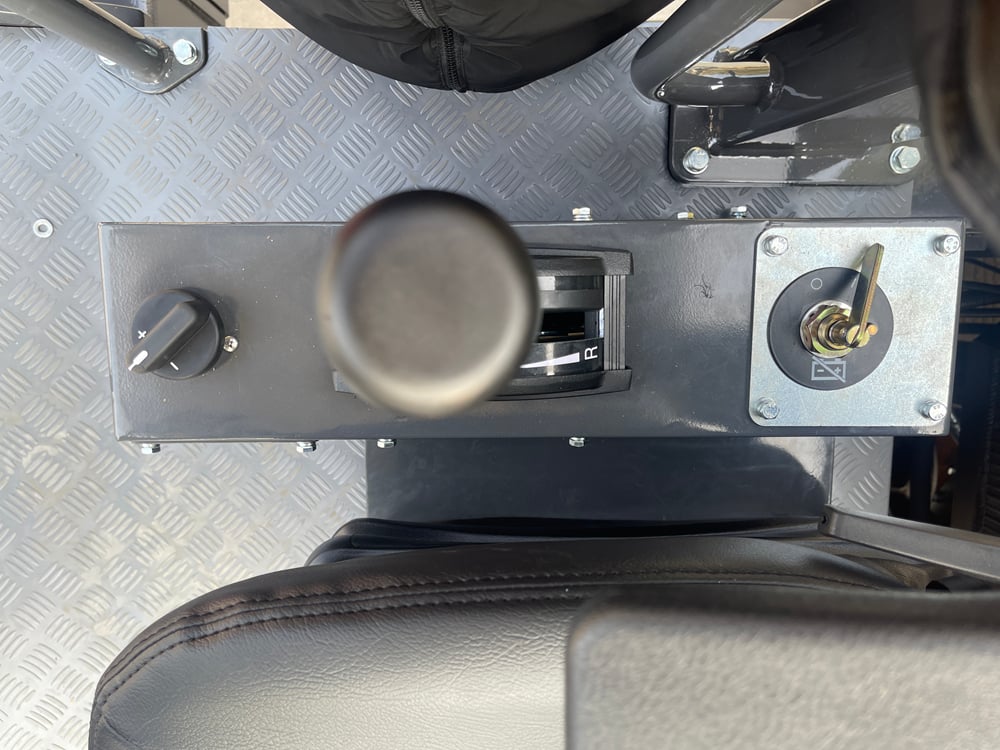

Jméno a příjmení	Páky	Motorový prostor	Tloušťka válečku	Gumová kola

1. Pohonný systém

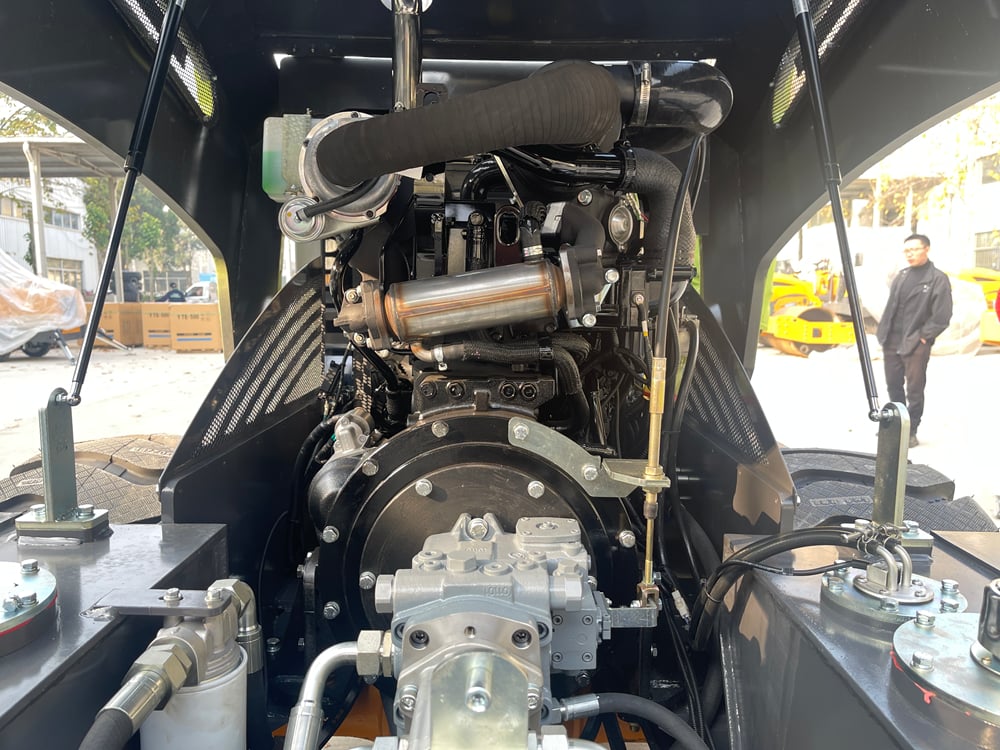

[1].Kompaktní válec STS06 nabízí možnost dvoumotorové konfigurace, přičemž oba motory jsou řadové čtyřdobé vodou chlazené dieselové motory se čtyřmi válci. Tyto motory poskytují výkonný a stabilní výkon, který vyhovuje různým provozním podmínkám i požadavkům na emise.

[2].Motor Changchai 4G33TC-93G412E je schopen vyvinout výkon až 68 kW a splňuje emisní normy Euro IV pro nesilniční vozidla, čímž nabízí ještě lepší environmentální výkon.

[3].Motor Yanmar 4TNV98T má výkon 54,1 kW pro model Yanmar. Splňuje emisní normy Euro III pro nesilniční vozidla a je vhodný pro stavební scénáře s relativně mírnějšími požadavky na emise.

[4].Elektrický systém zařízení je rozdělen do dvou provedení: 24 V (pro dieselové motory) a 12 V (pro motory Yanmar).

[5].Napájení je stabilní, což zajišťuje normální provoz všech elektrických komponentů stroje.

[6].Objem palivové nádrže je 95 l, objem náplně mazacího oleje je 12 l a objem hydraulického oleje je 115 l. Tato kapacita vyhovuje požadavkům na dlouhodobý nepřetržitý provoz, snižuje frekvenci doplňování paliva během práce a zvyšuje efektivitu stavebních prací.

2. Pohonný a řídicí systém

[1].Co se týče pohonného systému, zařízení využívá bezstupňový systém řízení rychlosti s proměnným zdvihovým čerpadlem a kombinuje jej s pohonem zadních kol. Rozsah nastavení rychlosti je široký a plynulý a jízdní rychlost lze flexibilně upravit v rozmezí od 0 do 9 km/h, což je vhodné pro různé rytmické režimy zhutňování.

[2].Řídicí systém využívá hydraulický řídicí mechanismus se dvěma válci. Je snadno ovladatelný a vysoce pružný, s vynikající přesností řízení. V kombinaci s poloměrem zatáčení 4590 mm umožňuje snadné nastavení polohy i při práci v omezeném prostoru.

[3].Vibrační systém je vybaven hydraulicky poháněným vibračním zařízením. Přední kola jsou vibrační ocelová kola. Vibrační frekvence činí 45 Hz, vibrační amplituda 0,5 mm a budicí síla dosahuje 85 kN. Je doplněn ocelovým bubnem o tloušťce 20 mm a šířce bubnu 1550 mm. Hloubka zhutnění je dostatečná a účinek je rovnoměrný. Efektivně zvyšuje zhutnění povrchu silnice i pracoviště.

[4].Teoretická schopnost výstupu do svahu tohoto zařízení činí 30 %, kývavý úhel je 8° a zařízení je schopno pracovat v náročném terénu se výraznými sklony. Vyznačuje se vysokou stabilitou.

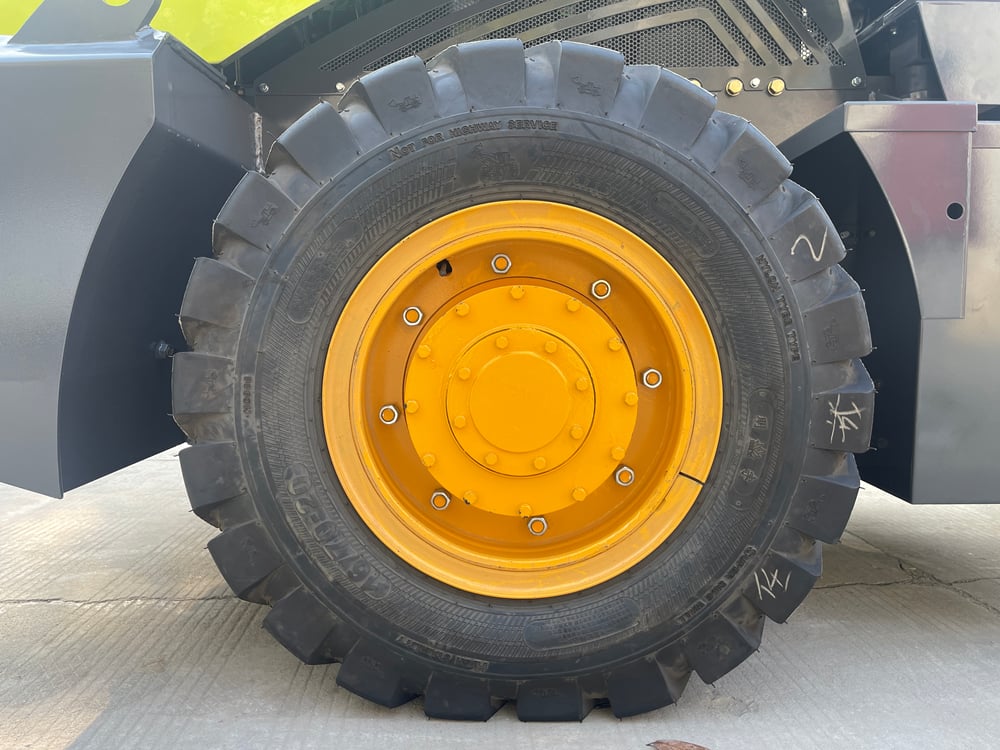

[5].Zařízení je vybaveno dvěma gumovými pneumatikami o rozměru 16/70-20. Průměr pneumatiky je 1075 mm. Používá dvoustrannou podporu, která zajišťuje vynikající nosnost. Během provozu poskytuje dobrý tlumení nárazů a chrání pracovní povrch před poškozením.

3.Velikost

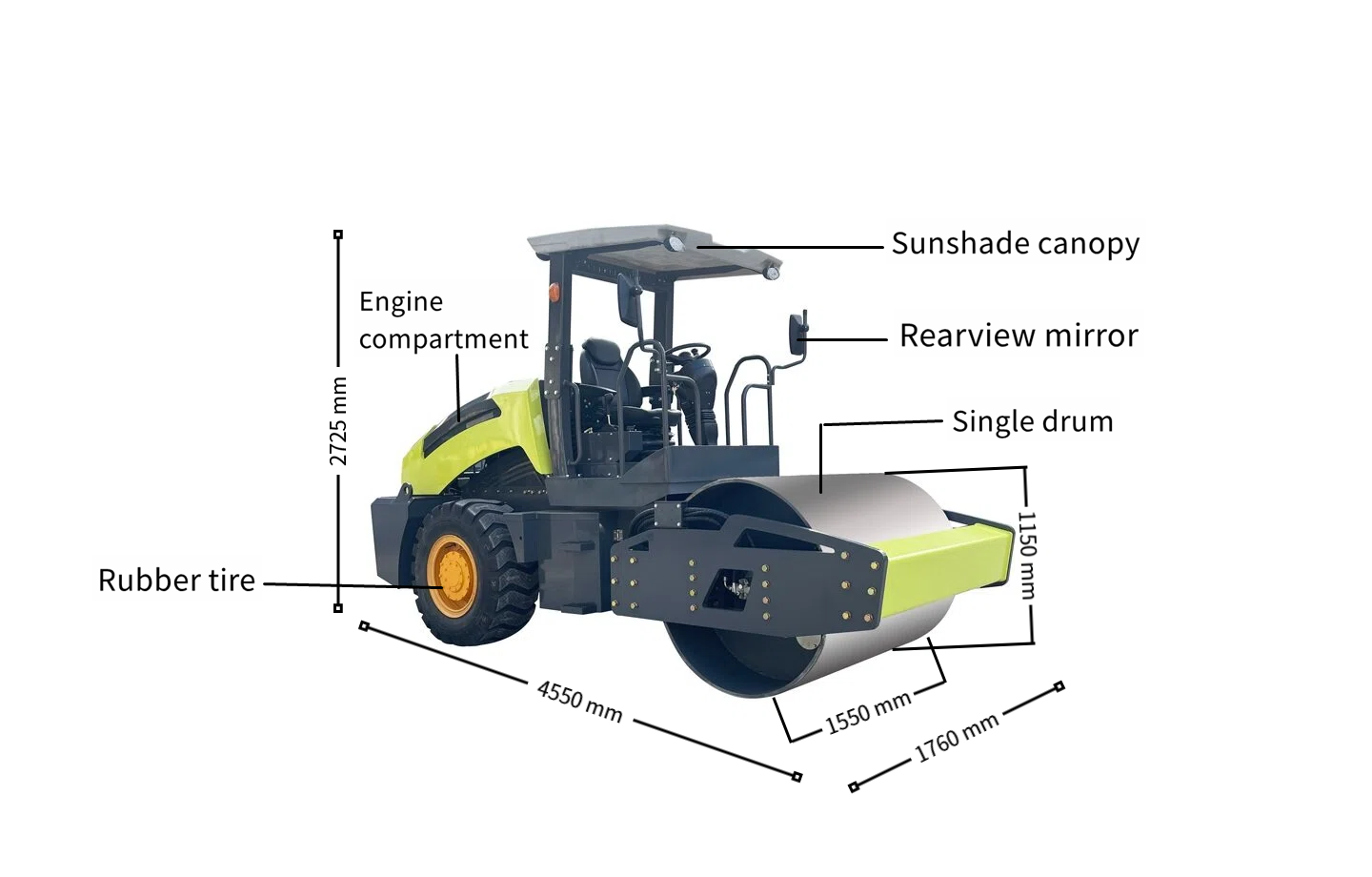

[1]. Pracovní rozměry: Pracovní šířka zařízení je 1760 mm, celková délka je 4550 mm, celková výška je 2725 mm, rozvor náprav je 2416 mm. Zařízení tak zajišťuje dostatečnou pokryvnou plochu pro provádění prací a zároveň je vhodné pro přepravu a přesun na staveniště.

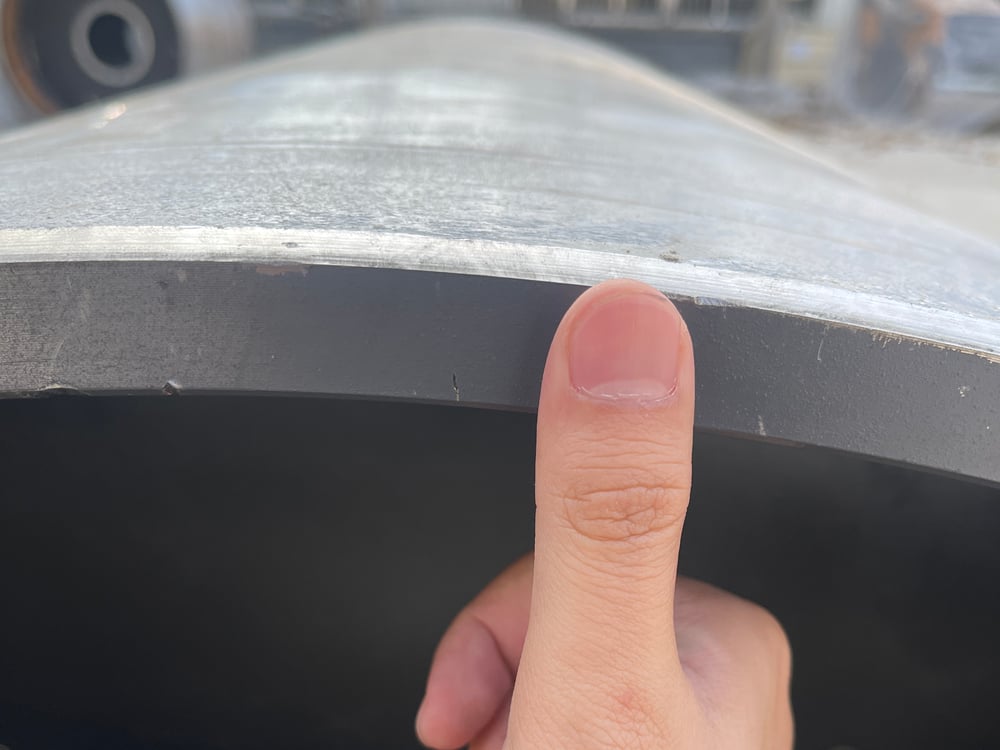

[2]. Rozměry válečku: Průměr válečku je 1150 mm, šířka 1550 mm. Ocelový váleček má tloušťku 20 mm, je odolný a dlouhodobě použitelný.

[3]. Volitelné vybavení: Jako volitelná položka lze namontovat kabina o rozměrech 1450 × 1450 × 1700 mm. Je vybavena klimatizací, ventilátory, rádiem, USB rozhraním a stěrači apod., čímž poskytuje praktické funkce zvyšující pohodlí obsluhy během práce a zmírňující únavu způsobenou dlouhodobým provozem.

[4]. Hmotnost: Provozní hmotnost zařízení je 5800 kg, statické zatížení linky je 165 N/cm a hmotnost je rovnoměrně rozložená, čímž se dále zvyšuje účinek zhutňování.

Podrobné aplikace

[1]. Kompaktace podkladu silnice

Model STS06 lze použít k zhutňování připravených vrstev půdy při výstavbě podkladu silnice.

Provozní hmotnost 5800 kg a odstředivá síla 85 kN přispívají ke zvýšení hustoty a nosné kapacity správně uložených půdních materiálů.

Zadní poháněné pneumatiky s velkým vzorem profilu zajišťují trakci na půdních površích, zatímco kloubový rám zlepšuje manévrovatelnost po trasách silniční výstavby.

[2]. Štěrkový a drtivý základ

Tato strojní jednotka je vhodná pro zhutňování štěrku, drtivého kamene a smíšených zrnitých základových materiálů.

Vibrační frekvence 45 Hz pomáhá přeuspořádat zrnité částice, zatímco statické liniové zatížení 165 N/cm vyvíjí soustředěný tlak prostřednictvím předního ocelového válce.

Pracovní bubnový průměr 1550 mm zlepšuje pokrytí při projektech základových vrstev silnic.

[3]. Stabilizované půdní a základové vrstvy silnic

STS06 lze použít pro správně smíchané a připravené stabilizované půdy, cementem stabilizované základové vrstvy a podobné materiály pro silniční základy.

Kombinace statické hmotnosti a vibrací předního bubnu pomáhá zvýšit hutnost, jsou-li materiály uloženy v vhodné tloušťce vrstvy.

Konečný počet průjezdů by měl být stanoven prostřednictvím terénních zkoušek.

[4]. Zahušťování asfaltových povrchů

STS06 lze použít pro vybrané projekty zahušťování asfaltu za předpokladu vhodné teploty materiálu, tloušťky vrstvy a provozních podmínek.

Hladký přední ocelový bubnový válec působí na asfaltový materiál statickým tlakem a vibracemi.

Protože zadní kola jsou vybavena pneumatikami s velkým vzorem dezénu, neposkytují míchací účinek na asfalt ani konečné dokončení povrchu. Vhodnost pro projekt je tedy nutné posoudit podle typu asfaltu a požadavků na dokončený povrch.

[5]. Stavební práce na komunálních silnicích

Artikulovaný systém řízení a poloměr otáčení 4590 mm činí stroj vhodný pro vybrané městské komunikace, komunitní silnice a projekty obnovy silnic.

Přední válec o šířce 1550 mm poskytuje užitečný pracovní rozsah bez nutnosti velkého provozního prostoru, jaký vyžadují silniční válce.

[6]. Průmyslové parky a tovární silnice

Průmyslové parky, tovární silnice, příjezdové cesty do skladů a logistické plochy často vyžadují zhutněné základy schopné unést nákladní automobily a manipulační zařízení.

STS06 je vhodný pro zhutňování půdy a štěrkopískových základů před výstavbou finální vozovky.

[7]. Parkoviště a velké dvory

Stroj je vhodný pro zhutňování spodních vrstev a základových vrstev na parkovištích, obchodních dvorech, plochách pro skladování vybavení a venkovních průmyslových plochách.

Provozní hmotnost 5800 kg zajišťuje vyšší produktivitu než u kompaktních vahadel, zatímco artikulovaná konstrukce umožňuje stroji pracovat v těsné blízkosti hranic staveniště a překážek.

[8]. Přístupy k mostům a nakloněné příjezdové cesty

Teoretická schopnost šplhat po svahu 30 % zajišťuje, že stroj je vhodný pro vybrané příjezdové rampy k mostům, nakloněné příjezdové cesty a svahy na staveništích.

Pohon zadních kol a pneumatiky s hlubokým dezénem pomáhají zajistit dostatečnou trakci, avšak skutečná pracovní schopnost musí být posouzena podle adheze povrchu a bezpečnosti na svahu.

[9]. Projekty pronájmu vybavení

STS06 je vhodný pro práci se zeminou, základovými vrstvami silnic, štěrkem, průmyslovými silnicemi a vybranými asfaltem pokrytými plochami, čímž je ideální pro společnosti specializující se na pronájem vybavení, které obsluhují obecní dodavatele, stavitelé silnic a všeobecné stavební firmy.

Balení a doprava

Společnost STORIKE může doporučit vhodné řešení pro přepravu stroje podle jeho rozměrů, určení, množství objednávky a plánovaného termínu dodání.

[1].K dispozici jsou následující možnosti přepravy:

①. Námořní přeprava.

②. Přeprava po souši.

③. Letecká přeprava, pokud dovolují rozměry vybavení a nákladové podmínky.

[2].Doručení do určeného přístavu, skladu nebo místa realizace projektu.

[3].Vývoz dřevěného obalu pro demontovatelné části nebo vhodné konfigurace strojů.

[4].Ocelový rám nebo ochranné zesílení podle požadavků na přepravu.

[5].Nakládka do kontejneru nebo jiné vhodné metody přepravy těžkého vybavení.

[6].Před odesláním lze stroj zkontrolovat, vyčistit, vyfotografovat a zesílit. Důležité komponenty lze chránit, aby se snížilo riziko poškození při nakládce a přepravě.

[7].S přibližně 15letou zkušeností v oblasti vývozu může společnost STORIKE zákazníkům pomoci s rozměry balení, plány nakládky, přepravními dokumenty a komunikací se dopravcem.

Úvod k podniku

STORIKE je značka společnosti Shandong Storike Engineering Machinery Co., Ltd., sídlící na adrese č. 2166 Chongwen Avenue, Yangjiahe Technology Pioneer Park, zóna A, High-Tech District, Jining, Šan-tung, Čína.

STORIKE je profesionální výrobce stavebních strojů s přibližně 15letou zkušeností v oblasti výroby a vývozu.

Hlavní sortiment společnosti zahrnuje:

[1].Kotoučové válcovací stroje.

[2].Mobilní osvětlovací věže.

[3].Kompaktory plochy.

[4].Asfaltové položovací stroje.

[5].Rypadla.

[6].Nakladači.

[7].Jiná lehká a střední stavební technika.

Podle poskytnutých informací o společnosti STORIKE provozuje moderní výrobní základnu o rozloze přibližně 23 000 čtverečních metrů, zaměstnává více než 90 lidí a disponuje technickým týmem 15 členů.

Společnost má šest specializovaných prodejních a servisních oddělení a dodává techniku zákazníkům ve více než 100 zemích a regionech, včetně Severní Ameriky, Střední a Jižní Ameriky, Evropy, Střední Asie, Blízkého východu a Afriky.

STORIKE nabízí služby OEM a ODM, včetně výběru motoru, barvy stroje, loga, balení a přizpůsobení konfigurace.

Minimální objednací množství je jedna jednotka. Dodatečnou cenovou podporu mohou obchodní partneři, zástupci a zakoupitelé velkých objemů získat podle dohody o spolupráci.

Služby

Služba před prodejem

[1].Doporučit vhodný model válec.

[2].Analyzovat materiál projektu a stavební podmínky.

[3].Doporučit konfiguraci motoru.

[4].Potvrdit místní požadavky na emise.

[5].Poskytnout technické údaje výrobku, video a cenové nabídky.

[6].Vyvinout přizpůsobená řešení pro vybavení.

[7].Podporovat projekty OEM a ODM.

[8].Podporujte prodejce a společnosti pronajímající vozidla při výběru produktů.

Servisní služby

[1].Záruka na jeden rok.

[2].Působením nep lidských příčin poškozené součásti, které jsou záručně oprávněné, jsou během záruční doby poskytovány zdarma.

[3].Skлад originálních náhradních dílů.

[4].Placené originální náhradní díly po uplynutí záruční doby.

[5].24hodinová online služba.

[6].Individuální podpora po prodeji.

[7].Online řešení potíží a pokyny k opravě.

[8].Technická podpora po celou dobu životnosti.

[9].Návody k obsluze a údržbě.

Q1: Jak je výkon jízdy a řízení vozidla?
A1: Rychlost 0–9 km/h je plynule regulovatelná. Poloměr zatáčení je 4590 mm. Má hydraulický systém řízení se dvěma válci.

Q2: Které stavební scénáře jsou vhodné pro zarovnávací stroj STS06?
A2: Městské a venkovské silnice, náměstí a parky, zpětné zasypání náspů atd. pro malé kompakční projekty.

Q3: Vibrací nebo deformují asfalt zadní pneumatiky?
A3: Ne. Vibrace má pouze přední ocelový bubnový válec. Zadní velkorýčné pneumatiky slouží k pohonu, trakci, podpoře při šplhání a stabilitě stroje. Neprovádějí lisování asfaltu. .

Otázka 4: Je možné pomocí STS06 zahušťovat asfalt?
A4: Ano, lze jej použít pro vybrané projekty zahušťování asfaltu za vhodných provozních podmínek. Avšak protože zadní kola jsou poháněna velkorýčnými pneumatikami, stroj neposkytuje stejný dokončovací účinek na asfaltu jako tandemový válec nebo pneumatický válec.

Otázka 5: Jaké materiály lze tímto strojem zahušťovat?
A5: STS06 je vhodný pro zahušťování půdy, štěrku, drtě, štěrkopísku, stabilizované půdy, silničního spodního stavebního pasu a vybraných asfaltových materiálů.
