ST4000DQ | 4 tonnes | Rouleau pneumatique

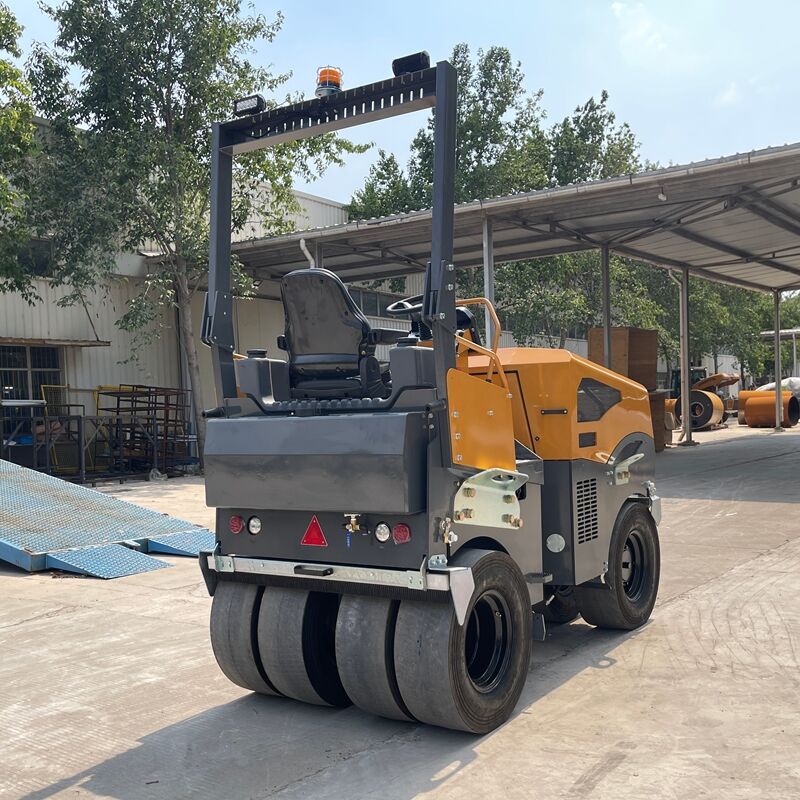

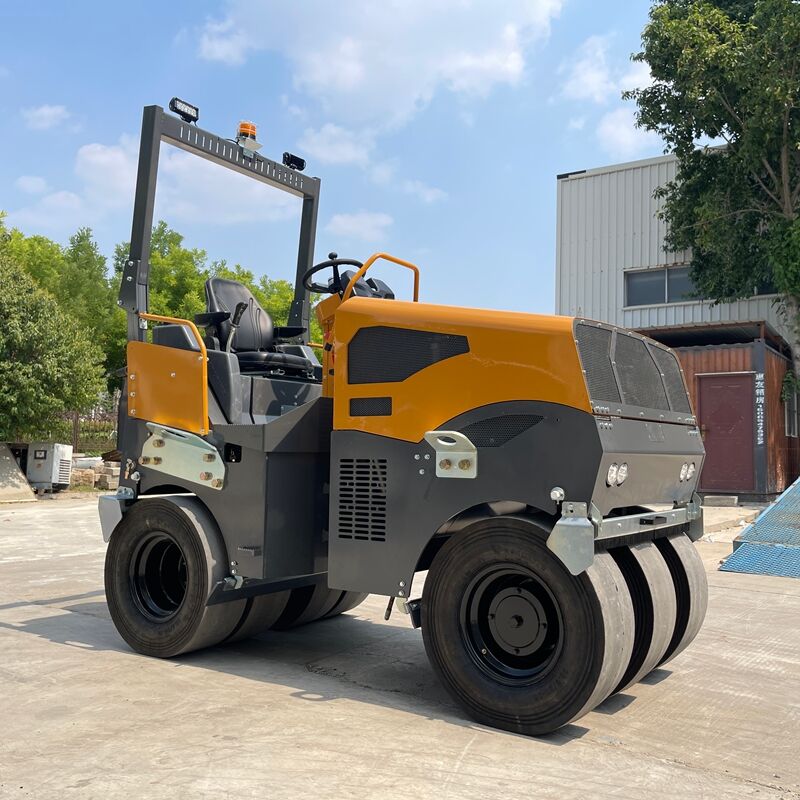

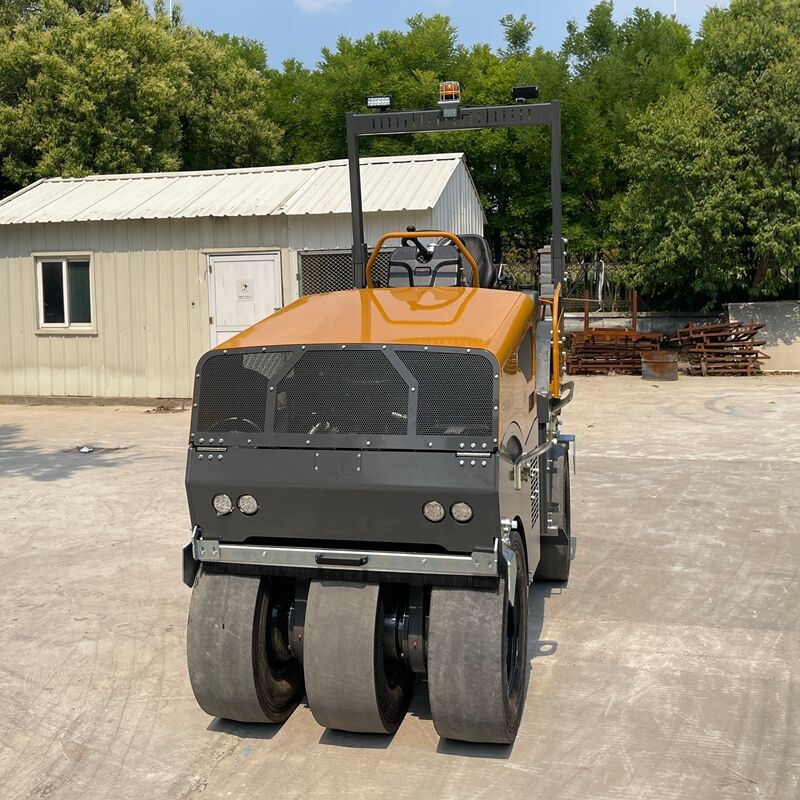

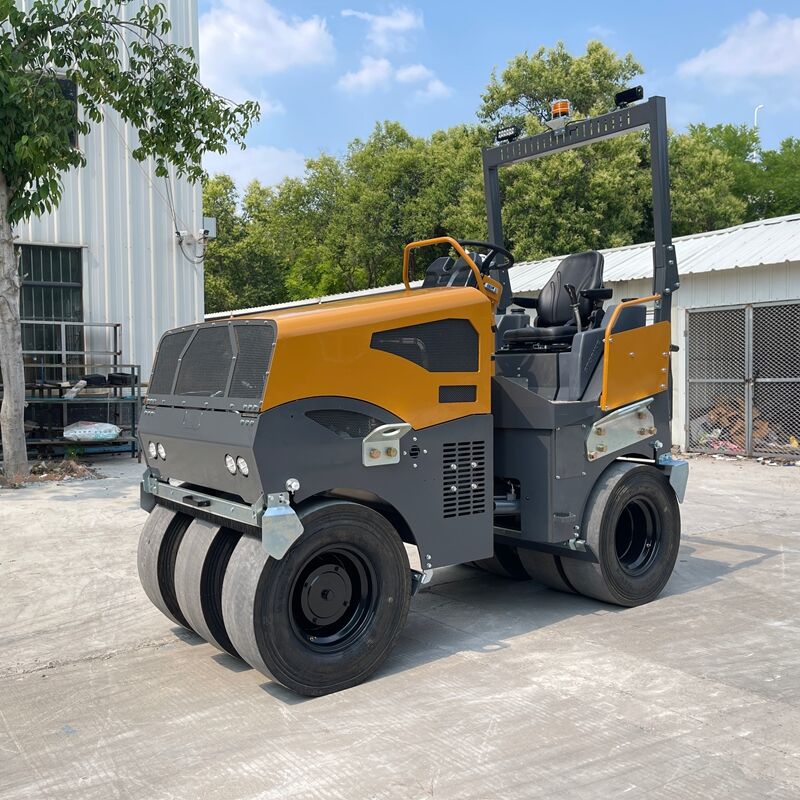

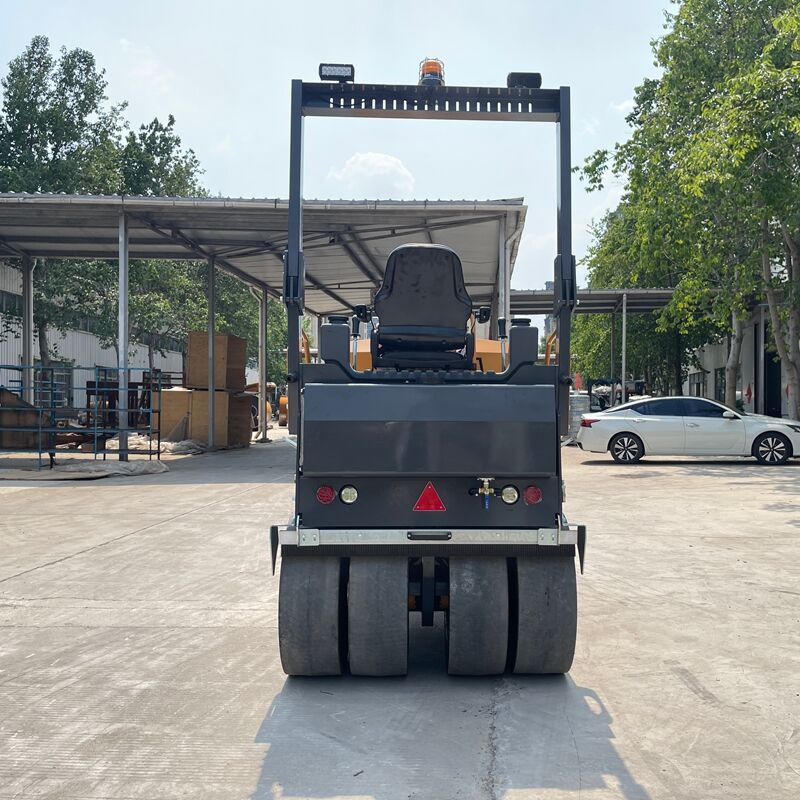

Rouleau pneumatique articulé avant et arrière

Qu'est-ce qu'un rouleau pneumatique double ?
Le rouleau pneumatique est équipé de plusieurs jeux de pneus gonflés à l'avant et à l'arrière. En s'appuyant sur la souplesse et la déformation élastique des pneus, il génère une pression composite fondée sur son propre poids. Outre la pression verticale, il produit également des forces horizontales et verticales afin de créer un « effet de frottement » unique, permettant aux particules du matériau de s'emboîter étroitement sans être endommagées. Il convient à diverses conditions de travail, telles que les sols, les sols stabilisés et les couches de surface en enrobé bitumineux.

Quelle est la fonction d'un rouleau compresseur ?
La fonction principale d’un rouleau compresseur est de tasser les matériaux utilisés dans la construction routière, tels que le sol, le sable, le gravier et le mélange d’asphalte, grâce à son propre poids ou à sa force d’impact vibratoire. Cela améliore la compacité, la planéité et la stabilité des matériaux compactés, réduit leur porosité, renforce leur capacité portante et leur résistance à la déformation, et garantit ainsi la qualité de construction et la durée de vie des routes, des fondations, des digues et d’autres projets d’ingénierie.

Caractéristiques

• Équipé de la puissance d'une marque renommée, garantie de qualité, performances supérieures
• Conception de fuselage ingénieuse, champ de vision large, beau et généreux
• Pompe hydraulique à débit variable et moteur à débit constant importés, variation continue de la vitesse, marche avant et arrière
• Tableau de bord avec affichage LED
• Éclairage avant et arrière avec feux de signalisation, peut être construit la nuit
• Conduite ergonomique
• Le produit a obtenu la certification CE et le design du Prix de l'Étoile Rouge

Ce rouleau est équipé de pneus pneumatiques, avec trois roues avant et trois roues arrière. En ajustant la pression de gonflage, la pression de contact au sol peut être modifiée. Durant le processus de compactage, un effet de frottement se produit, ce qui garantit que les particules de la couche compactée ne sont pas endommagées mais s'intercalent de manière homogène et dense. Il peut efficacement sceller les pores présents sur la surface de l'enrobé, améliorer l'étanchéité et la durabilité, et convient à la phase finale de compactage de la couche d'enrobé

Paramètre du produit

DÉTAILS DU PRODUIT
Le rouleau pneumatique ST4000DQ, équipement central pour la construction routière et de chantier, exploite la souplesse et la déformation élastique des pneus afin de générer une force de compression composite. Grâce à un « effet de frottement » unique, il permet aux particules du matériau de s’emboîter étroitement sans les endommager, et convient à diverses conditions de travail.



1. Système de propulsion
Modèle 1 : Équipé du moteur Changche ZN490B, développant une puissance de 36 kW à une vitesse de rotation de 2400 tr/min ; la capacité en huile lubrifiante est de 6,5 L.
Modèle 2 : Équipé du moteur Yambu 4TNV88, d’une puissance de sortie de 34,5 kW et d’un régime de rotation de 3000 tr/min ; la capacité en huile lubrifiante est de 7,4 L.
Modèle 3 : Équipé du moteur Kubota V2403, d’une puissance de sortie de 33,6 kW et d’un régime de rotation de 2400 tr/min ; la capacité en huile lubrifiante est de 9,5 L.
Ces trois moteurs diesel à quatre cylindres, refroidis par eau et à quatre temps, issus de marques renommées, offrent une puissance stable et une excellente économie de carburant, adaptés à divers niveaux d’intensité d’exploitation.
La consommation de carburant des trois machines est maîtrisée entre 255 et 261 g/kWh. Avec un réservoir de carburant de 44,5 L, elles répondent aux besoins d’un fonctionnement continu prolongé. Par ailleurs, un système électrique 12 V est intégré pour assurer un démarrage et un fonctionnement stables de l’équipement.

2. Système d’entraînement et de commande
Le mode d'entraînement à variation continue de vitesse par pompe à piston à course variable est adopté, permettant un réglage progressif de la vitesse dans la plage de 0 à 12 km/h. Les opérations de démarrage, d'arrêt et de réglage de la vitesse sont pratiques, et l'appareil convient à différents rythmes de travail.

Le système de direction adopte une conception articulée oscillante, associée à une méthode de direction articulée par vérin hydraulique. L'angle de braquage peut atteindre 30°, l'angle d'oscillation est de 8°, et avec un rayon de braquage de 4300 mm et une capacité théorique d'escalade de 35 %, il peut faire face à des terrains légèrement complexes.



Il est également équipé d'une pulvérisation intermittente d'eau dans la chambre de pression, ce qui contribue à assurer le bon déroulement de l'opération de compactage. Le système hydraulique est doté d'un réservoir d'huile hydraulique de 60 L afin de garantir une transmission de puissance stable, et l'ensemble du fonctionnement est précis et sans effort.



3.Taille
Poids : Le poids en service de l'équipement est de 4000 kg. La charge linéaire statique est de 220 N/cm et la largeur de travail est de 1455 mm. Il permet une couverture efficace de la zone de travail.
Taille : Les dimensions globales de la machine sont conçues pour assurer un équilibre entre praticité et polyvalence. La longueur est de 3000/2905 mm, la hauteur de 2025/2680 mm, la hauteur du bord de 920 mm et la garde au sol de 445 mm. Elle permet de répondre aux exigences de franchissement sur différents types de terrains.
Taille des pneus : La largeur des chenilles est de 1975 mm. Les roues avant sont équipées de 3 pneus de dimension 10.5/80-16, pour une largeur totale de 1200 mm ; les roues arrière sont équipées de 4 pneus de la même dimension, pour une largeur totale de 1340 mm. Elles adoptent une méthode de support central, garantissant une répartition uniforme des forces au sol et renforçant ainsi la stabilité en service.



4.Application
Le cœur d’application du ST4000DQ repose sur les caractéristiques suivantes : « compactage souple sans dommage et paramètres réglables afin de s’adapter à une grande variété de scénarios », ce qui le distingue des rouleaux à roues métalliques et le rend plus adapté aux situations exigeant à la fois un effet de compactage optimal et une protection du site :
· Pose et entretien des chaussées asphaltées ;
· Compactage des couches de sol et de sol stabilisé ;
· Opérations de précision en milieu urbain et dans les parcs (protection des équipements périphériques) ;
· Nettoyage du sol dans les tranchées, les exploitations d’élevage, les entrepôts, etc.

5. Service
Garantie de service complète : Nous offrons une période de garantie d’un an et une équipe de service professionnelle disponible en ligne 24 heures sur 24, 7 jours sur 7. En cas de problème lié à l’équipement, vous pouvez appeler à tout moment notre ligne d’assistance technique. Nous répondons immédiatement et vous fournissons un éventail complet de services, notamment des consultations techniques, des diagnostics de pannes et des conseils en matière de maintenance, afin de garantir le déroulement sans souci de vos travaux.



6. Emballage et expédition
Nous proposons un emballage en caisse en bois et protégeons rigoureusement la carrosserie de votre machine conformément aux exigences, y compris les composants et la finition peinte, afin d’éviter toute rayure. Un emballage sur mesure est également disponible. Nous sélectionnons pour vous un mode de transport adapté. Si vous disposez d’un transitaire, nous pouvons également livrer la machine à l’adresse indiquée par votre transitaire.



Présentation de l'entreprise
STORIKE est un fabricant professionnel d'équipements de génie civil avec 15 ans d'expérience en production, spécialisé dans des produits tels que les tours d'éclairage, les compacteurs à plaque, les rouleaux compresseurs, les excavatrices et les chargeuses. Nos produits sont certifiés CE, EPA et Euro 5, et peuvent être personnalisés de manière flexible selon le type de moteur, tout en offrant un soutien complet en services OEM/ODM. Tous nos produits font l'objet d'un contrôle qualité rigoureux. Nous avons participé à la Foire de Canton et à des salons internationaux de machines de construction, desservant plus de 100 pays à travers le monde. Nous disposons de 6 départements dédiés aux ventes et au service après-vente, ainsi que d'une base de fabrication moderne de 23 000 m². Nous invitons chaleureusement nos clients du monde entier à visiter notre usine et à explorer des opportunités de coopération.

Mode d'emploi suggéré
Voici quelques conseils de sécurité pour vous aider à entretenir la machine et à prolonger sa durée de vie :
Conseils de sécurité et recommandations d'entretien :
· Pendant le fonctionnement de l'équipement, ne pas effectuer de nettoyage ni d'entretien. Les pièces en rotation peuvent causer des blessures corporelles.
· Il est strictement interdit de nettoyer des pièces à l'aide d'essence, d'autres carburants ou de solvants inflammables, notamment dans des espaces clos ; les vapeurs dégagées par les carburants et les solvants ont tendance à s'accumuler, ce qui peut provoquer des explosions.
· Vérifier régulièrement les boutons externes de l'équipement afin d'assurer leur bon fonctionnement.
· Assurer régulièrement une formation professionnelle aux opérateurs de l'équipement, portant sur son utilisation et sur les mesures de sécurité.
· Ne pas faire fonctionner l'équipement dans des zones contenant des substances inflammables, des carburants ou des vapeurs inflammables.
· Une fois l'équipement hors service, arrêter immédiatement le moteur, le stocker dans un endroit propre et sec, hors de portée des enfants, et veiller à un stockage conforme aux normes.
· Ne pas retirer le couvercle du filtre à air, l'élément filtrant en papier ni le pré-épurateur pendant le fonctionnement du moteur.
· Avant de soulever, de soulever à l’aide de crics ou d’effectuer des travaux de maintenance, assurez-vous de fixer solidement la liaison de direction articulée à l’aide d’une tige de verrouillage.
· Nous fournissons des manuels d’instructions et des recommandations d’utilisation. Veuillez utiliser la machine conformément au manuel afin d’assurer votre sécurité personnelle et d’éviter tout dommage à la machine.
