로드 롤러는 어떻게 작동하는가?

로드 롤러 작동 원리의 기본 원칙

로드 롤러는 건설 현장에서 흔히 볼 수 있는 대형 기계로, 토양, 아스팔트 및 기타 재료를 눌러 도로와 건물을 지지할 만큼 단단하게 만드는 역할을 합니다. 가장 단순한 유형은 벽돌처럼 무겁게만 앉아 있는 방식인데, 일부는 1톤에서 20톤 사이의 무게를 가지며, 자체 중량으로 모든 것을 압축하는 작업을 수행합니다. 그러나 진동하면서 굴러가는 고급 모델도 있는데, 이들은 좁은 공간까지 침투하여 일반적인 중량만으로는 도달하기 어려운 깊은 부분까지 재료를 탄탄하게 다질 수 있도록 도와줍니다. 오늘날 대부분의 최신 장비는 개선된 설계와 운전 중 흔들림 정도를 제어하는 더 스마트한 방법 덕분에, 엔지니어들이 실제 조건에서 가장 효과적이라고 판단한 기준에 따라 약 90~95%의 밀도에 도달할 수 있습니다.

정적 압축과 동적 압축: 산업 내 패러독스 이해하기

얇은 아스팔트 층을 시공하거나 옹벽 뒤를 채우는 작업, 또는 노후 도로 표면을 보존하는 등 정밀한 작업이 요구되는 경우 정적 롤러(static rollers)는 충격 손상을 일으키지 않으면서 지속적으로 접촉하기 때문에 적절한 성과를 발휘합니다. 반면 진동 롤러(vibratory rollers)는 입자성 토양을 다룰 때 특히 효과적이며, PWR의 최근 산업 보고서에 따르면 이러한 깊은 층을 약 3배 더 빠르게 다짐할 수 있습니다. 이러한 진동 장비는 시간을 절약하지만, 특히 표면을 그대로 유지하는 것이 중요한 경우에는 정적 롤러만이 적합한 상황이 많습니다. 따라서 두 종류 모두 현장에서 수행해야 할 작업 내용에 따라 각각의 역할을 하게 됩니다.

중량 분포, 압력 가하 및 지면 접촉 역학

12톤 도로 롤러는 일반적으로 드럼 폭과 접촉 면적에 따라 지면에 500~800kPa의 압력을 가합니다. 엔지니어들은 최적의 성능을 결정하기 위해 다음 공식을 사용합니다.

인자	공식	일반적인 값 범위
지상 압력 (kPa)	총 중량 / 드럼 폭	320–850 kPa
접촉 면적 (%)	(드럼 길이 × 폭) / π	매끄러운 드럼의 경우 55–75%

더 넓은 드럼은 단위 면적당 압력을 줄이면서도 균일성을 향상시켜 고속도로급 마감 작업에 중요합니다.

진동이 다짐 효율성 향상에 미치는 역할

진동 시스템은 분당 2,000~4,500회 진동(VPM)으로 작동하여 정지 방식보다 30% 더 깊은 다짐이 가능합니다. 교번하는 전단력은 입자들이 더욱 조밀한 배열로 재정렬되도록 도와줍니다. 최신 진동 장치는 공진 원리를 활용하여 점착성 토양에서 최대 98%의 다짐 효율을 달성함으로써 공사 일정과 구조적 완전성을 크게 개선합니다.

주파수 및 진폭: 진동 성능의 핵심 요소

최적 설정은 재료 종류에 따라 다릅니다:

입자성 토양

• 주파수: 35–50 Hz
• 진폭: 0.8–1.5 mm

점착성 점토

• 주파수: 25–35 Hz
• 진폭: 1.6–2.4 mm

현장 시험 결과에 따르면, 표준 공장 설정 대비 40Hz 주파수와 1.2mm 진폭을 사용할 경우 모래 다짐 속도가 22% 증가하며, 정밀한 조정의 중요성을 보여줍니다(ICPA 2023).

노면 롤러의 주요 구성 요소 및 기능적 역할

노면 롤러의 주요 구성 요소와 작동 기능

최신 노면 롤러는 네 가지 핵심 구성 요소를 통합합니다:

• 드럼: 직접 압력을 가하는 매끄러운 또는 패드풋 실린더
• 엔진: 주행 및 진동을 구동하는 고토크 디젤 또는 전기 동력원
• 유압 시스템: 드럼 움직임과 진동 강도를 제어하는 유압 작동 액추에이터
• 제어 인터페이스: 속도, 주파수 및 실시간 피드백을 관리하는 운전석 패널

최근의 기술 발전으로 이전 모델 대비 유압 반응 속도가 23% 향상되어 작동 중 재료 저항의 변화에 실시간으로 적응할 수 있게 되었습니다.

드럼 진동 메커니즘: 극대화된 효과를 위한 엔지니어링

드럼 내부의 편심 무게추는 분당 진동수(VPM) 1,500~4,000회로 회전하며 물질을 통해 전달되는 기계적 에너지를 발생시킵니다. 이 방식은 정적 압축보다 공극을 18~35% 감소시킵니다. 진폭은 힘의 세기를 조절하고, 주파수는 사이클 속도를 결정합니다. 높은 주파수(>2,500 VPM)는 아스팔트에 적합하며, 낮은 범위(1,800~2,200 VPM)는 입상 토양에 더 적합합니다.

현대 압축 기술을 구동하는 유압 시스템

비례 유압 밸브가 다음을 정밀하게 조절합니다:

1. 드럼 진동 작동
2. 구동 속도 (0–14km/h)
3. 조인트 스티어링 각도 (최대 35° 회전)

폐회로 시스템은 전부하 상태에서도 일정한 압력을 유지하여 가파른 경사에서도 안정적인 성능을 보장합니다.

정밀 작업을 위한 구동, 조향 및 제어 시스템

전륜구동과 자동 트랙션 제어 기능으로 최대 15%의 경사로에서도 바퀴 미끄러짐을 방지합니다. 조인트 조향 시스템은 좁은 반경 회전이 가능하게 하며(최소 9.5미터), 도시 환경에 이상적입니다. ROPS 인증된 조종실은 충격 흡수 마운트를 포함하여 장시간 작업 시 조작자의 피로를 40% 감소시킵니다.

조작자 인터페이스: 제어판 조작 및 실시간 피드백

터치스크린 패널은 실시간 압축 측정값(CMV), 드럼 온도(아스팔트 기준 최적 범위: 120–150°C), 연료 소비량(평균 6.8–8.2L/시간) 등 주요 지표를 표시합니다. Tier-4 엔진은 부하에 따라 자동으로 RPM을 조절하여 배출가스를 22% 줄이면서도 95% 이상의 압축 효율을 유지합니다.

로드 롤러의 유형 및 용도별 장점

건설 프로젝트에서 사용되는 일반적인 로드 롤러 유형

건설 분야에서 네 가지 주요 유형이 우세함:

• 정압식 압착기 (7–20톤) 기초 토양 압축용
• 진동식 압착기 (1,500–4,000 VPM) 입상 토양용
• 공압 롤러 (8–16개의 바퀴) 아스팔트 마감 작업용

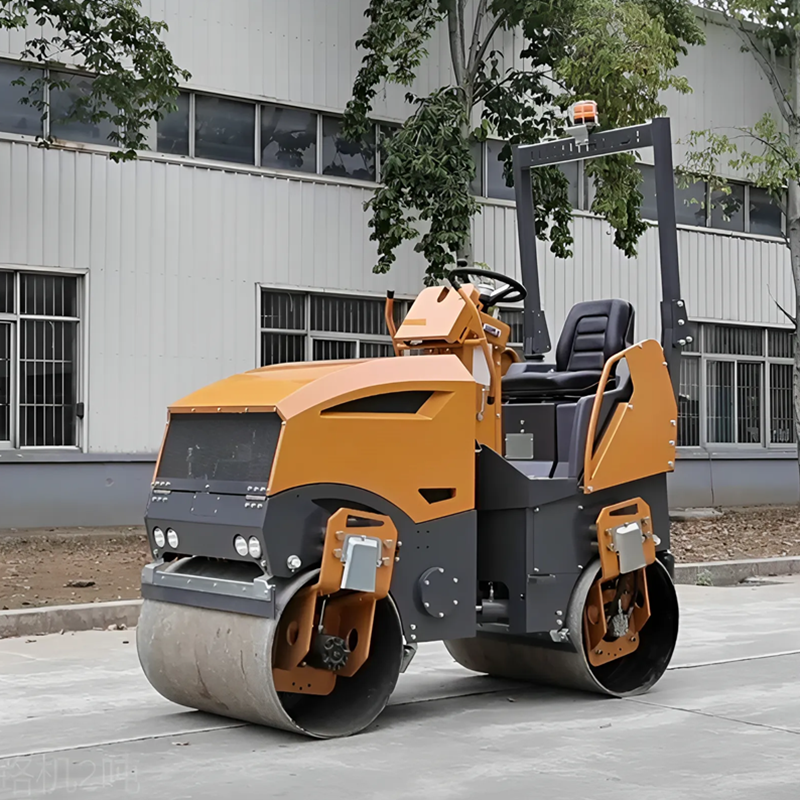

• 텐덤 롤러 도시 포장용 이중 드럼

각각 압축 공정의 특정 단계에 사용됨.

정적 로드롤러와 진동 로드롤러의 기능적 차이

정적 롤러는 8~12톤/㎡의 압력을 발생시켜 점토질 토양에서 85~90%의 다짐도를 달성한다. 진동형 모델은 동적 힘을 추가하여 과립상 재료에서 92~95%의 밀도에 도달한다(ASTM 2021). 2021년 다짐 기준 보고서에 따르면, 진동 장비는 필요한 통과 횟수를 40% 줄여 품질 저하 없이 생산성을 향상시킨다.

토양 종류 및 프로젝트 규모에 따라 적합한 롤러 유형 선택

재료 유형	권장되는 롤러	다짐 깊이
점토/로엄	발 롤러	300–500 mm
모래/자갈	진동 스무스 드럼	200–400 mm
아스팔트 포장면	공압 타이어 롤러	50–150mm

대규모 고속도로 공사는 일반적으로 12톤 이상의 진동 롤러를 사용하지만, 주거지역 보수 공사는 3~5톤의 트анд럼 장비를 선호한다.

특수 롤러: 공압, 트랜덤, 패드풋 적용 사례

공압 롤러(12~30개의 바퀴)는 75~85kPa의 압력을 가하여 아스팔트 마감면의 균일한 형성을 유도하며, 미국 고속도로 프로젝트의 75%에서 사용된다. 조인트가 있는 트랜덤 롤러는 대형 기계가 도달할 수 없는 연석 근처 구역까지 접근이 가능하다. 패드풋 형태의 변형 모델은 젖고 점착성 있는 토양에서 달라붙는 것을 방지하며, 돌기가 있는 드럼은 덩어리를 분쇄하고 상호 결합을 강화한다.

현장 건설에서의 토양 다짐 기술의 과학

도로 롤러 다짐 공정의 단계별 설명

시작하려면 먼저 노반을 준비해야 합니다. 즉, 잔해물을 치우고 지반이 규격에 따라 적절하게 평탄화되었는지 확인해야 합니다. 작업자는 일반적으로 진동을 이용한 다짐 작업으로 넘어가기 전에 해당 구역을 몇 차례의 기본적인 정적 다짐 작업으로 기저면을 안정시킵니다. 이러한 단계별 접근 방식은 토양 입자를 재배열하는 데 효과적이며, 특히 입상 재료를 다룰 때 효과적입니다. 25~40Hz 정도의 진동이 이러한 고착된 입자 결합을 가장 효과적으로 분해하는 것으로 보이며, 이는 도로 롤러에 대한 다양한 연구를 통해 시간이 지남에 따라 입증되었습니다.

층 두께, 수분 함량 및 통과 횟수에 대한 모범 사례

입자성 토양의 경우 대부분의 전문가들은 두께 150~300mm 범위의 층을 권장하지만, 점착성 재료는 일반적으로 두께 약 100~200mm의 층에서 가장 잘 작동합니다. 맥캔 장비(McCann Equipment)의 현장 연구에 따르면, 적절히 준비된 지반 작업 시 약 90%의 밀도에 도달하려면 롤러를 보통 4회에서 8회 정도 통과시키는 것이 필요합니다. 그러나 점토 함량이 높은 토양에는 주의해야 하며, 이 경우 종종 10회 이상의 롤러 통과가 필요하고 운전자는 상당히 속도를 줄여야 합니다. 수분 함량 또한 매우 중요합니다. 미세한 변화조차 큰 영향을 미칩니다. 수분 함량이 단지 2%만 벗어나도 모래질 토양은 잠재적 밀도의 3~5%를 상실할 수 있으며, 이로 인해 추가적인 다짐 작업이 거의 무의미해질 수 있습니다.

최적 밀도 달성: 90~95% 토양 다짐에 대한 데이터 분석

최대 건조 밀도(MDD)의 90~95%를 목표로 압축하면 공기공극이 15% 미만으로 떨어지며, 지반 지지력이 크게 향상됩니다. 도로 공학 보고서에 따르면 이 기준을 충족하면 포장 변형 문제의 78%를 예방할 수 있습니다. 적외선 열화상 기술을 활용하면 2°C 이상의 온도 차이를 감지하여 압축이 부족한 구역을 실시간으로 식별하고 즉시 시정 조치를 취할 수 있습니다.

스마트 압축: 센서와 실시간 모니터링 기술의 통합

최신 롤러 모델에는 압축 맵핑을 위한 GPS와 매초 최대 20번씩 지면의 단단함을 측정하는 첨단 IoT 센서가 장착되어 있습니다. NCHRP에서 수행한 일부 테스트에 따르면, 이러한 신규 시스템은 토양의 과도한 다짐을 줄여주며 에너지 사용량도 약 18퍼센트 절감합니다. 또한 거의 모든 구역을 적절히 다짐하여 약 98퍼센트의 준수율을 달성하는 이상적인 수준에 도달합니다. 특히 주목할 점은 운전석 대시보드에 실시간으로 밀도 맵을 표시해 주는 기능입니다. 이를 통해 작업자는 필요 시 즉시 조정이 가능하므로 일관성이 가장 중요한 대규모 건설 현장에서 전반적인 결과 향상과 실수 감소를 이끌어냅니다.

자주 묻는 질문

로드 롤러의 주요 기능은 무엇입니까?

로드 롤러는 도로 및 건물의 견고한 기반을 만들기 위해 토양, 아스팔트 및 기타 건설 자재를 다짐하도록 설계되었습니다.

정적 롤러와 진동 롤러는 어떻게 다릅니까?

정적 롤러는 주로 자체 무게에 의존하여 재료를 다짐하며, 충격 손상을 일으키지 않고 지속적으로 접촉합니다. 진동 롤러는 진동을 통해 동적 힘을 추가하여 더 깊은 다짐을 달성하며, 특히 입상 토양에서 효과적입니다.

도로 롤러의 성능에 영향을 미치는 요인은 무엇입니까?

도로 롤러의 성능은 지반 압력, 드럼 폭, 접촉 면적, 진동 주파수 및 진폭, 그리고 다짐되는 토양 또는 재료의 종류에 의해 영향을 받습니다.

진동이 다짐 효율성을 어떻게 향상시키나요?

진동은 입자들을 더 조밀한 배열로 재배열시켜 공극을 줄이고 재료 밀도를 증가시키며, 특정 용도에서는 정적 방식보다 더 효과적입니다.

현대 도로 롤러에서 어떤 발전이 이루어졌습니까?

현대 도로 롤러는 유압 반응 시간이 개선되었으며, 고급 진동 메커니즘, 다짐 맵핑을 위한 GPS, 실시간 모니터링을 위한 IoT 센서, 작업과 효율을 최적화하는 스마트 제어 인터페이스를 갖추고 있습니다.
