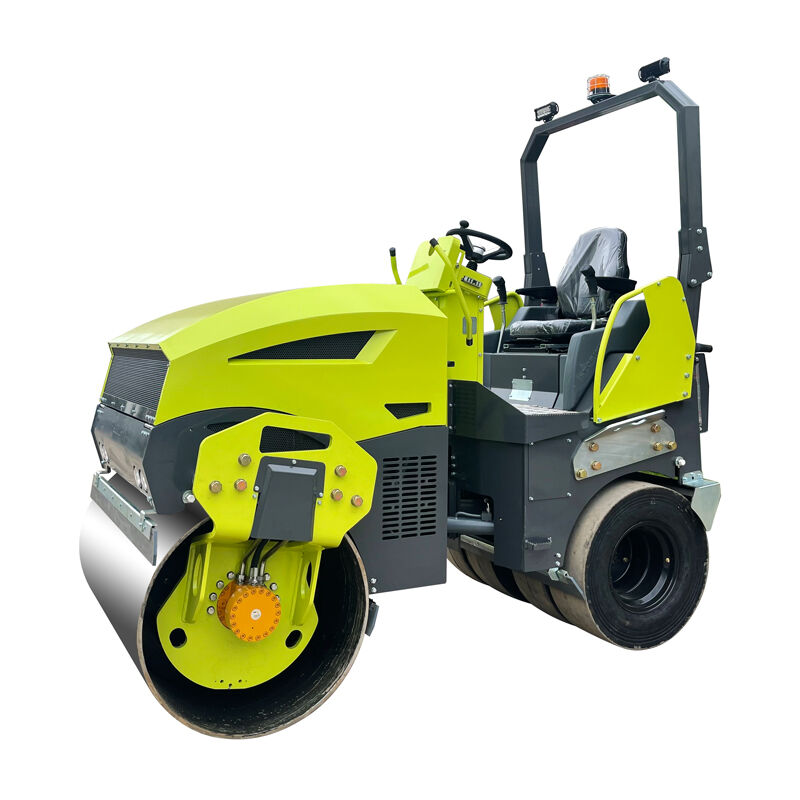

ST4500C | 4,5 tona | Kombinētais vibrācijas līdzetājs

Lauzamais divkāršais vibrācijas slēdzeņa ar diviem bubinām

Kas ir priekšējais tērauda ritenis un aizmugurējais pneimatiskais ritenis?
Priekšējais tērauda ritenis un aizmugurējais pneimatiskais ritenis izmanto atšķirīgu konstrukciju — «priekšējais tērauda ritenis + aizmugurējā pneimatiskā riteņu montāža», ņemot vērā gan vibrācijas blīvēšanas iedarbības spēku, gan riteņu mīcīšanas blīvēšanas efektivitāti, tādējādi sasniedzot divas funkcijas — «efektīvu blīvēšanu + precīzu pielāgošanu». Tērauda ritenis ir atbildīgs par ceļa pamatnes augsnes, smiltīm un šķembām veidotās pamatnes dziļu blīvēšanu, kamēr pneimatiskie riteņi ir atbildīgi par asfaltpokrājuma un stabilās augsnes pamatnes blīvēšanu. Tas ir piemērots nepārtrauktai būvniecībai «pamatne — virskārta» un daudzstāžu darbiem.

Kāda ir ceļa veltnītes funkcija?
Ceļa veltnītes galvenā funkcija ir blīvēt ceļu būvniecībai izmantotos materiālus, piemēram, augsni, smiltis, grants un asfalts maisījumu, izmantojot pašas ierīces svaru vai vibrācijas ietekmi. Tas uzlabo blīvēto materiālu blīvumu, līdzenumu un stabilitāti, samazina to porainību, palielina slodzes izturību un pretestību deformācijām, kā arī nodrošina ceļu, pamatu, diķu un citu inženierbūvju būvniecības kvalitāti un ekspluatācijas ilgumu.

Funkcijas

• Apvadīts ar slavenās zīmes spēku, kvalitātes garantiju. izcilas uzvedības raksturlielumi.
• Lauva acu ķermenis, plašs redzamais lauks, skaists un lielisks.
• ievestais hidrauliskais mainīgais pumps un kvantitatīvais motors, bez starpnieka ātruma maiņa, gaitā uz priekšu un atpakaļ.
• LED ekrāna instrumentu panelis.
• Priekšējā un aizmugurējā apgaismojuma & brīdinājuma gaismas, var tikt izceltas naktī.

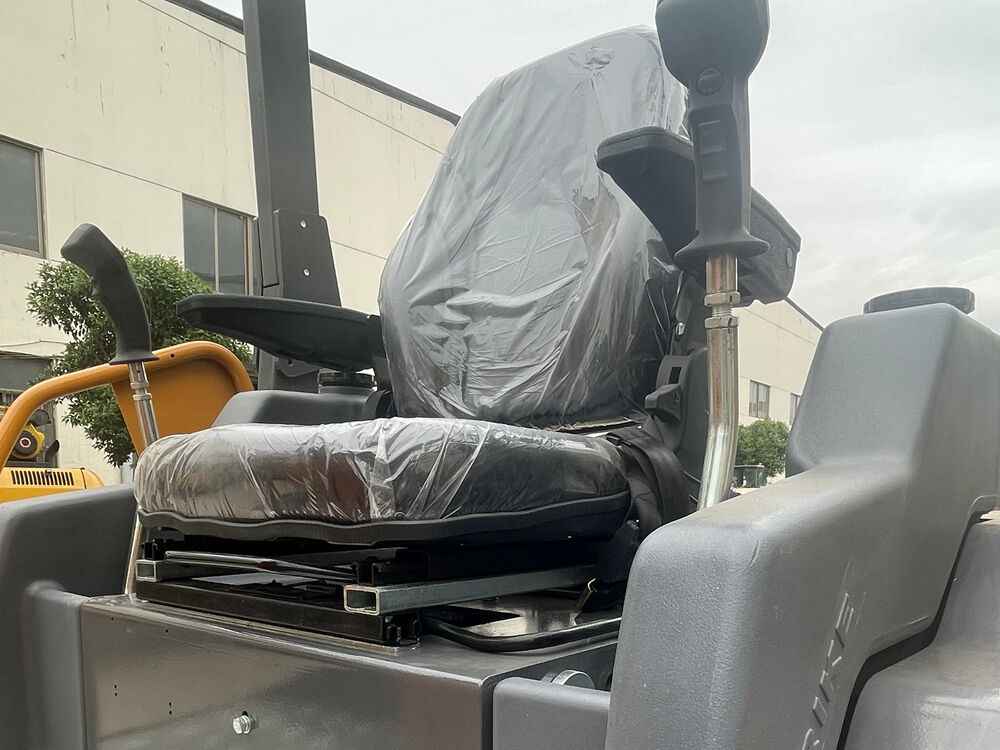

• Ergonomiskā vadīšana.
• Produkts ir ieguvis CE sertifikāciju, un tā dizains ir atbalsts no Sarkanā Zvaigznes balvas.
• Dzelzs riteņis ir aprīkots ar kontūras gaismu, kas ērti operējama, droša un efektīva.

Produkta parametrs

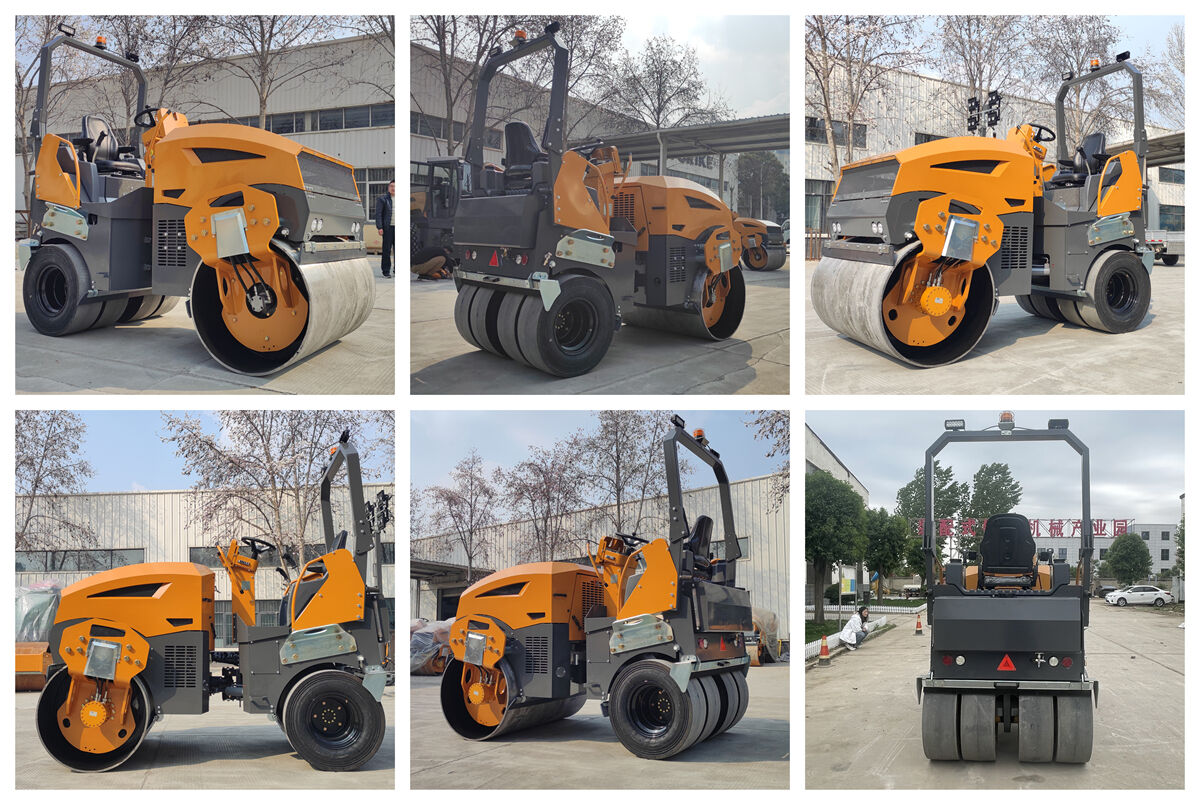

Produkta detaļas

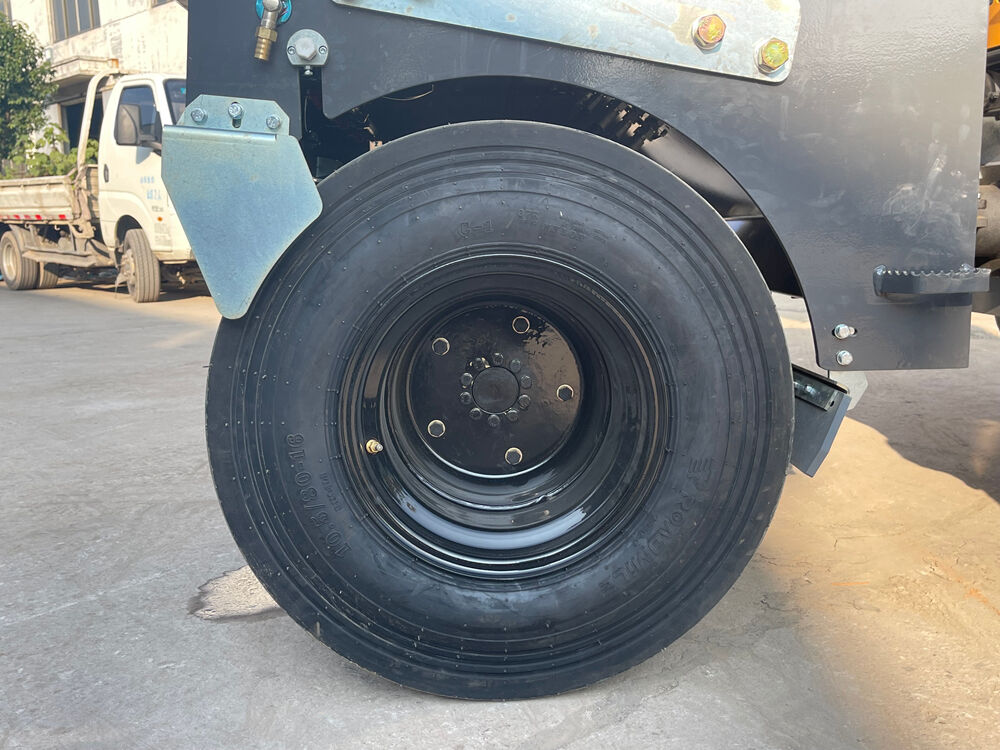

ST4500C izmanto klasisko konstrukciju ar priekšējiem tērauda riteņiem un aizmugurējiem gumijas riteņiem, kas nodrošina līdzsvaru starp blīvēšanas spēku un braukšanas stabilitāti: priekšējie riteņi ir biezāki tērauda cilindri ar statisko lineāro slodzi 140 N/cm, nodrošinot spēcīgu blīvēšanas iekļūšanas spēku; aizmugurējie riteņi ir riepu veida, ar pārklājošu riteņu novietojumu un centrālo balstkonstrukciju, kas nodrošina lielu zemes saskares virsmu, stabila braukšana bez slīdēšanas un piemērotība dažādu materiālu blīvēšanai.

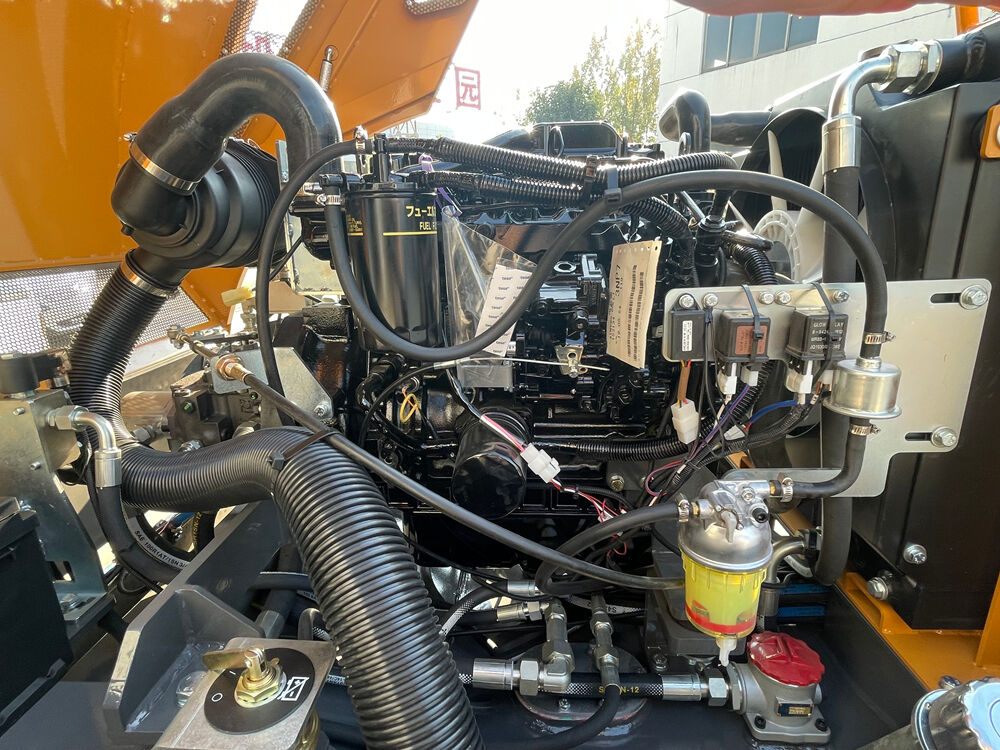

1. Dzinējsistēma
Šis aprīkojums ir aprīkots ar trim pazīstamiem zīmolu dīzeļdzinējiem, kuri visi ir četrtaču, rindveida un ūdens dzesēti dīzeļdzinēji. Tie ir jaudīgi un enerģijas taupīgi, kā arī elastīgi pielāgojami dažādiem būvniecības slodzēm.
Changchai ZN490B dzinējs: izvades jauda 36 kW, rotācijas ātrums 2400 apgr/min
Yanmar 4TNV88 dzinējs: izvades jauda 34,5 kW, rotācijas ātrums 3000 apgr/min
Kubota V2403 dzinējs: izvades jauda 33,6 kW, rotācijas ātrums 2400 apgr/min
Aprīkojums ir aprīkots ar 12 V elektrisko sistēmu, kura darbība ir uzticama.
Hidrauliskā motora piedziņas metode ir kombinēta ar 60 L lielas ietilpības hidrauliskā eļļas uzglabāšanas tvertni, nodrošinot efektīvu un gludu jaudas pārnesi.
44,5 L degvielas tvertne un 180 L ūdens tvertne efektīvi pagarina nepārtrauktās darbības ilgumu un samazina vidūceļa papildināšanas biežumu.

2. Dzinēja un vadības sistēma
Vadības sistēma darbojas, izmantojot hidraulisko motoru, un tā ir aprīkota ar nepārtrauktas mainīgās ātruma projektēšanu. Gaitas ātrumu var brīvi regulēt diapazonā no 0 līdz 12 km/h, kas ir piemērots dažādiem būvniecības tempiem.
Stūres sistēma izmanto hidraulisko cilindru, kas piestiprināts ar locītavu, un svārstošo locītavu struktūru. Tā nodrošina gludu un precīzu stūrēšanu, kuras pagrieziena rādiuss ir tikai 4380 mm. Pat tad, ja darbojas šaurā telpā, to viegli kontrolēt.
Bremžu sistēma ir aprīkota ar mainīgā tilpuma pistoniem darbināmu sūkni, nodrošinot stabila un uzticama bremzēšanas veiktspēju un garantējot būvniecības drošību.
Vibrācijas sistēma izmanto priekšējo vibrācijas konstrukciju. Hidrauliskais motors darbina vibrācijas bungu. Vibrācijas frekvence sasniedz 50 Hz, amplitūda ir 0,5 mm, un vibrācijas spēks var sasniegt 68 kN. Kombinējot ar 17 mm biezu tērauda bungu un 900 mm bungas diametru, blīvēšanas efekts ir izcils.



Iekārta ir aprīkota ar periodiskas spiediena pulverizācijas sistēmu, kas efektīvi novērš materiālu pielipšanu rullīšiem un uzlabo blīvēšanas kvalitāti.



3.Izmērs
Svars: Darba svars ir 4150 kg, statiskā līnijas slodze ir 140 N/cm, un kopējais izmēru dizains ņem vērā gan elastību, gan stabilitāti.

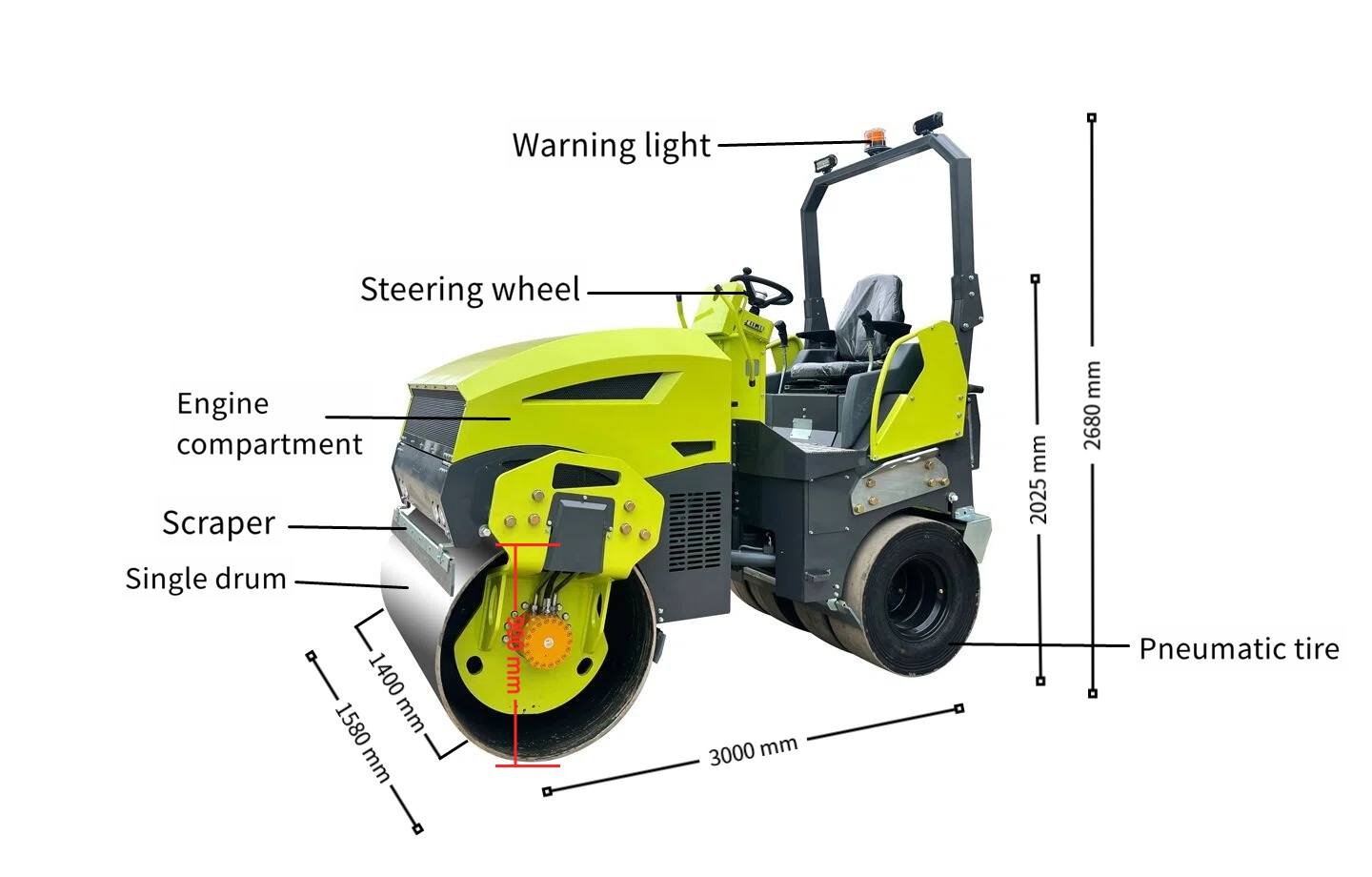

Darba izmēri: Darba platums — 1580 mm, bungas platums — 1400 mm, bungas diametrs — 900 mm, kas ļauj efektīvi pārklāt darba zonu;
Ierīces izmērs: Kopējais garums — 3000/2905 mm, kopējais augstums — 2025/2680 mm, riteņu attālums — 1960 mm, nobīdītais riteņu attālums — 50 mm, elastīga vadība un liela ekspluatācijas stabilitāte.

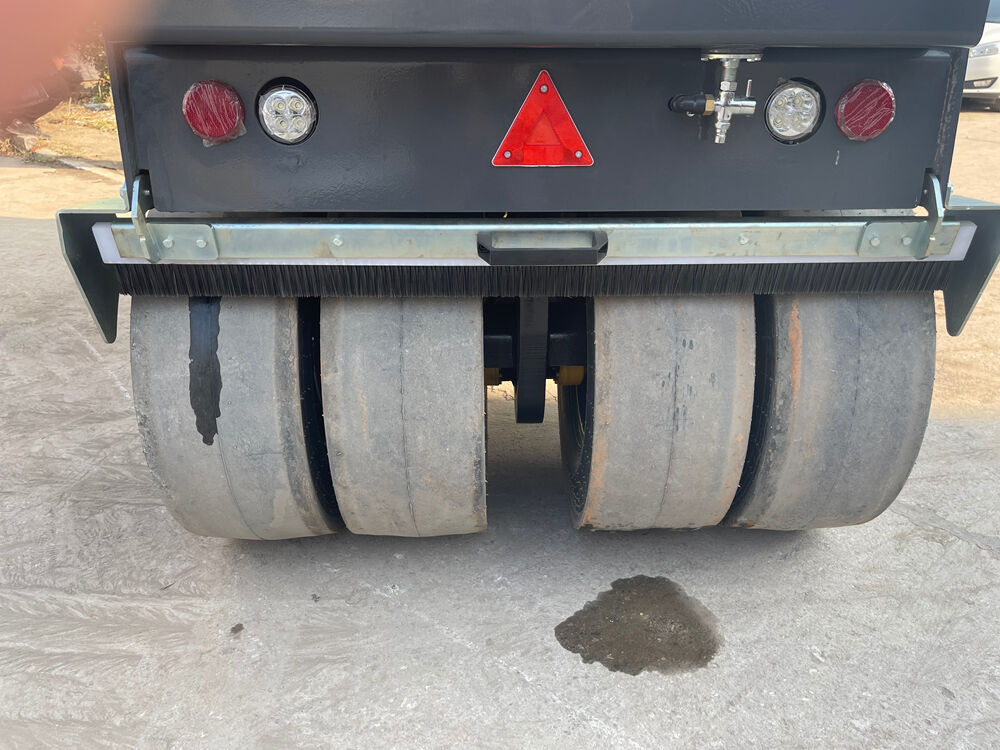

Riepas izmērs: Riepu konfigurācija sastāv no četrām riepām ar izmēru 10.5/80-16. Kopējais riepu platums ir 1340 mm. Atbalsta veids var būt vai nu vidusriteņu atbalsts, vai divpusējs atbalsts, un tā ir piemērota dažādiem būvniecības scenārijiem.

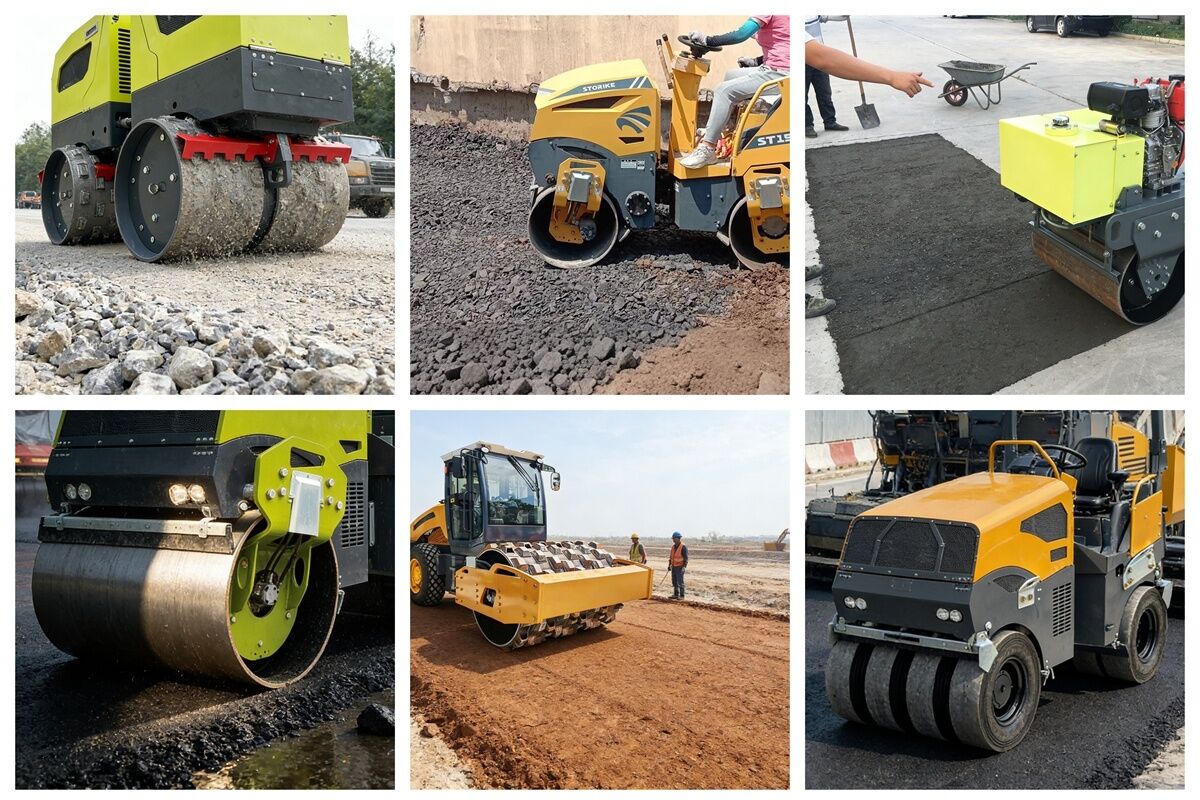

4.LIETOJUMS
Priekšējo tērauda riteņu un aizmugurējo riepu strukturālās priekšrocības un elastība ļauj ST4500C plaši izmantot:
· Komunālā inženierijas darbi: pilsētas ceļu remonts, trotuāru ieklāšana, cauruļvadu aizpildes blīvēšana;
· Infrastruktūras būvniecība: dzīvojamās teritorijas ceļi, lauku ceļi, automašīnu stāvvietu seguma blīvēšana;
· Vietnes izlīdzināšana: ainavu veidošanas vietas, rūpnīcas grīdas, sporta laukumu pamatnes blīvēšana;
· Materiālu pielāgošana: asfaltpārklājuma precīzā blīvēšana, betona pamatnes priekšapstrāde, augsnes/smilšakmens pamatnes blīvēšana;
· Remonta darbi: vietējā pamatnes nostiprināšana un virsmas izlīdzināšana veco ceļu renovācijas laikā.

5. Pakalpojums
Pilnīga servisa garantija: Piedāvājam viena gada garantijas periodu un profesionālu servisa komandu, kas ir pieejama 24/7 tiešsaistē. Ja rodas aprīkojuma problēmas, jūs varat jebkurā laikā zvanīt servisa karstajai līnijai. Mēs nekavējoties reaģēsim un sniegsim jums pilnu pakalpojumu klāstu, tostarp tehnisko konsultāciju, bojājumu diagnostiku un apkopes norādījumus, nodrošinot, ka jūsu būvdarbi notiek bez rūpēm.



6. Iepakošana un transportēšana
Mēs nodrošinām koka kastes iepakošanu un stingri aizsargājam jūsu mašīnas korpusu, kā arī tās komponentus un krāsojuma pārklājumu, lai novērstu skrāpējumus. Ir iespējama arī individuāla iepakošana. Mēs izvēlēsimies jums piemērotu transportēšanas veidu. Ja jums ir kuģu pārvadātājs, mēs arī varam nogādāt mašīnu uz jūsu norādīto kuģu pārvadātāja adresi.

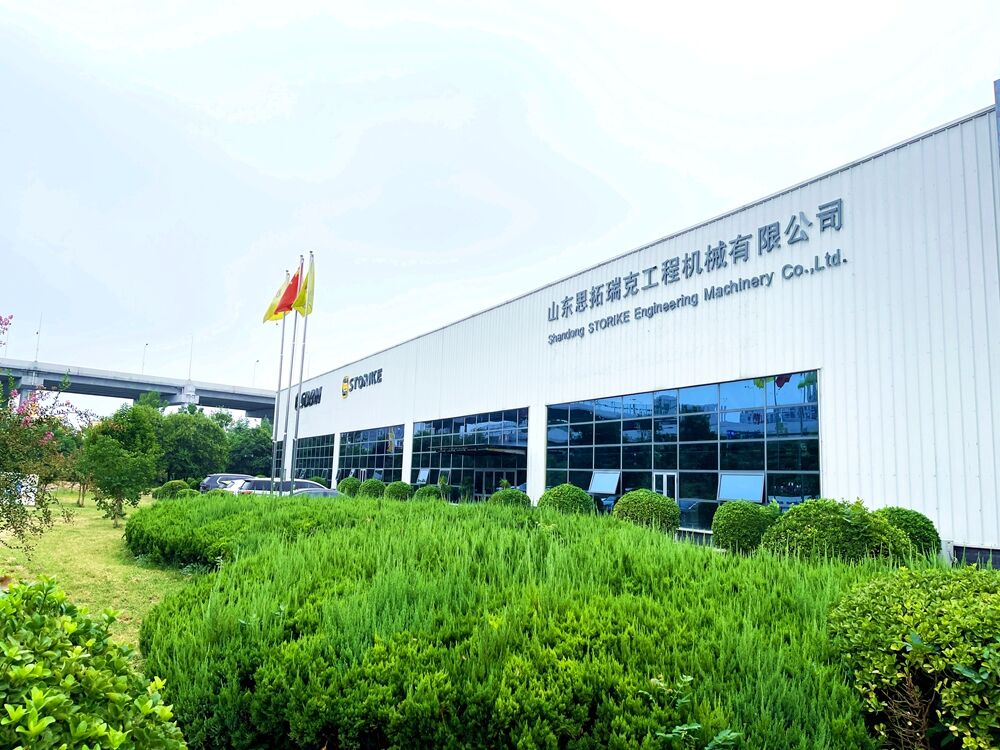

Uzņēmuma ievads
STORIKE ir profesionāls inženierijas aprīkojuma ražotājs ar 15 gadu ražošanas pieredzi, specializējies tādu produktu ražošanā kā vieglās tornīšu iekārtas, plākšņu kompaktori, ceļu veltni, ekskavatori un kravneši. Mūsu produktiem ir iegūtas CE, EPA un Euro 5 sertifikācijas, un tos var elastīgi pielāgot atkarībā no dzinēju tipiem, vienlaikus nodrošinot visaptverošu OEM/ODM pakalpojumu atbalstu. Visi produkti tiek pakļauti stingrai kvalitātes kontrolei. Mēs esam piedalījušies Kantonas tirdzniecības izstādē un starptautiskajās celtniecības mašīnu izstādēs, kalpojot vairāk nekā 100 valstīm visā pasaulē. Mums ir 6 specializēti pārdošanas un servisa nodaļas un 23 000 kvadrātmetru liela moderna ražošanas bāze. Mēs sirsnīgi aicinām pasaules klientus apmeklēt mūsu rūpnīcu un izpētīt sadarbības iespējas.

Ieteicamais lietojums
Šeit ir daži drošības padomi, kas palīdz jums uzturēt iekārtu un pagarināt tās kalpošanas laiku:
Drošības padomi un apkopēs nepieciešamie norādījumi:
· Darbības laikā neveiciet aprīkojuma tīrīšanu vai apkopi. Rotējošās daļas var izraisīt personiskus ievainojumus.
· Aizliegts tīrīt detaļas ar benzīnu, citiem kurināmājiem vai uzliesmojošiem šķīdinātājiem, īpaši noslēgtās telpās; no kurināmājiem un šķīdinātājiem izdalītās tvaiki viegli uzkrājas, kas var izraisīt sprādzienu.
· Regulāri pārbaudiet aprīkojuma ārējās pogas, lai nodrošinātu to normālu darbību.
· Regulāri nodrošiniet aprīkojuma operatoriem profesionālu ekspluatācijas un drošības apmācību.
· Nepieslēdziet aprīkojumu vietās, kur ir uzliesmojošas vielas, kurināmāji vai uzliesmojoši tvaiki.
· Pēc aprīkojuma izslēgšanas nekavējoties izslēdziet dzinēju, uzglabājiet to tīrā, sausā vietā bērniem nepieejamā vietā un nodrošiniet standartizētu uzglabāšanu.
· Neizņemiet gaisa filtru vāku, papīra filtrējošo elementu un priekštīrītāju, kamēr dzinējs darbojas.
· Pirms aprīkojuma pacelšanas, pacelšanas vai tehniskās apkopes veikšanas obligāti nostipriniet locītavas vadības savienojumu vietā ar bloķēšanas stieņu.
· Mēs nodrošinām lietošanas instrukcijas un ekspluatācijas ieteikumus. Lūdzu, izmantojiet mašīnu saskaņā ar instrukciju, lai nodrošinātu personīgo drošību un novērstu iekārtas bojājumus.
