SVH50 | 560KG | Wal wibracyjny

Przenośny wibrator dwubębnowy

Czym jest wibracyjny walec drogowy do prowadzenia za sobą?
Wibracyjny walec drogowy do prowadzenia ręcznie to mała, przenośna maszyna do zagęszczania, obsługiwana ręcznie przez operatora. Charakteryzuje się zwartą konstrukcją i dużą elastycznością w użytkowaniu, co czyni ją odpowiednią do miejsc o ograniczonej przestrzeni oraz do zagęszczania na małą skalę. Dostępna jest w wersjach z jednym/lub dwoma kółkami, statyczną/lub wibracyjną oraz napędzaną paliwem/lub prądem elektrycznym. Zastosowanie obejmuje głównie naprawy komunalne, zasypanie wykopów, drogi wiejskie/chodniki oraz zagęszczanie gleby, piasku, asfaltu i innych materiałów w narożnikach dużych dróg.

Jaka jest funkcja walcarki drogowej?
Główną funkcją walcarki drogowej jest zagęszczanie materiałów stosowanych przy budowie dróg, takich jak gleba, piasek, żwir oraz mieszanka asfaltowa, za pomocą własnej masy lub siły uderzeniowej wibracyjnej. Dzięki temu poprawia się zagęszczenie, wypoziomowanie i stabilność zagęszczanych materiałów, zmniejsza się ich porowatość, zwiększa nośność i odporność na odkształcenia oraz zapewnia się jakość wykonania i trwałość eksploatacyjną dróg, fundamentów, wałów przeciwpowodziowych oraz innych obiektów inżynierskich.

Cechy

• Wyposażony w produkty znanego markowegoPOWER, gwarancja jakości, wyższe wydajności
• Ogólny rozprysk, szeroki zasięg widzenia, piękny i hojny
• Mały promień działania, może działać w wąskich obszarach
• Zastosowanie krajowej znanej marki hydraulicznego pompy, silnika,wysoka jakość i wysoka stabilność
• Wydłużone oparcia rąk, łatwe w obracaniu, oszczędzające siły
• Transmisja wykorzystuje japońskie łożyska toczne FYH Seiko, aby zagwarantować wydajność pracy całego urządzenia

Parametr produktu

Szczegóły produktu

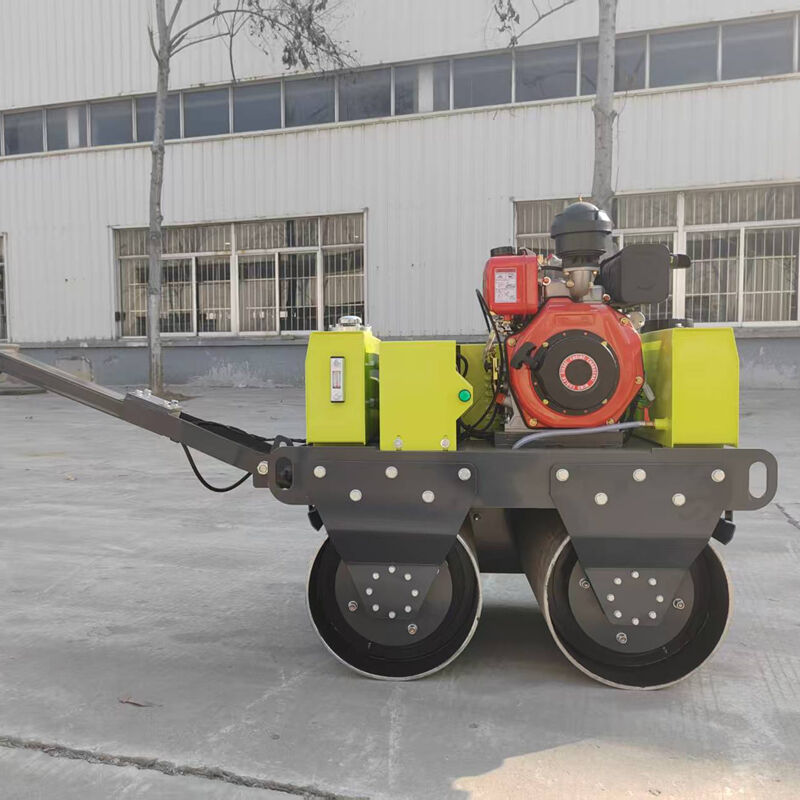

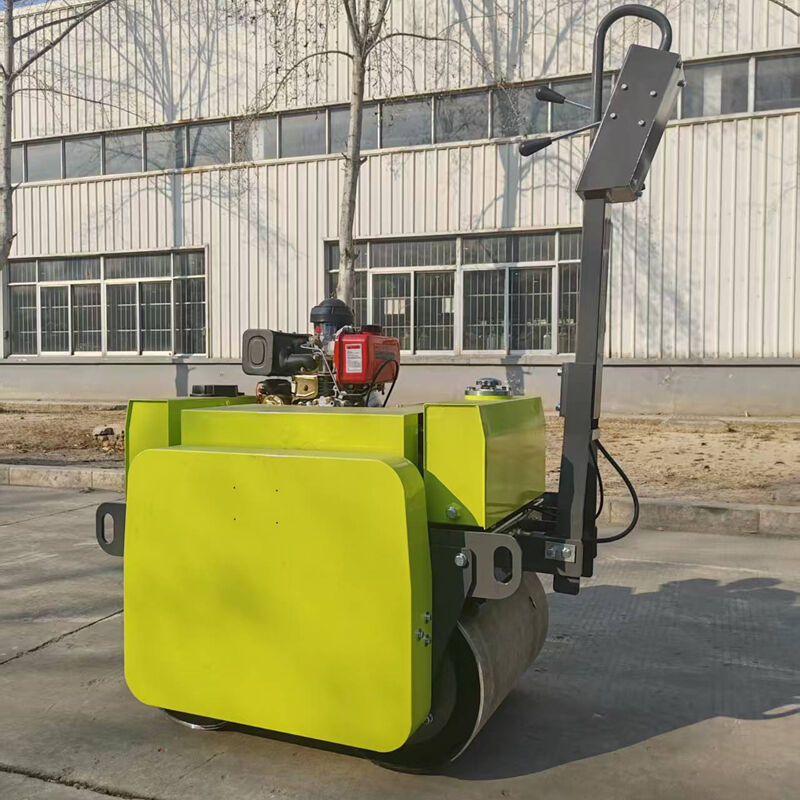

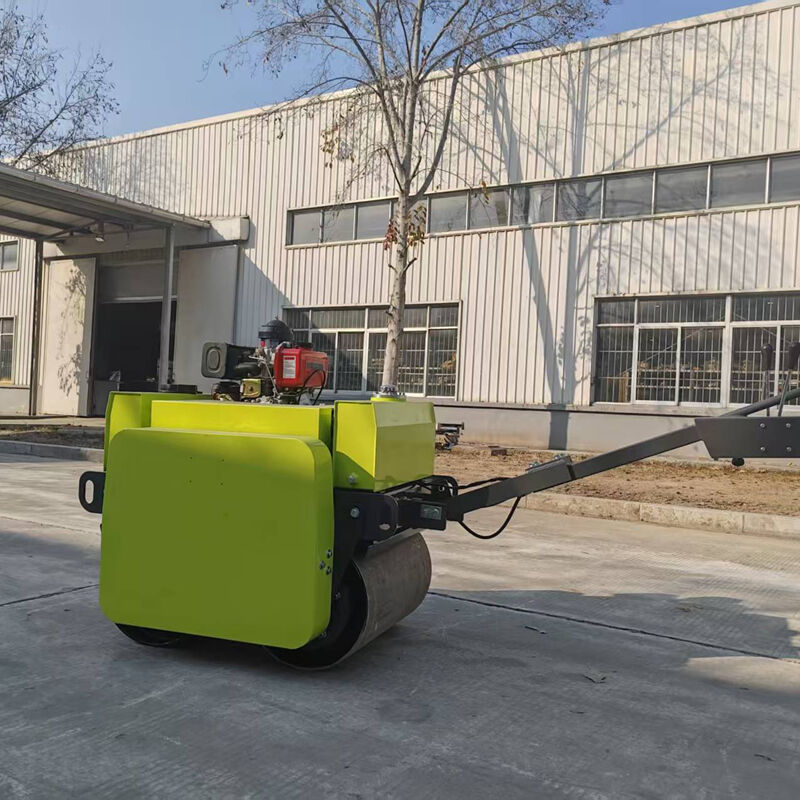

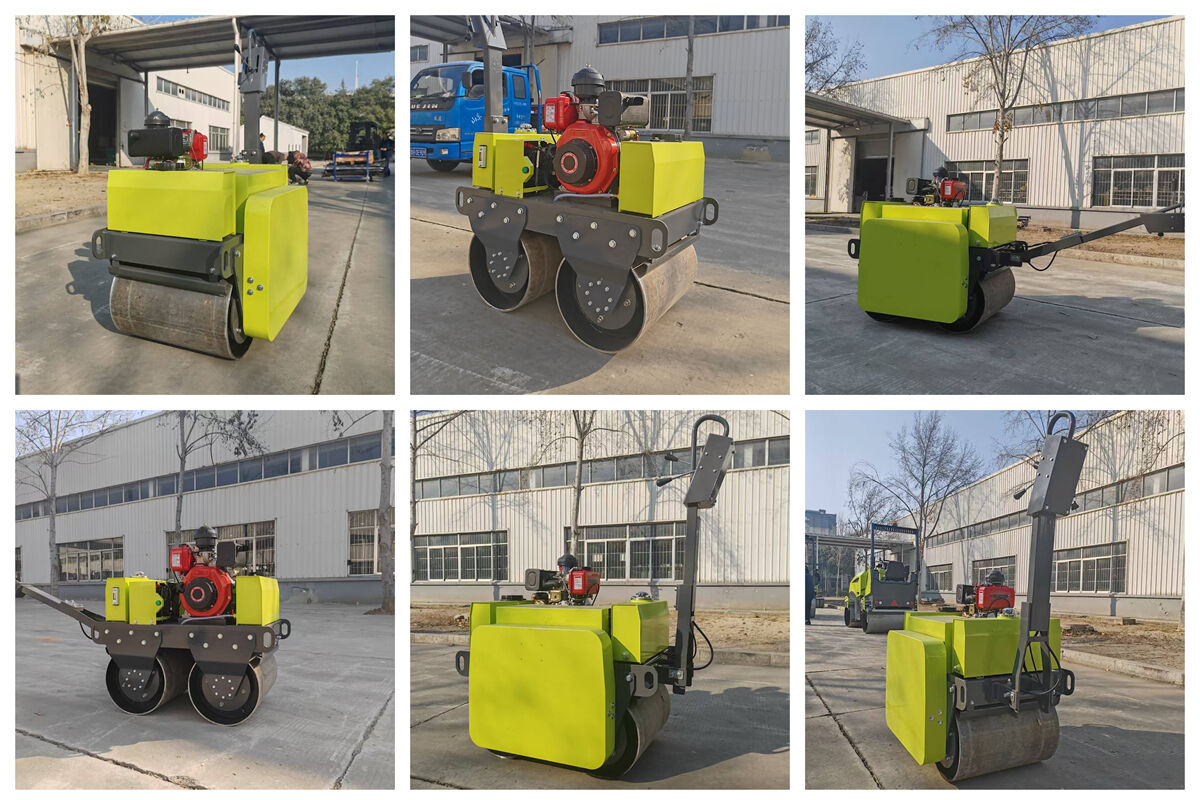

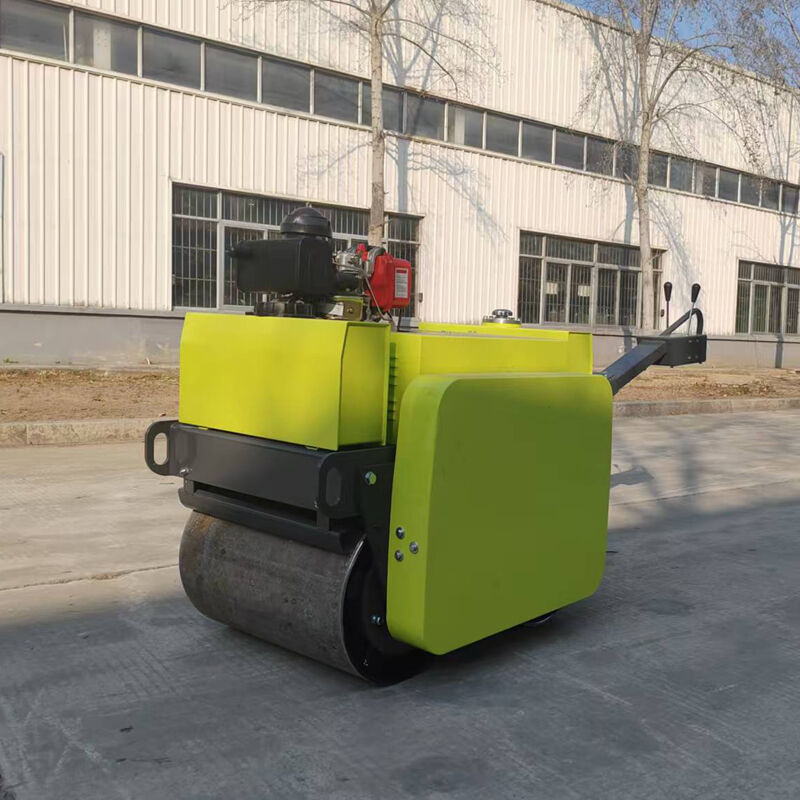

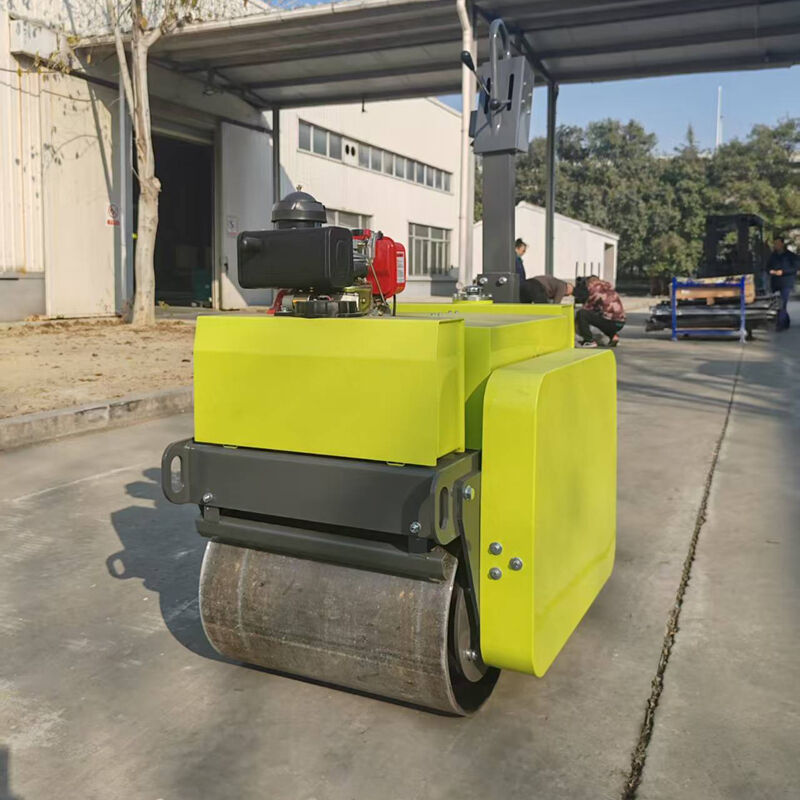

Seria małych walców drogowych SVH50 obejmuje trzy modele: SVH50, SVH50C oraz SVH50S. Dzięki stabilnej wydajności, niezawodnemu systemowi wibracji i jednostce napędowej zapewnia ona optymalny balans między wydajnością zagęszczania a wygodą obsługi, a także kompleksową obsługę posprzedażową gwarantującą bezproblemowy przebieg robót budowlanych.



1. System napędowy
Trzy modele są wyposażone w zróżnicowane, wysokiej jakości źródła zasilania, precyzyjnie dopasowane do wymagań różnych scenariuszy pracy, przy jednoczesnym zachowaniu równowagi między mocą wyjściową a oszczędnością paliwa.
Model SVH50 jest wyposażony w czterosuwowy silnik benzynowy Honda GX270 o mocy wyjściowej 6,7 kW i stabilnej prędkości obrotowej 3600 obr./min. Obsługuje on zarówno ręczny rozruch za pomocą linki, jak i rozruch elektryczny, co zapewnia łatwe uruchomienie i sprawdza się w warunkach pracy wymagających szybkiej reakcji układu napędowego.
SVH50C jest wyposażony w czterosuwowy silnik wysokoprężny Changfa/Changchai/Kama178 o mocy wyjściowej 4,4 kW, zapewniający ciągłą pracę przy prędkości obrotowej 3600 obr/min. Charakteryzuje się wyjątkową opłacalnością.

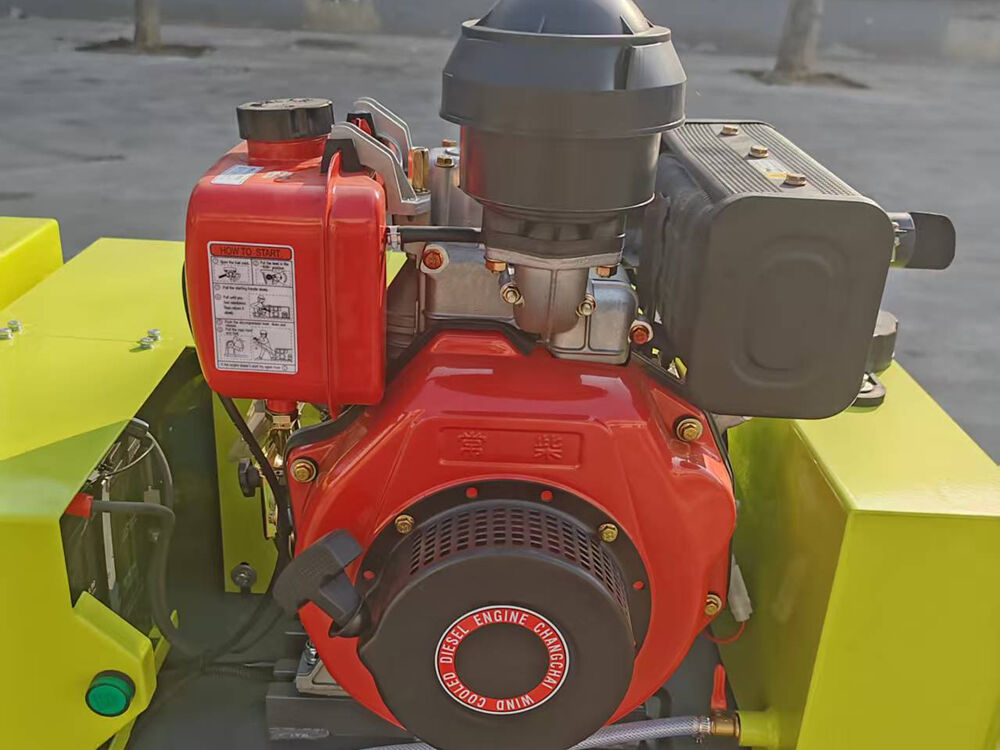

SVH50S jest wyposażony w silnik wysokoprężny Changchai R180 z chłodzeniem parowym wodnym o mocy wyjściowej 5,7 kW i prędkości obrotowej 2600 obr/min. System chłodzenia wodnego skutecznie gwarantuje stabilność pracy w trybie długotrwałym i o wysokim natężeniu.

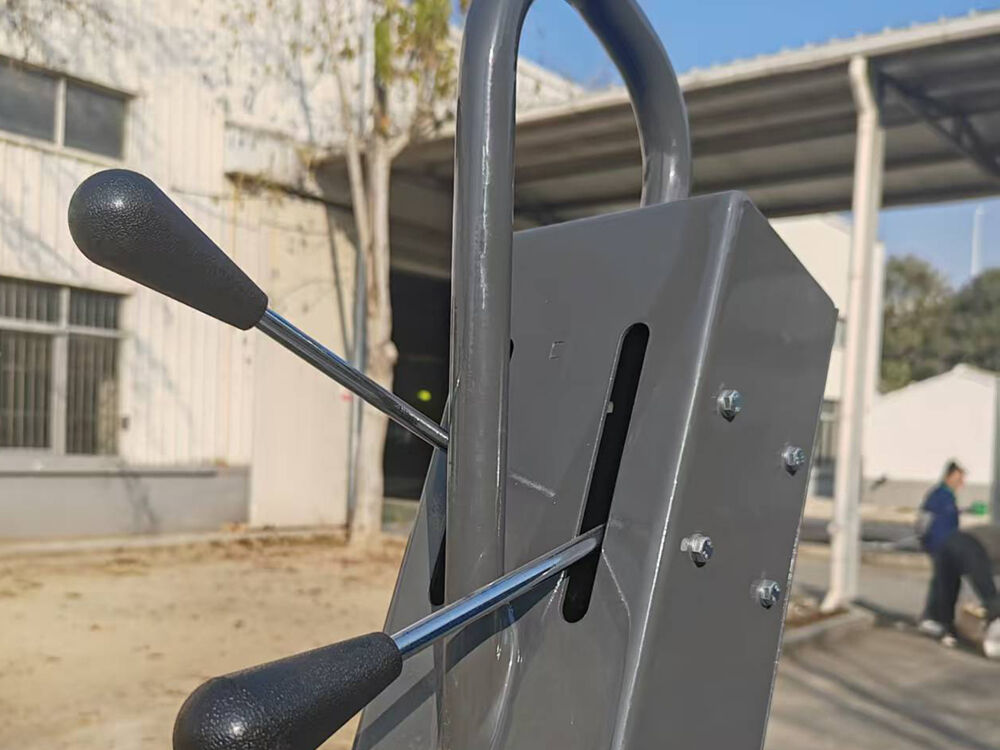

2. Układ napędowy i sterowania



Układ napędowy wykorzystuje dwukierunkowy hydrauliczny napęd łańcuchowy, zapewniając płynne i wydajne przekazywanie mocy. W połączeniu z ciągłą regulacją prędkości w zakresie 0–4 km/h umożliwia precyzyjne kontrolowanie postępu pracy i nadaje się do dokładnych zadań zagęszczania w ciasnych przestrzeniach.
Teoretyczna zdolność wspinaczki całej serii wynosi 30%, co pozwala mu łatwo radzić sobie z pracą na terenach nachylonych oraz spełniać wymagania budowlane złożonych placów robót.
System wibracyjny wykorzystuje konstrukcję z dwoma kołami wibracyjnymi – przodem i tyłem. Częstotliwość wibracji jest stabilna na poziomie 70 Hz, amplituda wynosi 0,6 mm, a siła wzbudzenia może osiągać 30 kN. Efekt zagęszczania jest wyjątkowy i skutecznie poprawia gęstość podłoża; urządzenie nadaje się do zagęszczania różnych rodzajów nawierzchni drogowych.
SVH50 jest wyposażony w grawitacyjny system rozpylania wody. Duża pojemność zbiornika wody (20 L) skutecznie zapobiega przywieraniu materiałów do obwodu kół podczas procesu zagęszczania, zapewniając równomierną powierzchnię zagęszczonej nawierzchni.



3.Rozmiar
Szczegóły maszyny: Całkowita masa robocza maszyny wynosi jednolicie 530 kg. Statyczne obciążenie liniowe wynosi 45 N/cm, a ciśnienie wywierane na podłoże jest umiarkowane. Maszyna może pracować na delikatnych podłożach bez uszkadzania warstwy nośnej.
Wymiary wałka: Szerokość bębna wynosi 600 mm, a średnica bębna – 426 mm. Zasięg i wydajność zagęszczania są dobrze zrównoważone.

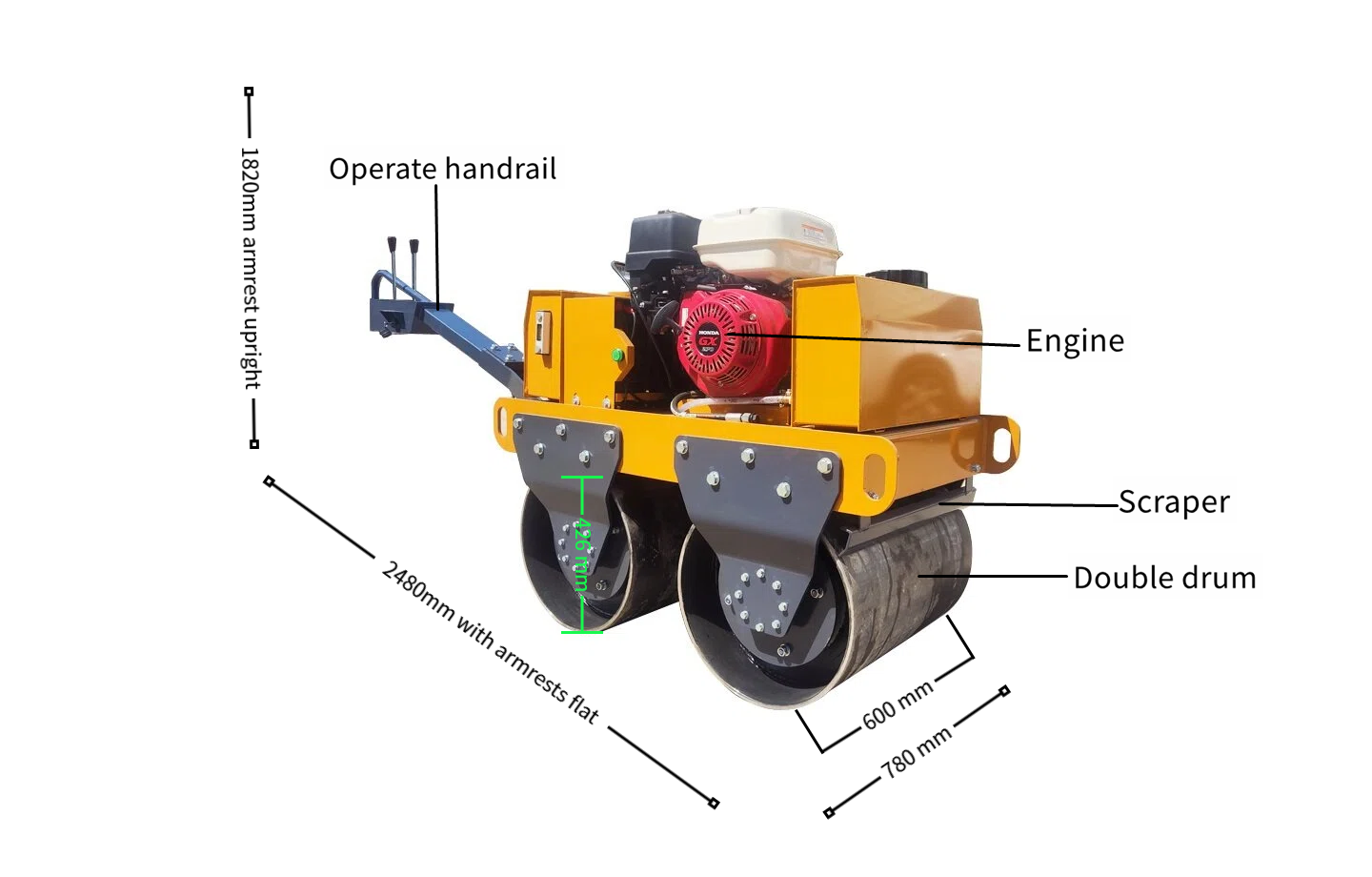

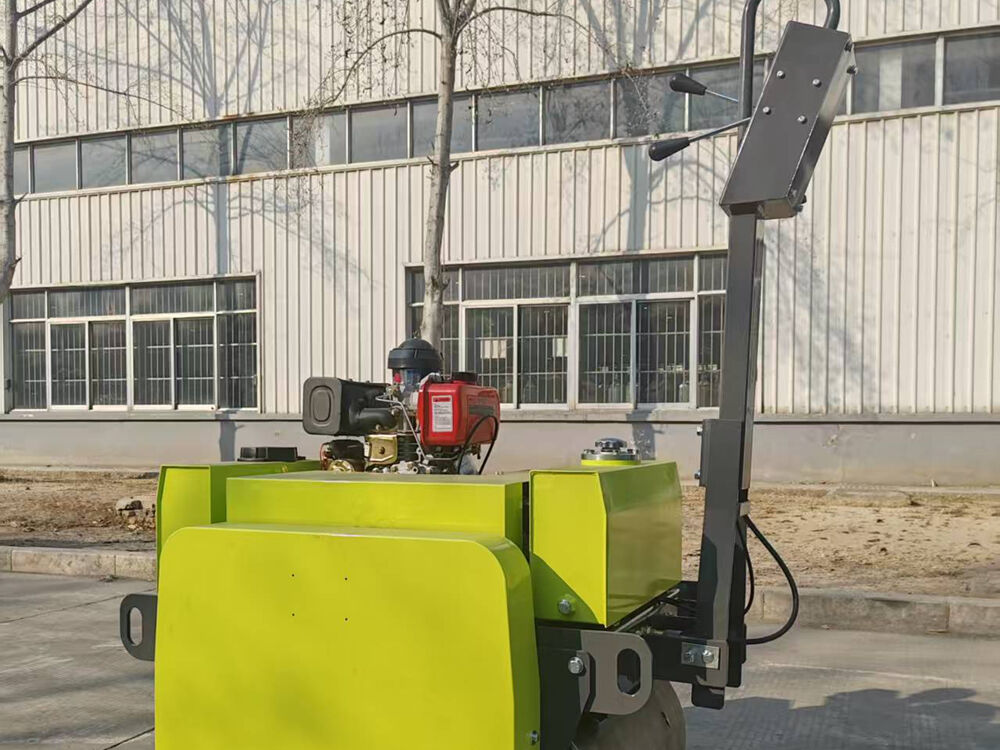

Wymiary maszyny: Pełna szerokość wynosi 780 mm. Przy poziomym ustawieniu z poręczami długość wynosi 2480 mm. Przy pionowym ustawieniu poręczy wysokość wynosi 1820 mm. Maszyna może również swobodnie obracać się w ciasnych przestrzeniach podczas pracy; wymiary opakowania to 1300 × 840 × 1050 mm, co zapewnia wygodę transportu i przechowywania oraz redukuje koszty logistyczne.
Pojemność zbiornika wody: Modele SVH50 i SVH50C mają pojemność 20 l, co spełnia wymagania dotyczące rozpylania wody i zagęszczania. Model SVH50S pomija system nawadniania i skupia się na kluczowych zastosowaniach zagęszczania w przypadku modeli wysokoprężnych z chłodzeniem wodnym.

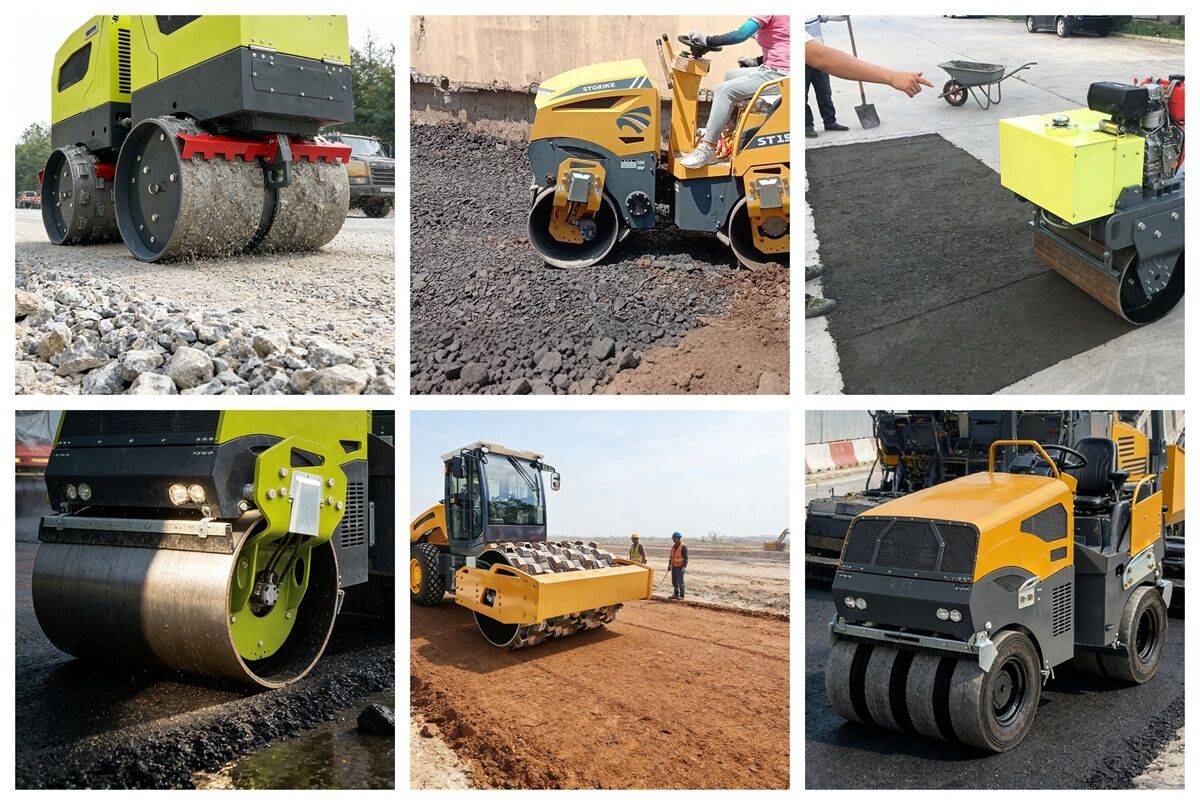

4.wykonanie
Model SVH50 charakteryzuje się elastyczną manewrowością oraz wysoką wydajnością zagęszczania i jest szeroko stosowany w różnych małych projektach inżynieryjnych:
· W inżynierii miejskiej może być stosowany do brukowania chodników, budowy dróg osiedlowych, zasypki i zagęszczania wykopów podziemnych przewodów oraz naprawy wyrw na drogach;
· W inżynierii drogowej nadaje się do zagęszczania warstwy podbudowy i warstwy nawierzchni dróg wiejskich oraz ścieżek turystycznych; może również wspierać duże projekty drogowe, wykonując zagęszczenie obszarów trudno dostępnych, takich jak pobocza i narożniki;
· W infrastrukturze ogrodowej znajduje zastosowanie przy zagęszczaniu gleby na drogach podwórkowych oraz w obszarach zielonych przeznaczonych do uprawy roślin, zapobiegając późniejszemu osiadaniu gruntu;
· Do układania cienkich warstw asfaltu na posadzkach fabrycznych i parkingach oraz do zasypki i zagęszczania małych wykopów fundamentowych budynków itp.

5. Usługi
Kompleksowa gwarancja usługowa: Ofertujemy okres gwarancyjny wynoszący jeden rok oraz profesjonalny zespół serwisowy dostępny online 24/7. W przypadku problemów z urządzeniem można w każdej chwili zadzwonić na infolinię serwisową. Natychmiast odpowiemy i zapewnimy pełny zakres usług, w tym konsultacje techniczne, diagnostykę usterki oraz wskazówki dotyczące konserwacji i naprawy – dzięki czemu realizacja Państwa inwestycji przebiegnie bezproblemowo.



6. Opakowanie i wysyłka
Dostarczamy opakowanie w drewnianych skrzyniach i starannie chronimy obudowę maszyny zgodnie z wymaganiami, w tym jej komponenty oraz wykończenie malarskie, aby zapobiec powstaniu zadrapań. Możliwe jest również zamówienie niestandardowego opakowania. Dobierzemy dla Państwa odpowiednią metodę transportu. Jeśli korzystacie Państwo z usług przewoźnika, możemy dostarczyć maszynę do wskazanej przez Państwa lokalizacji przewoźnika.



Informacje o firmie

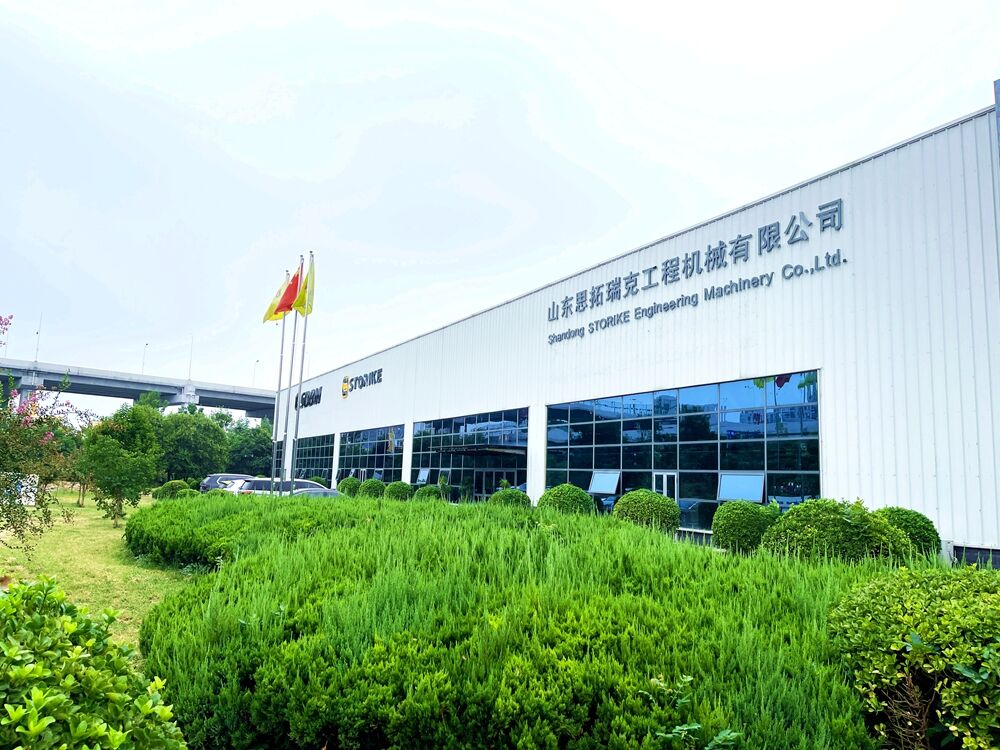

STORIKE to profesjonalny producent sprzętu inżynieryjnego z 15-letnim doświadczeniem produkcyjnym, specjalizujący się w takich produktach jak wieże oświetleniowe, wibratorzy płytowe, wałki drogowe, koparki i ładowacze. Nasze produkty posiadają certyfikaty CE, EPA oraz Euro 5 i mogą być elastycznie dostosowywane pod kątem typów silników, a także oferujemy kompleksową obsługę usług OEM/ODM. Wszystkie produkty podlegają ścisłej kontroli jakości. Wzięliśmy udział w Targach Kantonu oraz międzynarodowych targach maszyn budowlanych, obsługując ponad 100 krajów na całym świecie. Dysponujemy 6 dedykowanymi działami sprzedaży i obsługi oraz nowoczesną bazą produkcyjną o powierzchni 23 000 m². Serdecznie zapraszamy klientów z całego świata do odwiedzenia naszej fabryki i omówienia możliwości współpracy.

Zalecany sposób użycia
Oto kilka wskazówek dotyczących bezpieczeństwa, które pomogą Państwu w utrzymaniu maszyny i wydłużeniu jej czasu użytkowania:
Wskazówki dotyczące bezpieczeństwa i porady serwisowe:
· Podczas pracy urządzenia nie należy wykonywać czynności czyszczących ani konserwacyjnych. Wirujące części mogą spowodować uraz osobisty.
· Surowo zabrania się czyszczenia elementów benzyną, innymi paliwami lub łatwopalnymi rozpuszczalnikami, zwłaszcza w zamkniętych pomieszczeniach; opary wydzielane przez paliwa i rozpuszczalniki łatwo gromadzą się, co może prowadzić do wybuchu.
· Regularnie sprawdzaj zewnętrzne przyciski urządzenia, aby upewnić się, że działają one prawidłowo.
· Regularnie zapewnij operatorom urządzenia profesjonalne szkolenia z zakresu obsługi i bezpieczeństwa.
· Nie obsługuj urządzenia w miejscach, gdzie znajdują się substancje łatwopalne, paliwo lub łatwopalne pary.
· Po wyłączeniu urządzenia natychmiast zatrzymaj silnik, przechowuj je w czystym, suchym miejscu, niedostępnym dla dzieci, i zapewnij standardowe warunki przechowywania.
· Nie usuwaj pokrywy filtra powietrza, papierowego elementu filtrującego oraz wstępnego oczyszczacza podczas pracy silnika.
· Przed podnoszeniem, podnoszeniem urządzenia lub wykonywaniem prac konserwacyjnych należy bezwzględnie zablokować połączenie kierownicze przegubowe za pomocą pręta blokującego.
· Udostępniamy instrukcje obsługi oraz wskazówki dotyczące eksploatacji. Prosimy o korzystanie z maszyny zgodnie z instrukcją, aby zapewnić bezpieczeństwo osobiste oraz uniknąć uszkodzenia maszyny.
