SVH60M | 600KG | Вибрационный каток

Ручной двухбарабанный виброуплотнитель

Что такое ручной каток для уплотнения дорог?
Ручной каток — это компактная, переносная машина для уплотнения, управляемая оператором вручную. Он имеет компактную конструкцию и отличается высокой манёвренностью, что делает его пригодным для работы на узких участках и выполнения небольших задач по уплотнению. Доступен в вариантах с одним/двумя колёсами, статического/вибрационного типа, с двигателем внутреннего сгорания или электрическим приводом. Основная область применения — ремонт городских дорог, обратная засыпка траншей, строительство и ремонт сельских дорог и пешеходных дорожек, а также уплотнение грунта, песка, асфальтобетонной смеси и других материалов в труднодоступных местах, например, в углах крупных дорог.

Какова функция дорожного катка?
Основная функция дорожного катка заключается в уплотнении строительных материалов для дорог — таких как грунт, песок, щебень и асфальтобетонная смесь — за счёт собственного веса или вибрационного удара. Это повышает плотность, ровность и устойчивость уплотнённых материалов, снижает их пористость, усиливает несущую способность и сопротивление деформации, а также гарантирует качество строительства и срок службы дорог, фундаментов, дамб и других инженерных сооружений.

Особенности

• Комплектуется двигателем известного бренда, гарантия качества, превосходная производительность.
• Общий распылитель, широкий обзор, красивый и щедрый.
• Малый рабочий радиус, может работать в узких местах.
• Используется гидравлический насос и двигатель известного отечественного бренда, высокое качество и высокая устойчивость.

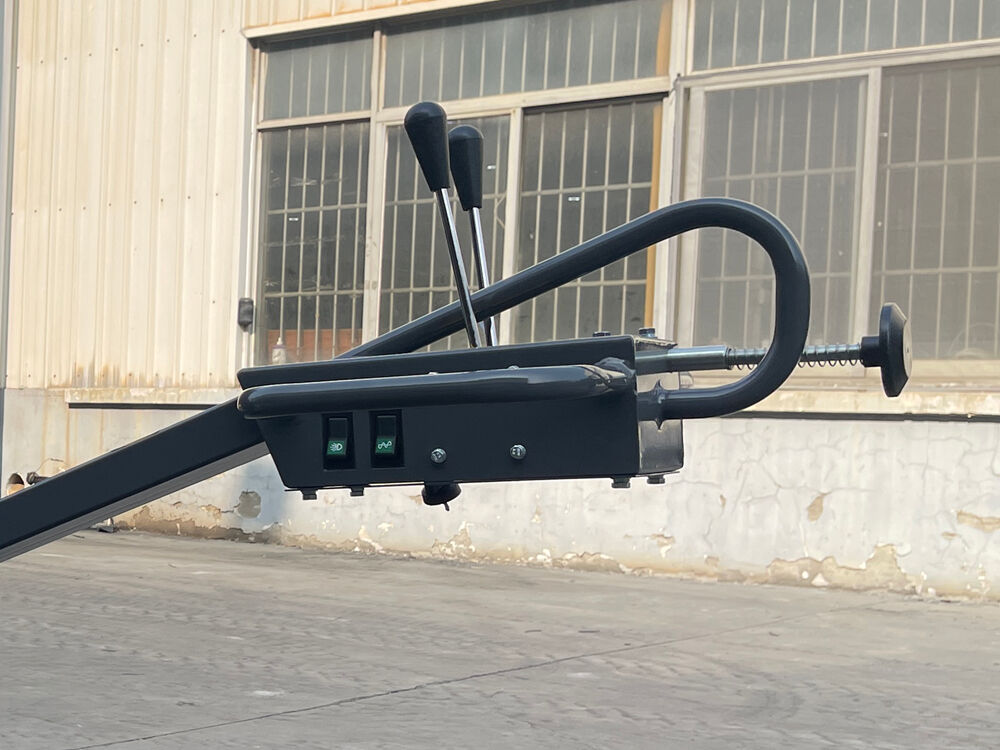

• Удлиненные подлокотники, легко поворачиваются, экономят силы.
• Трансмиссия использует японские подшипники FYH Seiko для обеспечения рабочих характеристик всего оборудования.

Параметр продукта

Детали продукта
Малогабаритные дорожные катки SVH60M и SVH60MC — это две модели, специально разработанные для удовлетворения различных требований к мощности. Они оснащаются как бензиновыми, так и дизельными двигателями, охватывая все типы рабочих условий и обеспечивая двойную гарантию высокой эффективности строительных работ и качества уплотнения.



1. Силовая система
Модель SVH60M оснащена четырёхтактным бензиновым двигателем Honda GX390 с одноцилиндровой конструкцией, обеспечивающим мощность 9,7 кВт. Двигатель поддерживает стабильную частоту вращения 3600 об/мин. Объём топливного бака составляет 5,9 л, что обеспечивает высокую выходную мощность и превосходную топливную экономичность. Модель подходит для задач, где требуется высокая скорость отклика по мощности, а условия эксплуатации предъявляют пониженные требования к выбросам выхлопных газов.
Модель SVH60MC оснащена дизельным четырёхтактным двигателем Changchai 186F с одноцилиндровой выходной мощностью 6,6 кВт. Частота вращения остаётся стабильной на уровне 3600 об/мин. Объём топливного бака составляет 5,5 л. Дизельная силовая установка обеспечивает более высокую дальность действия и лучшую адаптируемость к нагрузкам, что делает её пригодной для длительной интенсивной эксплуатации и работы в удалённых условиях без необходимости заправки бензином.
Обе модели поддерживают два режима пуска: ручной пуск с помощью откатываемого стартерного шнура и электрический пуск, что обеспечивает удобство и надёжность запуска, а также соответствует требованиям быстрого старта в различных условиях.
Силовая система оснащена рациональными запасами топлива, смазочного масла и гидравлической жидкости. Объём гидравлического бака составляет 18 л, что позволяет обеспечить длительную непрерывную работу и снизить частоту дозаправки в процессе эксплуатации.



2. Приводная и управляющая система
Система привода: использует двунаправленный гидравлический цепной привод, обеспечивающий эффективную и плавную передачу мощности, низкие потери при передаче энергии и регулируемую скорость движения в диапазоне от 0 до 4 км/ч. Это позволяет точно контролировать ход работы и подходит для выполнения требований различной степени уплотнения.
Способность преодолевать крутые склоны: теоретическая способность к подъёму — 30 %. Даже на пологих склонах обеспечивается стабильная работа и высокое качество уплотнения.
Тормозная система: отличается высокой чувствительностью срабатывания; в сочетании с надёжным гидравлическим управлением обеспечивает точный старт и остановку в процессе эксплуатации, повышая безопасность операций.
Вибрационная система: оснащена передним и задним вибрационными катками; частота вибрации достигает 70 Гц, амплитуда — 0,6 мм, возбуждающая сила — до 30 кН. Это обеспечивает эффективное глубинное уплотнение грунта, песка, асфальта и других материалов, гарантируя соответствие степени уплотнения поверхности установленным стандартам.
Система распыления: использует форму распыления под действием силы тяжести в сочетании с большим водяным баком емкостью 22 л, который равномерно распыляет водяной туман, предотвращая прилипание материалов к вибрационным колесам и снижая уровень пыли при эксплуатации, тем самым оптимизируя условия строительства.



3.Размер
Рабочая масса: 580 кг. Статическая линейная нагрузка: 45 Н/см. Высокая эффективность уплотнения. Может работать в стеснённых условиях без повреждения основания.
Размер: Общая ширина — всего 780 мм; общая длина (при сложенных поручнях) — 2500 мм; общая высота (при вертикально установленных поручнях) — 1820 мм. Удобна для эксплуатации в помещениях с низкими потолками.
Размер упаковки: габаритные размеры: 1320×840×1050 мм. Компактные габариты облегчают транспортировку по дорогам и хранение на строительной площадке, значительно снижая затраты на транспортировку и хранение.
Размеры катка: Оснащена вибрационными колёсами шириной 600 мм и диаметром 426 мм, способными точно адаптироваться к узким зонам эксплуатации.



4.Применение
Модель SVH60M отличается высокой манёвренностью и мощной уплотняющей способностью, что обеспечивает её широкое применение в различных маломасштабных инженерных задачах:
· В городском строительстве — для укладки тротуаров, строительства дорог в жилых районах, засыпки и уплотнения траншей под подземные коммуникации, а также ремонта выбоин на дорогах;
· В дорожном строительстве подходит для уплотнения основного и поверхностного слоев грунта на сельских дорогах и живописных пешеходных тропах, а также может использоваться при масштабном строительстве дорог для уплотнения труднодоступных зон, например, обочин и углов;
· В благоустройстве садов и парков применяется для уплотнения грунта на внутридворовых проездах и в зонах зелёных насаждений, предотвращая последующее проседание грунта;
· Для укладки тонкослойного асфальтобетонного покрытия на промышленных полах и автостоянках, а также для уплотнения обратной засыпки небольших котлованов под фундаменты зданий и т. д.

5. Обслуживание
Комплексная гарантия сервисного обслуживания: предоставляется гарантийный срок эксплуатации один год и профессиональная служба поддержки, доступная круглосуточно онлайн. При возникновении неисправностей оборудования вы можете в любое время позвонить по сервисной горячей линии. Мы оперативно отреагируем и окажем вам полный спектр услуг, включая техническую консультацию, диагностику неисправностей и инструктаж по техническому обслуживанию, обеспечивая бесперебойность ваших строительных работ.



6. Упаковка и доставка
Мы обеспечиваем упаковку в деревянные ящики и строго защищаем корпус вашего оборудования, включая компоненты и отделку поверхности, чтобы исключить появление царапин. Также доступна индивидуальная упаковка. Мы подберём для вас оптимальный способ транспортировки. Если у вас есть экспедитор, мы также можем доставить оборудование в указанное вами место нахождения экспедитора.



Краткое представление о компании
STORIKE — это профессиональный производитель инженерного оборудования с 15-летним опытом производства, специализирующийся на таких продуктах, как передвижные осветительные мачты, плиточные уплотнители, дорожные катки, экскаваторы и погрузчики. Наши изделия сертифицированы по стандартам CE, EPA и Euro 5, а также могут быть гибко адаптированы под различные типы двигателей; мы предоставляем комплексную поддержку услуг OEM/ODM. Все продукты проходят строгий контроль качества. Мы принимали участие в Кантонской ярмарке и международных выставках строительной техники, обслуживая более чем 100 стран по всему миру. У нас имеется 6 специализированных отделов продаж и сервиса, а также современная производственная база площадью 23 000 кв. м. Мы тепло приветствуем глобальных клиентов для посещения нашего завода и обсуждения возможностей сотрудничества.

Рекомендуемый способ применения
Вот несколько рекомендаций по технике безопасности, которые помогут вам правильно обслуживать машину и продлить срок её службы:
Рекомендации по технике безопасности и обслуживанию:
· Во время работы оборудования не выполняйте очистку или техническое обслуживание. Вращающиеся части могут привести к травмам.
· Категорически запрещается очищать детали бензином, другими топливными материалами или легковоспламеняющимися растворителями, особенно в замкнутых помещениях; пары, выделяемые топливом и растворителями, склонны накапливаться и могут вызвать взрыв.
· Регулярно проверяйте внешние кнопки оборудования, чтобы убедиться в их исправной работе.
· Регулярно проводите профессиональное обучение операторов оборудования по вопросам эксплуатации и техники безопасности.
· Не эксплуатируйте оборудование в местах, где присутствуют легковоспламеняющиеся вещества, топливо или легковоспламеняющиеся пары.
· После вывода оборудования из эксплуатации немедленно выключите двигатель, храните его в чистом, сухом месте, недоступном для детей, и обеспечьте стандартизированное хранение.
· Не снимайте крышку воздушного фильтра, бумажный фильтрующий элемент и предварительный очиститель во время работы двигателя.
· Перед подъёмом, подъёмом оборудования или выполнением технического обслуживания обязательно зафиксируйте шарнирное рулевое соединение стопорным стержнем.
· Мы предоставляем инструкции по эксплуатации и рекомендации по использованию. Пожалуйста, используйте машину строго в соответствии с инструкцией, чтобы обеспечить личную безопасность и предотвратить повреждение оборудования.
