ST5000 | 5 ton | Vibrationsroll

Articulerad vibrationsrullare med dubbla stålhjul

Vad är en dubbeltrummsvägvals?
Den dubbla stålhjulsvalsen har två valsar fram och bak. Vissa modeller stödjer synkron vibration av de båda valsarna, vilket ger bättre kompaktningsverkningsgrad och enhetlighet. Den är kärnutrustningen för kompaktering av asfaltsbeläggning. Vibrationsläget är flexibelt och kan växlas beroende på materialtypen, t.ex. jord, sand och grus, och är lämplig för varje fas av första kompaktering, återkompaktering och slutkompaktering.

Vad är funktionen hos en vägvals?
Kärnfunktionen hos en vägvals är att kompaktera vägbyggande material, såsom jord, sand, grus och asfaltblandning, genom sin egen vikt eller genom vibrerande slagkraft. Detta förbättrar kompaktheten, planheten och stabiliteten hos de komprimerade materialen, minskar deras porositet, ökar bärförmågan och motståndet mot deformation samt säkerställer byggnadens kvalitet och livslängd för vägar, grundläggningar, diken och andra ingenjörsprojekt.

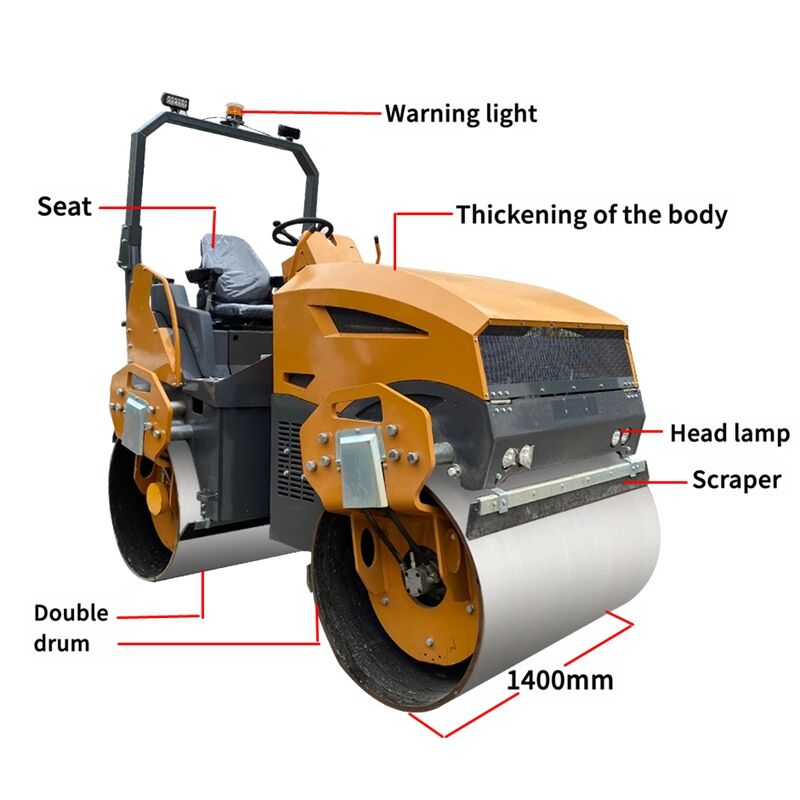

Funktioner

• Utstyrd med motorer av kända märken, kvalitetsgaranti, överlägsen prestation.
• Örnöga-kroppsdesign, bred synfält, vacker och generös.
• Importerad hydraulisk variabel pump och kvantitativ motor, steglöst hastighetsbyte, gång framåt och bakåt.
• LED-skärm på instrumentpanelen.
• Fram- och bakljus & varningsljus, kan byggas på natten.
• Ergonomiskt körsel.
• Produkten har gått igenom CE-märkning, och designen vann Röd Stjärna-priset.
• Stålhjulet är utrustat med konturljus, vilket är enkelt att använda, säkert och effektivt.

Produktparameter

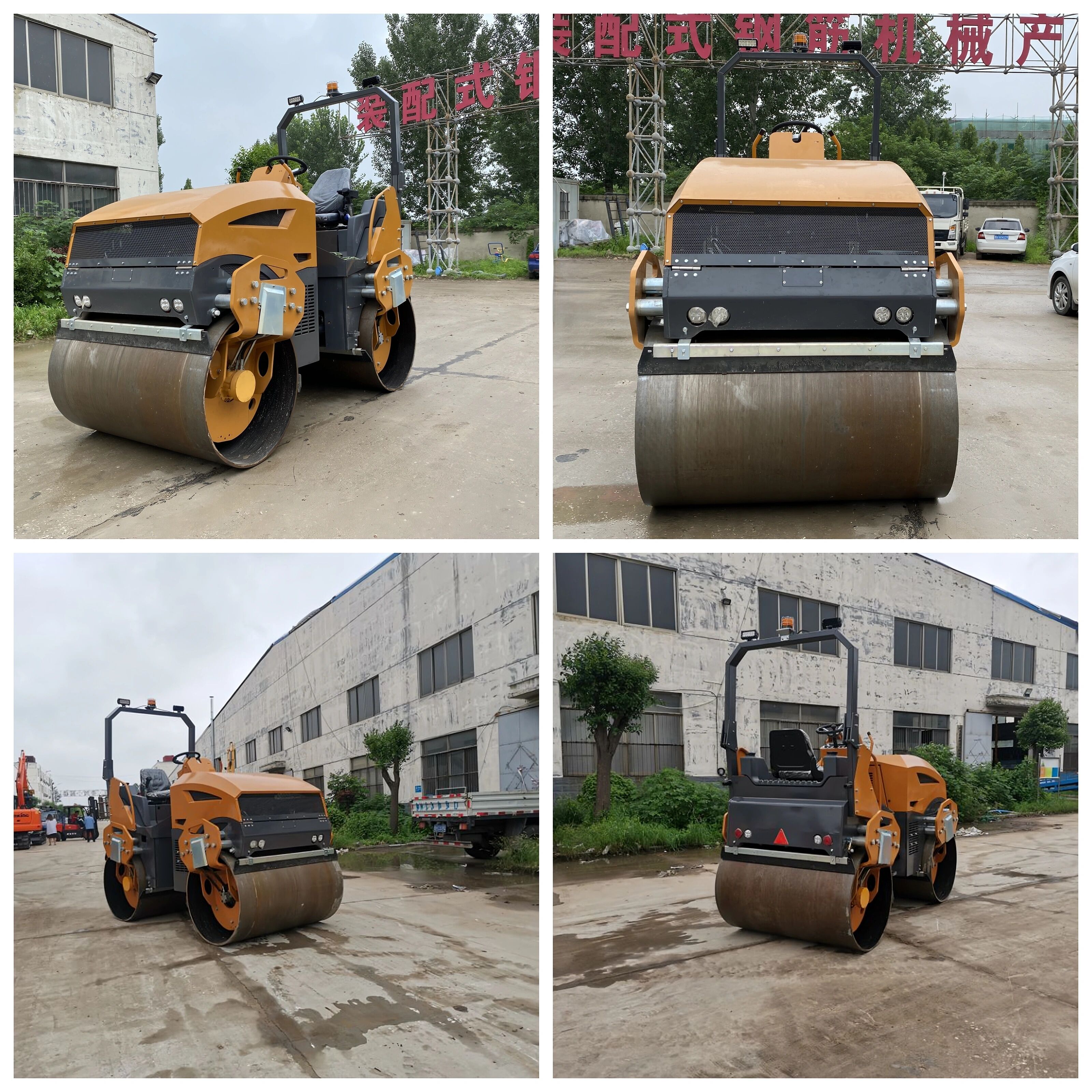

Produktdetaljer
ST5000-vägvals är ett anläggningsfordon som specifikt är utformat för effektiva komprimeringsoperationer. Med stabil kraftprestanda, flexibelt styrsystem, rimlig storleksproportion och bred anpassningsförmåga för olika scenarier har den blivit det föredragna utrustningen inom områden som motorvägar, kommunala arbeten, byggprojekt och andra anläggningsprojekt.



1. Driftsystem
ST5000-vägvals är utrustad med tre välkända märkesdieselmotorer, alla med en raklinjig, vattenkyld, fyrtaktskonstruktion. Fyrcylindrig konfiguration säkerställer stark och stabil effektpåverkan, lämplig för långvariga och högintensiva operationer.
Changchai ZN490B: Effekten når 36 kW, varvtal är 2400 rpm, bränsleförbrukningen är endast 255 g/kWh, vilket balanserar effekt och bränsleekonomi
Yanmar 4TNV88: Varvtal ökas till 3000 rpm, effekten är 34,5 kW, med stark explosionskraft, lämplig för scenarier med höga krav på driftseffektivitet
Kubota V2403: Uteffekt är 33,6 kW, smörjoljekapacitet är 9,5 L, med utmärkt kyl- och smörjprestanda, vilket avsevärt förlänger utrustningens livslängd
Vibrationssystemet drivs av en hydraulmotor och stödjer separat vibration av fram- och bakhjul samt samtidig vibration av fram- och bakhjul. Vibrationsfrekvensen är 50 Hz, amplituden är 0,5 mm, exciteringskraften per hjul är 60 kN och den sammanlagda exciteringskraften för två hjul kan uppgå till 120 kN. Den kan effektivt utföra olika markkomprimeringsarbeten.

2. Driv- och styrsystem
Utrustningen använder ett 12 V-elsystem och drivs av en justerbar plunjerpump med steglös hastighetsreglering + dubbla hjuldrivmotorer kopplade i parallell, vilket möjliggör steglös hastighetsjustering från 0 till 15 km/h. Driften är exakt och bekväm, och färdhastigheten kan flexibelt anpassas efter byggnadsarbetskraven.
Styrsystemet använder hydraulisk cylinderartikulerad styrning i kombination med en svängartikulerad konstruktion. Svängvinkeln är 8° och styrvinkeln är 30°. Styrningen är flexibel och har utmärkt stabilitet. Den minsta yttre svängradien är endast 4380 mm, vilket gör att den lätt kan hantera komplexa terränger såsom trånga områden och kurvor.
Den teoretiska klätterförmågan kan uppnå 35–40 %. Även vid drift på vägar med branta lutningar eller rampar kan den bibehålla stabil körning och effektiv komprimering.
Den är utrustad med ett tryckbaserat intermittenterande vattensprutningssystem som effektivt förhindrar att material fastnar på stålhjulen, vilket säkerställer kontinuiteten i arbetet.



Kapaciteten för hydrauloljetanken är 60 l, kapaciteten för smörjoljan till stålhjulen är 9,8 l × 2, bränsletanken rymmer 44,5 l och vattentanken 180 l. Konstruktionen med stora vätskebehållare minskar frekvensen av påfyllning under arbetet, vilket avsevärt förbättrar byggeffektiviteten.



3.Storlek
Vikt: Driftvikt 4230 kg, statisk linjelast 155 N/cm. Viktfördelningen är rimlig, vilket säkerställer full kontaktyta med marken under komprimering och förbättrar komprimeringseffekten.
Storlek: Arbetsbredd 1580 mm, utrustningens axelavstånd 1950 mm, fälgens höjd 685 mm, markfrigång 445 mm. För att undvika att undersida-komponenter skadas; total längd finns i två utföranden: 2920 mm / 2850 mm, vilket motsvarar totala höjder på 2025 mm / 2680 mm. Kan väljas flexibelt beroende på byggarbetsplatsens och transportkraven.
Rullarens storlek: Stålhjulen har en integrerad slät hjuldesign, bredd 1400 mm, diameter 900 mm, hjulskivans tjocklek 20 mm, med hög hållfasthet och god slitstyrka. Vänster- och högerhjulen är förskjutna 50 mm i förhållande till varandra, vilket ytterligare optimerar komprimeringsens jämnhet.



4.Användning
Rullaren ST5000, med sin flexibla design och kraftfulla prestanda, är bredvid användbar i följande scenarier:
· Kommunal teknik: Gångvägsbeläggning, underhåll av gemensamma vägar, markfördätning i underjordiska garage och förstärkning runt brunnsluckor;
· Vägbyggnad: Beläggning av landsbygdsvägar, underhåll av stigar i turistområden, inledande och slutlig fördätning av asfaltsytor samt fördätning av vägar för icke-motoriserade fordon;
· Byggnadsarbete: Fördätning av husgrunder, inhägnad av gårdar, ombyggnad av villaträdgårdar och jämning av små arbetsplatser;
· Landskapsodling: Fördätning av gräsbottnar, anläggning av blomsterrabatter, jämning av vägar i parker samt anläggning av landskapsstigar;
· Andra scenarier: Fördätning av lagergolvytor, underhåll av fabriksgolv, akut reparation och fördätning av tillfartsvägar till jordbruks- och vattenbyggnadsprojekt, m.m.;

5. Service
Komplett servicegaranti: Vi erbjuder en garanti på ett år samt ett professionellt service-team som är tillgängligt dygnet runt online. Vid eventuella utrustningsproblem kan du ringa vårt servicecenter när som helst. Vi svarar omedelbart och tillhandahåller dig ett fullständigt servicepaket inklusive teknisk rådgivning, feldiagnostik och underhållsanvisningar, så att ditt byggnadsarbete sker utan bekymmer.



6. Förpackning och frakt
Vi tillhandahåller förpackning i träskåp och skyddar strikt maskinens kaross enligt dina krav, inklusive komponenter och lackering, för att säkerställa att inga repor uppstår. Anpassad förpackning är också tillgänglig. Vi kommer att välja en lämplig transportmetod åt dig. Om du har en fraktforwarder kan vi även leverera maskinen till din angivna fraktforwarders plats.

Företagsintroduktion
STORIKE är en professionell tillverkare av teknisk utrustning med 15 års produktionserfarenhet och specialiserar sig på produkter såsom ljusmaster, plattkompressorer, vägvalsar, grävmaskiner och lastare. Våra produkter har erhållit CE-, EPA- och Euro 5-certifieringar och kan anpassas flexibelt enligt olika motortyper, samtidigt som vi erbjuder omfattande OEM/ODM-tjänststöd. Alla produkter genomgår strikt kvalitetskontroll. Vi har deltagit i Kanton-mässan och internationella byggmaskinsutställningar och tjänar mer än 100 länder världen över. Vi har 6 specialiserade försäljnings- och serviceavdelningar samt en modern tillverkningsanläggning på 23 000 kvadratmeter. Vi välkomnar varmt globala kunder till ett besök på vår fabrik och att utforska samarbetsmöjligheter.

Förslag på användning
Här är några säkerhetstips som hjälper dig att underhålla maskinen och förlänga dess livslängd:
Säkerhetstips & underhållsråd:
· Utför inte rengörings- eller underhållsarbete under drift av utrustningen. Rotationsdelar kan orsaka personskador.
· Det är strikt förbjudet att rengöra delar med bensin, andra bränslen eller brandfarliga lösningsmedel, särskilt i slutna utrymmen; ångorna som avges från bränslen och lösningsmedlen kan lätt ackumuleras, vilket kan orsaka explosioner.
· Kontrollera regelbundet de yttre knapparna på utrustningen för att säkerställa att de fungerar normalt.
· Ge utrustningsoperatörer regelbunden professionell drift- och säkerhetsträning.
· Drifta inte utrustningen i områden där det finns brandfarliga ämnen, bränsle eller brandfarliga ångor.
· När utrustningen tas ur drift ska motorn omedelbart stängas av, utrustningen förvaras på en ren, torr plats som är oåtkomlig för barn och förvaringen ska ske enligt standardiserade rutiner.
· Ta inte bort luftfilterlocket, pappersfilterelementet och förrengöraren medan motorn är i gång.
· Innan lyftning, upphissning av utrustningen eller utförande av underhållsarbete måste den gaffelstyrda kopplingen säkras på plats med en låsstång.
· Vi tillhandahåller bruksanvisningar och driftförslag. Använd maskinen enligt bruksanvisningen för att säkerställa personlig säkerhet och undvika skador på maskinen.
