STS12 | 12 ton | Tek silindirli titreşimli roller

Bileşik ön çelik tekerlekli arka lastik roller

Yol silindirinin işlevi nedir?
Yol silindirinin temel işlevi, kendi ağırlığı veya titreşimli darbe kuvvetiyle toprak, kum, çakıl ve asfalt karışımı gibi yol inşaat malzemelerini sıkıştırmaktır. Bu işlem, sıkıştırılan malzemelerin yoğunluğunu, düzgünlüğünü ve stabilitesini artırır; gözenekliliğini azaltır; taşıma kapasitesini ve şekil değişimine karşı direncini geliştirir; ayrıca yollar, temeller, setler ve diğer mühendislik projelerinin yapım kalitesini ve kullanım ömrünü garanti eder.

Özellikler

• Ünlü markaların gücü ile donatılmış, kalite güvencesi üstün performans.
• Tamamen yeniden tasarlanmış vücut, geniş görüş alanı, güzel ve şık.
• Marka hidrolik değişken debili pompa ve kuantitatif motor, sürekli olarak değişebilen ileri ve geriye doğru hız.
• LED Ekranlı Tablo.
• Ön ve arka ışıklar & uyarmа ışıklar, gece бile kurulabilir.
• Ergonomik sürüş.
• Ürün CE sertifikasyonunu geçmiştir ve Kızıl Yıldız Ödülü tasarımına sahiptir.
• Bir sürücü kabiniyle donatılmış, geniş görüş alanı, güvenli ve rahat.

Ürün Parametreleri

Ürün Detayları

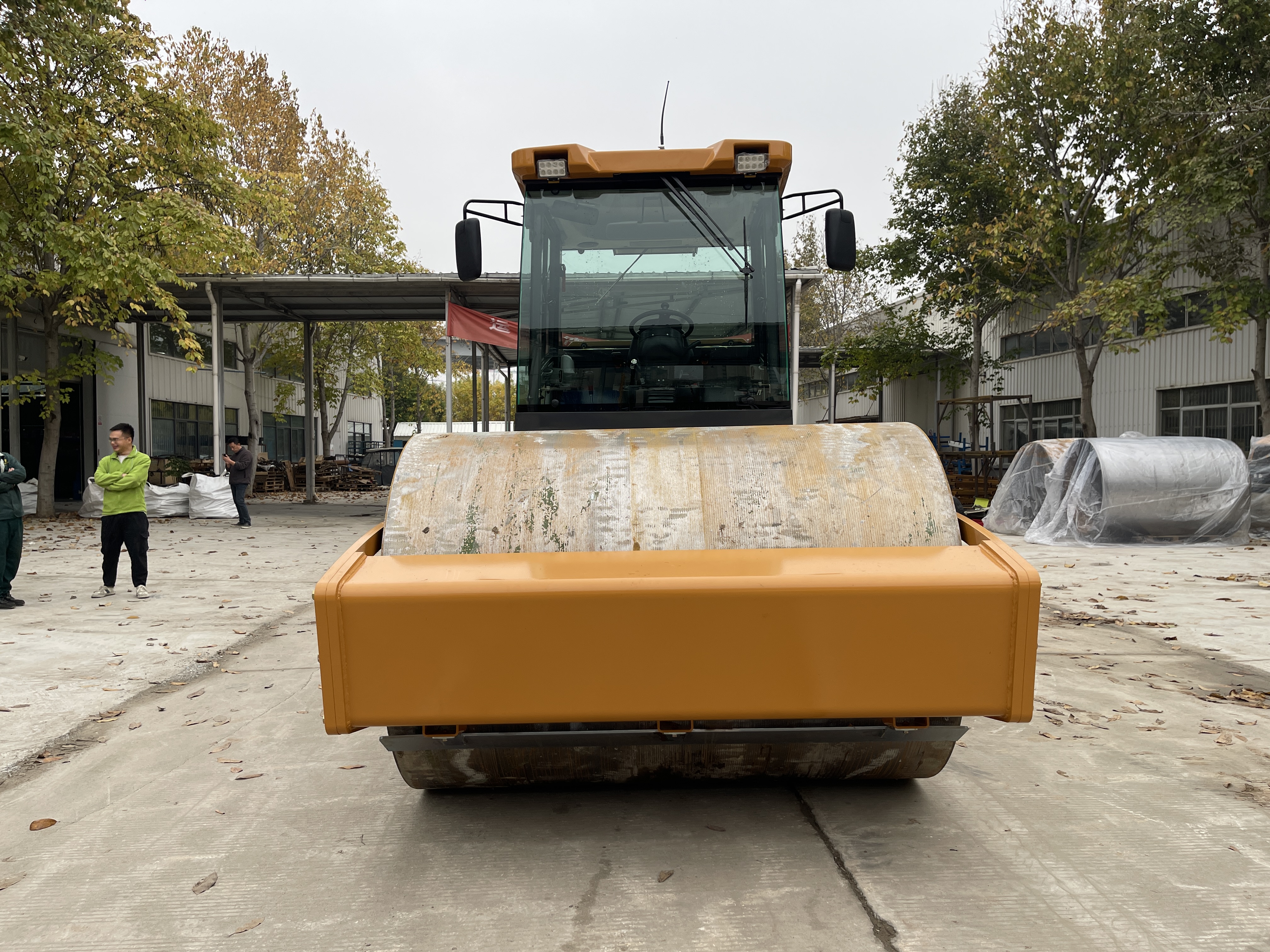

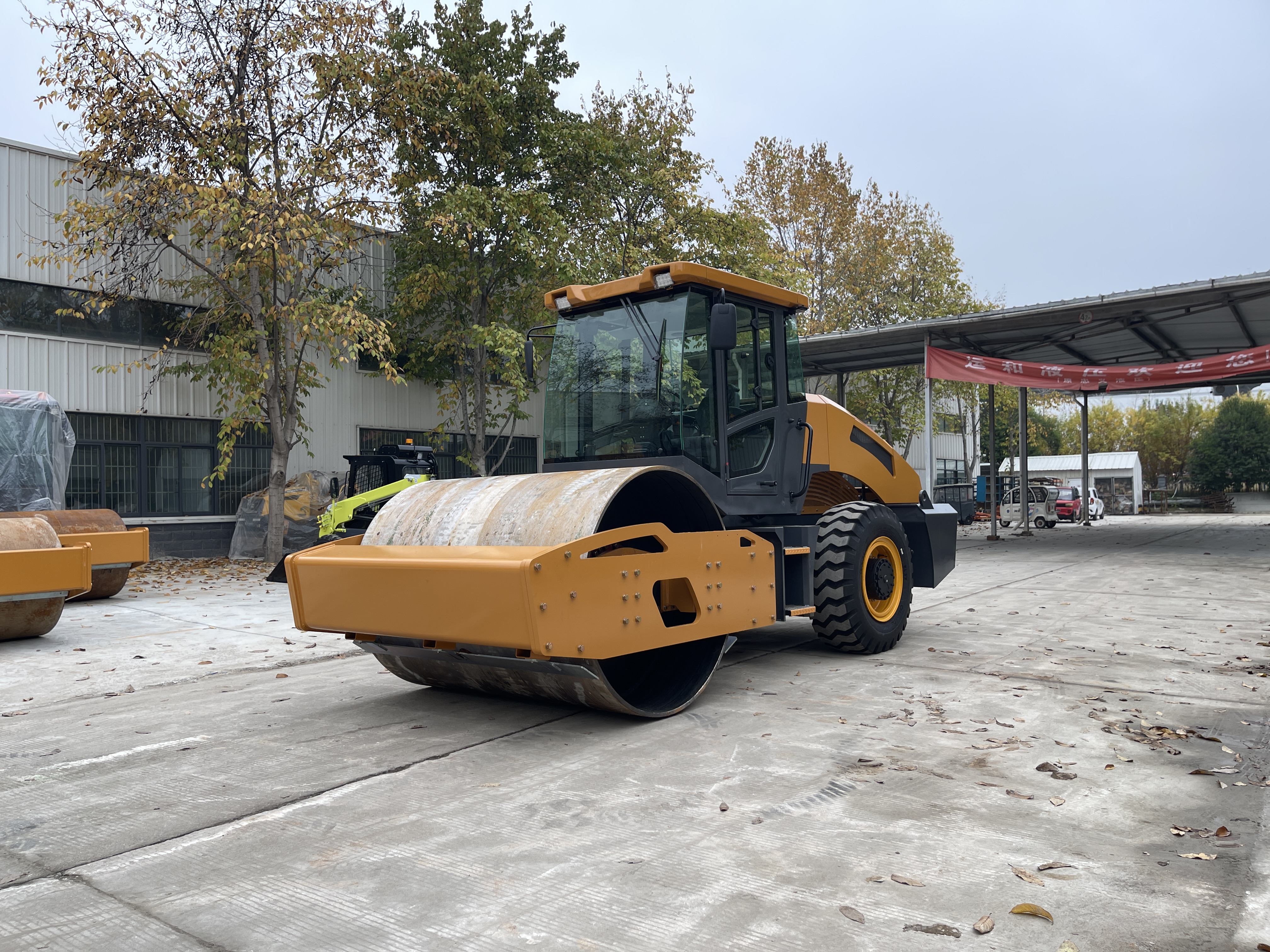

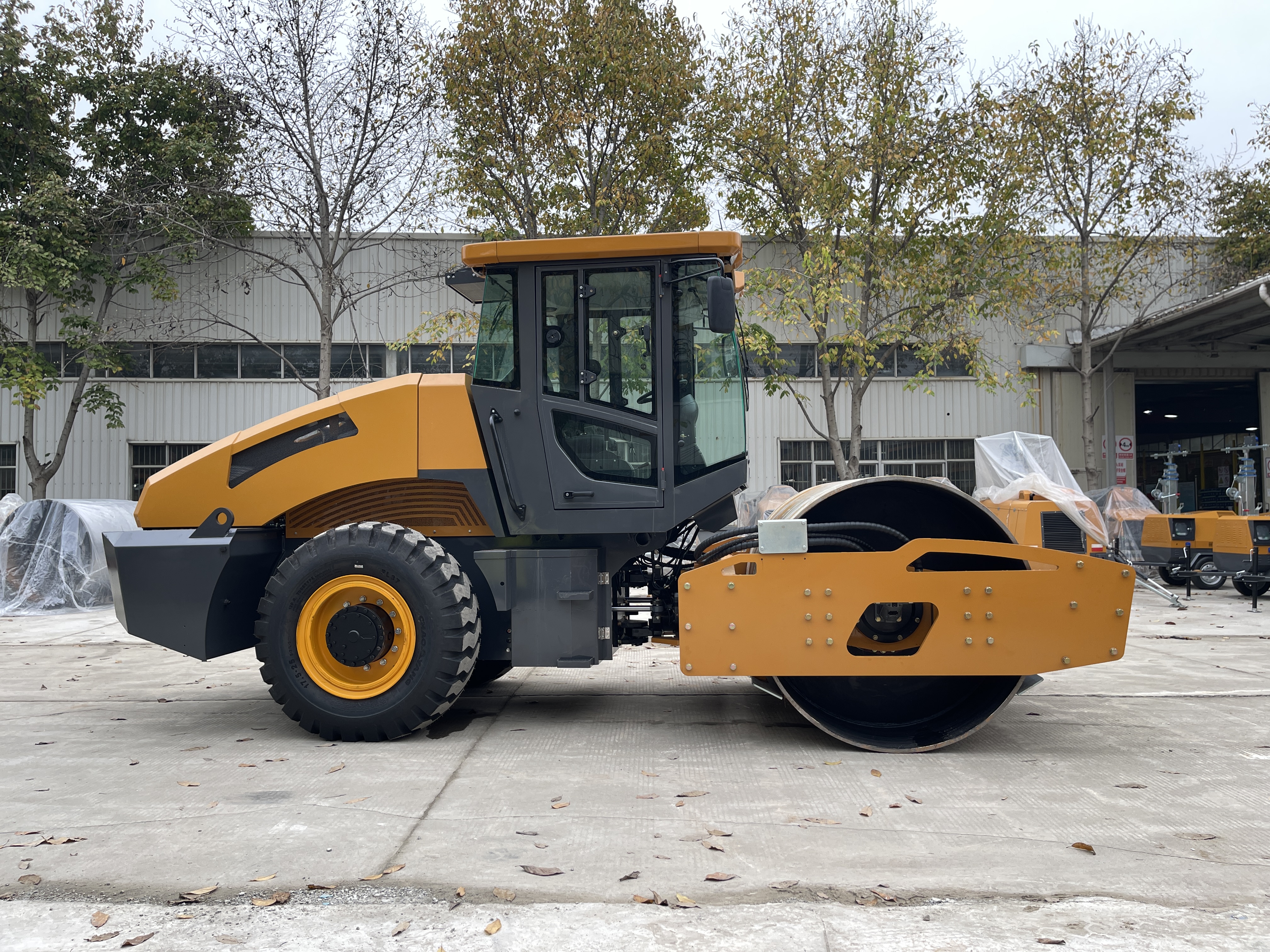

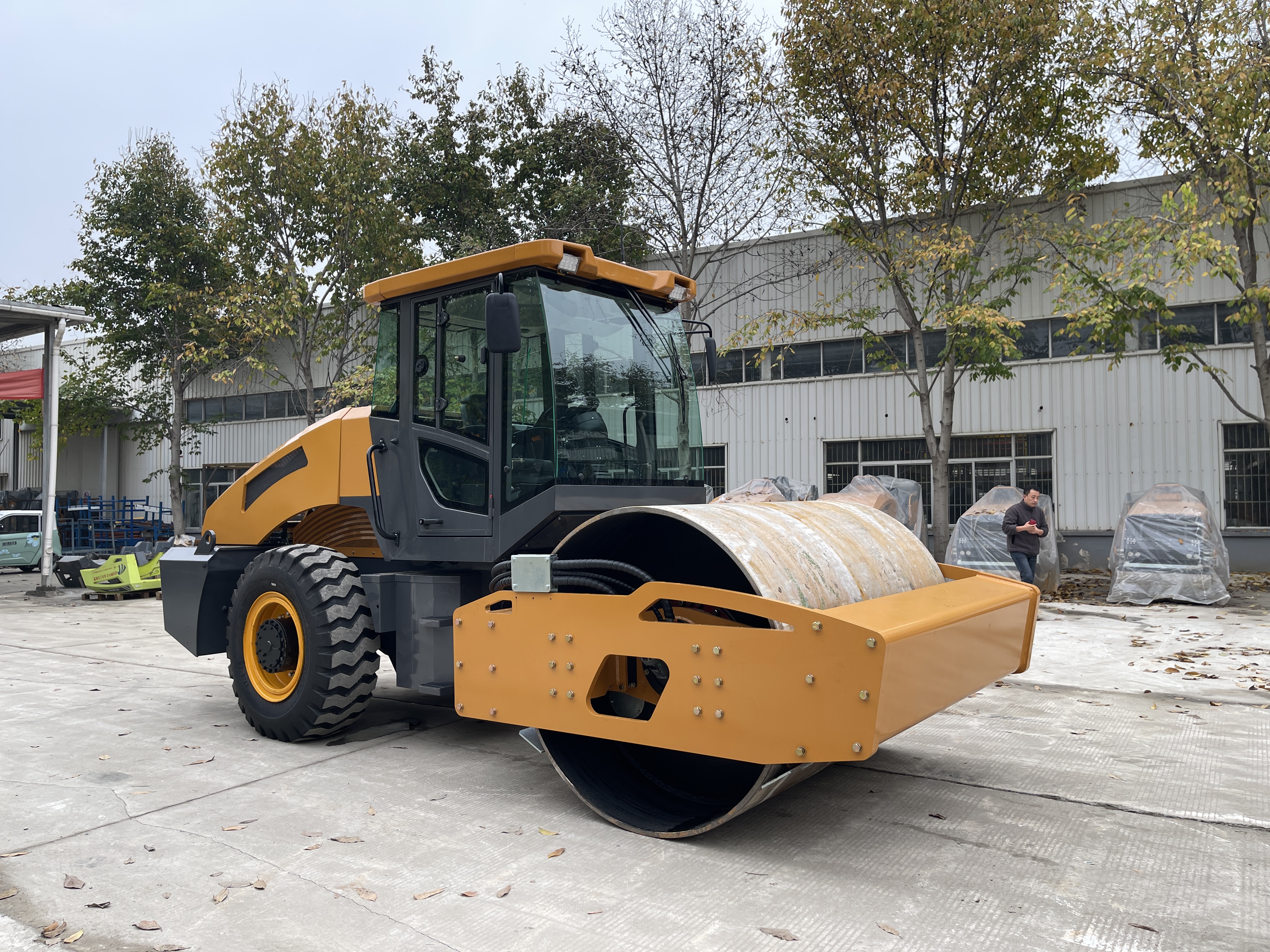

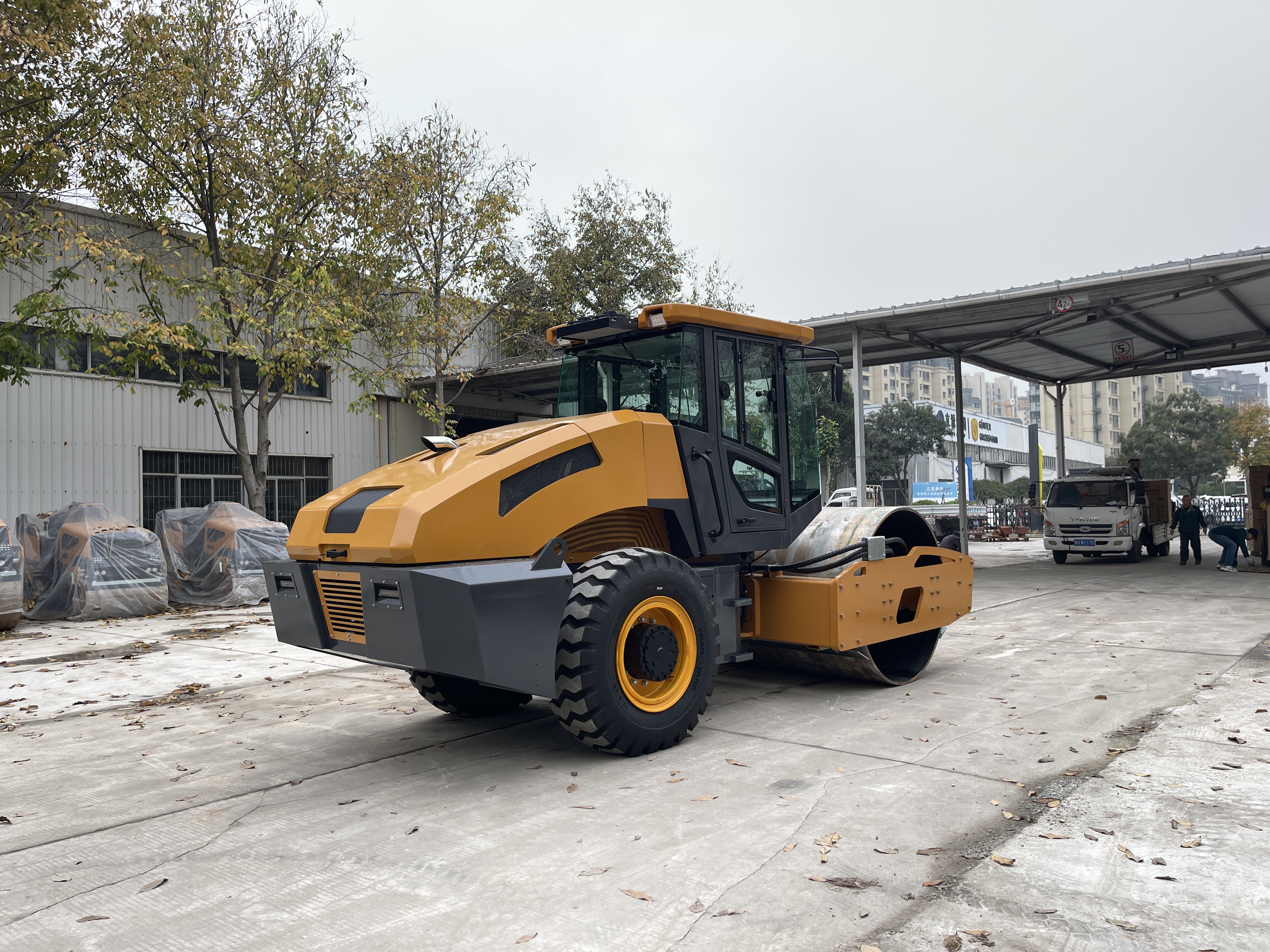

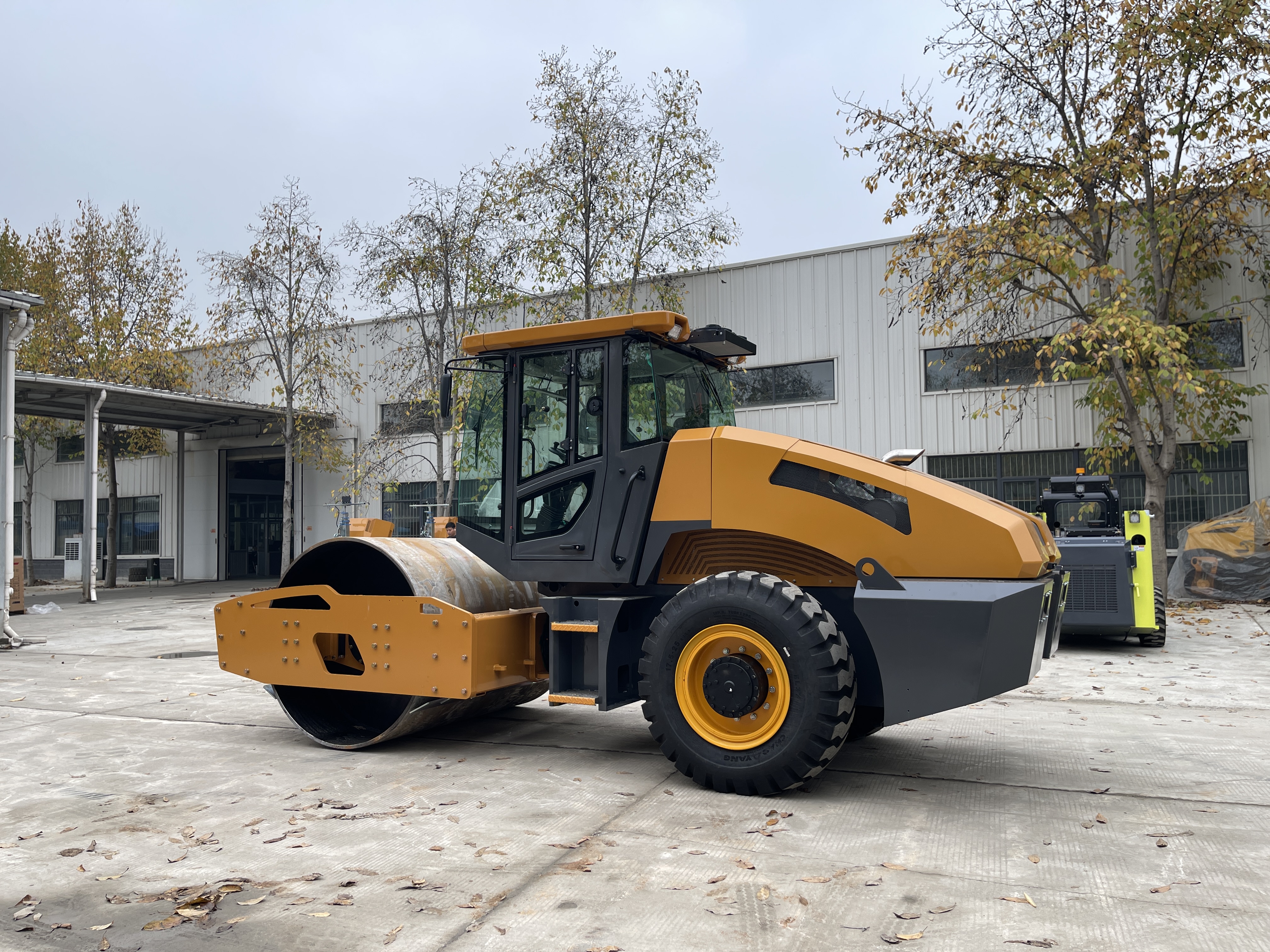

STS12 yol silindiri, yüksek kaliteli bir yol yüzeyi sıkıştırma çözümü sunan, yüksek performanslı bir yol yüzeyi sıkıştırma ekipmanıdır.



1. Güç sistemi
Dongfeng Cummins 4BTA3.9-C125-|| dizel motoruyla donatılmıştır ve doğrudan su soğutmalı dört zamanlı bir tasarım kullanır. Dört silindirli yapı düzeni, kararlı güç çıkışı ve üstün yakıt verimliliği sağlar.
Motorun nominal çıkış gücü 93 kW’a ulaşabilir. 2200 devir/dakika’lık devirde sürekli olarak güçlü güç sağlayabilir ve çeşitli karmaşık sıkıştırma koşullarını kolayca karşılayabilir.
Ekipman, stabil elektrik kaynağı sağlayan 24 V’luk bir elektrik sistemi kullanır ve bu nedenle mühendislik operasyonlarının katı güç gereksinimlerine uygundur.
Hidrolik yağ kapasitesi 135 L, yakıt deposu kapasitesi ise 165 L’dir. Dayanıklılığı yüksektir; bu da sık sık yakıt ikmali gerektiren zaman kaybını azaltarak inşaat verimliliğini artırır.
Çelik tekerleklere iç titreşim odası yerleştirilmiştir; her bir tarafta 3 adet odacık bulunmaktadır. Hidrolik motorla tahrik edilen titreşim sistemiyle birlikte, 28/32 Hz’lik çift titreşim frekansı değiştirme özelliği sağlanmaktadır. Genlik ayarlama aralığı 0,8–1,7 mm arasındadır ve bu değerler, sırasıyla 260 kN/160 kN’lik iki farklı uyarılma kuvvetine karşılık gelir. Bu özellik, farklı yol yüzeylerinin sıkıştırma ihtiyaçlarına tam olarak uyum sağlayarak, homojen ve standartlara uygun sıkıştırma etkileri elde edilmesini sağlar.

2.Sürücü ve Kontrol Sistemi
Tahrik sistemi, değişken pistonlu pompa ile sürekli (sonsuz) hız kontrolü sağlayan bir tasarım kullanır. Arka tekerlek tahrik modu yeterli çekiş gücü sağlarken, sürüş hızı 0–10 km/saat aralığında sorunsuz bir şekilde ayarlanabilir; böylece farklı inşaat ritimlerine yönelik gereksinimler karşılanır.
Cihaz, çift silindirli hidrolik direksiyon sistemiyle donatılmıştır; bu sistem, 7000 mm dönüş yarıçapı ile birlikte dar alanlarda çalışırken de yönlendirme işlemini esnek bir şekilde gerçekleştirmenizi sağlar ve operasyon kolaylığını artırır.
Teorik tırmanma yeteneği %30'a ulaşır ve bu da cihazın daha büyük eğimlere sahip inşaat sahnelerini kolayca yönetmesini sağlar. Salınım açısı 8°'dir; bu da ekipmanın karmaşık arazilere uyum sağlamasını daha da artırır.
Titreşim sistemi, ön monteli titreşim çelik tekerleği tasarımını kullanır. Hidrolik motorla tahrik edilen titreşim şekli, düşük arıza oranı ile kararlı bir şekilde çalışır. Ayrıca, titreşim frekansı ve genliğinin sorunsuz olarak değiştirilmesini ve basınç şiddeti üzerinde hassas kontrolün sağlanmasını sağlayan güvenilir bir hidrolik kontrol sistemiyle donatılmıştır.



Kabin, isteğe bağlı olarak klima, fanlar, radyo, USB arayüzü ve cam silecekleriyle donatılabilir; bu da operatörler için konforlu bir çalışma ortamı sağlar ve uzun süreli işlemler sırasında konforu artırır.



3.Boyut
Makine Boyutu: Ekipmanın çalışma genişliği 2260 mm, toplam uzunluğu 5920 mm, toplam yüksekliği 2950 mm, dingil mesafesi ise 3015 mm'dir. Genel yapı kompakt olup operasyon stabilitesi güçlüdür.
Silindir boyutu: Çelik tekerleğin genişliği 2100 mm, çapı 1500 mm'dir. 25 mm kalınlığındaki çelik tekerlek gövdesi yüksek dayanıma ve iyi aşınma direncine sahiptir; bu da sıkıştırma verimliliğini ve kullanım ömrünü etkili bir şekilde artırır.
Lastik detayları: İki adet 17.5-25 tipi lastik donatılmıştır. Lastik boyutu 1350 mm'dir. Çift taraflı destek yöntemi, ekipmanın park edilmesi ve çalışması sırasında kararlılığını daha da artırır.
Opsiyonel cihazlar: Seçimlik kabin boyutu 1950*1500*1730 mm'dir. İç mekân geniş olup hem konfor hem de görüş açısı dikkate alınmıştır; bu da operatörün çalışma alanını gözlemesini kolaylaştırır.



4.Uygulamada
STS12 yol silindirinin ön tekerleği, verimli sıkıştırma ve tokmaklama işlemlerinden sorumlu çelik jantlara sahiptir. Arka tekerleklere ise araç hareketinin dengesini sağlamak ve araziyi takip edebilmek için çift lastikli kauçuk tekerlekler monte edilmiştir. Bu iki tekerlek birlikte, çeşitli senaryolarda hassas sıkıştırma gereksinimlerini karşılar. Geniş çapta şu alanlarda kullanılır:
· Otoyollar ve belediye ana yollarında asfalt kaplamaların ilk ve yeniden sıkıştırılması; kalın katmanlı asfalt karışımlarının sıkıştırılmasına uygundur ve yol yüzeyinin yoğunluğunu ile düzgünlüğünü sağlar
· Orta büyüklükteki barajların, nehir kenarlarının ve taşkın kontrol projelerinin dolgu yapılarının sıkıştırılması; dolgu yapılarının su geçirim direncini ve yapısal stabilitesini artırır
· Ulusal ve eyalet yolları ile kırsal ana yolların alt tabakasının derin sıkıştırılması; toprak ve kumtaşı yastık katmanlarının etkili şekilde tokmaklanmasını sağlayarak yol yatağının taşıma kapasitesini artırır
· Büyük endüstriyel parklar, lojistik parkları ve belediye meydanlarının temelinin sıkıştırılması; ağır yük taşıyan alanlar için temel stabilitesi gereksinimlerini karşılar.
· Havaalanı pistleri, apronlar ve otoyolların hizmet alanlarının sıkıştırılması; yüksek dayanım gerektiren kullanım senaryoları için temel tedavisi amacıyla uygundur.

5. Hizmet
Kapsamlı hizmet garantisi: Bir yıllık garanti süresi ve 7/24 çevrimiçi erişilebilen profesyonel bir hizmet ekibi sunuyoruz. Cihazınızda bir sorun oluşursa, her zaman servis hattımızı arayabilirsiniz. Anında yanıt verir ve teknik danışmanlık, arıza teşhisi ve bakım yönergeleri de dahil olmak üzere tam kapsamlı hizmetler sağlayarak inşaat sürecinizi endişesiz hale getiririz.



6. Paketleme ve nakliye
Makinenizin gövdesini, bileşenleri ve boya yüzeyini çizilmeyecek şekilde sıkı bir şekilde korumak amacıyla ahşap kasa ambalajı sağlıyoruz. Özel ambalaj hizmeti de mevcuttur. Sizin için uygun bir taşıma yöntemi seçeceğiz. Eğer bir deniz nakliye acentanız varsa, makineyi belirttiğiniz deniz nakliye acentanızın adresine de teslim edebiliriz.

Şirket Tanıtımı
STORIKE, ışık kuleleri, plaka sıkıştırıcılar, yol silindirleri, ekskavatörler ve yükleyiciler gibi ürünler üzerine uzmanlaşmış, 15 yıllık üretim tecrübesine sahip bir profesyonel mühendislik ekipmanı üreticisidir. Ürünlerimiz CE, EPA ve Euro 5 sertifikalarını almıştır; motor tiplerine göre esnek şekilde özelleştirilebilir ve kapsamlı OEM/ODM hizmet desteği sunulmaktadır. Tüm ürünlerimiz katı kalite kontrol süreçlerinden geçmektedir. Guangzhou Fuarı’na ve uluslararası inşaat makinaları fuarlarına katılmış, dünya çapında 100’den fazla ülkeye hizmet vermektedir. 6 adet özel satış ve servis departmanına ve 23.000 metrekarelik modern bir üretim tesisiye sahibiz. Küresel müşterilerimizi fabrikamızı ziyaret etmeye ve iş birliği fırsatlarını değerlendirmeye sıcakça davet ederiz.

Önerilen kullanım
Makinenin bakımı için bazı güvenlik ipuçları ve kullanım ömrünü uzatmak amacıyla alınması gereken önlemler:
Güvenlik İpuçları ve Bakım Önerileri:
· Ekipman çalışırken temizlik veya bakım işleri yapmayın. Dönen parçalar kişisel yaralanmaya neden olabilir.
· Benzin, diğer yakıtlar veya yanıcı çözücülerle parçaları temizlemek kesinlikle yasaktır; özellikle kapalı alanlarda bu tür işlemler yapılmamalıdır. Yakıtlar ve çözücülerden uçan buharlar birikebilir ve patlamaya neden olabilir.
· Ekipmanın dış butonlarını düzenli olarak kontrol ederek normal işlevlerini sağlayın.
· Ekipman operatörlerine düzenli olarak profesyonel kullanım ve güvenlik eğitimi verin.
· Ekipmanı yanıcı maddeler, yakıt veya yanıcı buharlar bulunan alanlarda çalıştırmayın.
· Ekipman kullanımdan çıkarıldıktan sonra motoru hemen kapatın, çocuklardan uzak, temiz ve kuru bir alanda saklayın ve standartlaştırılmış depolama koşullarını sağlayın.
· Motor çalışırken hava filtresi kapağını, kağıt filtre elemanını ve ön temizleyiciyi çıkarmayın.
· Kaldırma işleminden önce, ekipmanı kaldırma veya bakım işleri gerçekleştirme aşamasında, bağlantılı direksiyon bağlantısını bir kilitleme çubuğu ile sabitleyin.
· Kullanım kılavuzları ve işletme önerileri sağlıyoruz. Kişisel güvenliği sağlamak ve makine hasarını önlemek için lütfen makineyi kılavuza uygun şekilde kullanın.

Uygulama Szenaryoları

1. Otoyol ve belediye yolu inşaatı

1.1. Otoyollar ve kentsel yolların alt tabanının (zemin temeli, kaya dolgu alt tabanı) ve taban katmanının (su stabilizasyonlu katman, kireçli toprak temeli) sıkıştırılması.

1.2. Asfalt kaplama inşaatında, kaplamanın alt katmanının önceden sıkıştırılmasını içerir ve ayrıca kaldırım temellerinin sıkıştırılmasında da kullanılır.

2. İnşaat projeleri için alan düzeltme

2.1. İnşaat sahasındaki dolgu toprağı, sahanın taşıma kapasitesinin inşaat gereksinimlerini karşılaması için sıkıştırılmalıdır.

küçük endüstriyel alanlar ve fabrikaların temellerinin sıkıştırılması, orta ve küçük ölçekli bina projelerinin inşası için uygundur.

küçük havaalanı pistleri

tarım yolları ve su konservasyon projeleri

çiftliklerin ve kırsal yolların inşası ve yenilenmesi çeşitli arazi tiplerine uyum sağlayabilir

su konservasyon projelerinde yarma ve kanal eğimlerinin sıkıştırılması
