STS10 | 10 طن | دكّاك مفرد الاهتزاز

مدقق أمامي من الفولاذ مقسم مع عجلة خلفية
ما هي وظيفة الأسطوانة الطرقية؟
تتمثل الوظيفة الأساسية للأسطوانة الطرقية في رص مواد إنشاء الطرق مثل التربة والرمل والحصى وخلطة الأسفلت، وذلك باستخدام وزنها الذاتي أو قوة الاهتزاز المؤثرة. ويؤدي ذلك إلى تحسين كثافة هذه المواد ومستواها وثباتها، كما يقلل من مساميتها، ويعزِّز قدرتها على تحمل الأحمال ومقاومتها للتشوه، ويضمن جودة الإنشاءات وطول عمر الطرق والأساسات والسدود وغيرها من المشاريع الهندسية.

الميزات

• مجهز بقوة من علامات تجارية معروفة، ضمان الجودة والأداء المتميز.
• تصميم جسم النسر، مجال رؤية واسع، جميل وأنيق.
• مضخة هيدروليكية متغيرة التدفق من العلامة التجارية ومحرك كمي، سرعة قابلة للتغيير بشكل مستمر. السير للأمام والخلف.
• لوحة قياس بشاشة عرض LED.
• إضاءة أمامية وخلفية وأضواء تحذير، يمكن البناء ليلاً.
• قيادة أرجونومية.
• لقد حصل المنتج على شهادة المطابقة الأوروبية (CE) وتصميم جائزة النجمة الحمراء.
• كابينة اختيارية تحتوي على وظائف غنية، آمنة ومريحة.

معلمات المنتج

تفاصيل المنتج
لَوْحَةُ الدَّكِّ الطَّرِيقِيَّة STS10 هي معدَّة هندسية ممتازة للدَّكِّ. وبفضل إخراجها المستقر للطاقة، وأداء التحكُّم الدقيق، والتصميم الهيكلي المعقول، فإنَّها تصلح على نطاق واسع لمختلف السيناريوهات الهندسية، مقدِّمةً ضمانًا متينًا لجودة وكفاءة الإنشاءات.



1. نظام التشغيل
تَزُخَّر لوحة الدَّكِّ الطَّرِيقِيَّة STS10 بمحرِّك ديزل من العلامة التجارية الشهيرة CUMMINS 4BTA3.9-C100-||. وهي تتبنَّى تصميمًا رباعيَّ الأشواط بالتبريد بالماء المُباشر، مع ترتيب هيكلي لأربعة أسطوانات يضمن استقرار إخراج الطاقة وكفاءة ممتازة في استهلاك الوقود.
يمكن أن تصل القدرة الإخراجية المُصنَّفة للمحرِّك إلى 74 كيلوواط، ويمكنه إطلاق طاقة قوية باستمرار عند سرعة دوران تبلغ 2200 دورة في الدقيقة، ما يتيح له التعامل بسهولة مع مختلف عمليات الدَّكِّ المعقدة.
المعدَّة مزوَّدة بنظام كهربائي بجهد 24 فولت، يوفِّر إمدادًا كهربائيًّا مستقرًّا وموثوقًا به، ويقدِّم دعمًا كافيًا من الطاقة لأنظمة التحكُّم في المركبة، ونظام الاهتزاز، والمعدَّات المساعدة.
سعة خزان الوقود هي 154 لترًا، وسعة زيت التزييت هي 15 لترًا، وسعة الزيت الهيدروليكي هي 125 لترًا. ويقلّل تصميم التخزين الكبير للوقود من تكرار عمليات التزود بالوقود، ويعزِّز القدرة على التشغيل المستمر، مما يلبّي احتياجات الإنشاءات الطويلة الأمد والشديدة الكثافة.

2. نظام الدفع والتحكم
يتم تشغيل المعدّة بواسطة محرك هيدروليكي في المحور الخلفي (الدفع الخلفي)، مع انتقالٍ فعّال وسلسٍ للطاقة. وهي مزوَّدة بنطاق تعديل مستمر للسرعة يتراوح بين 0 و10 كم/ساعة، ما يسمح بضبط سرعة التشغيل بمرونة وفقًا لمتطلبات الإنشاءات.

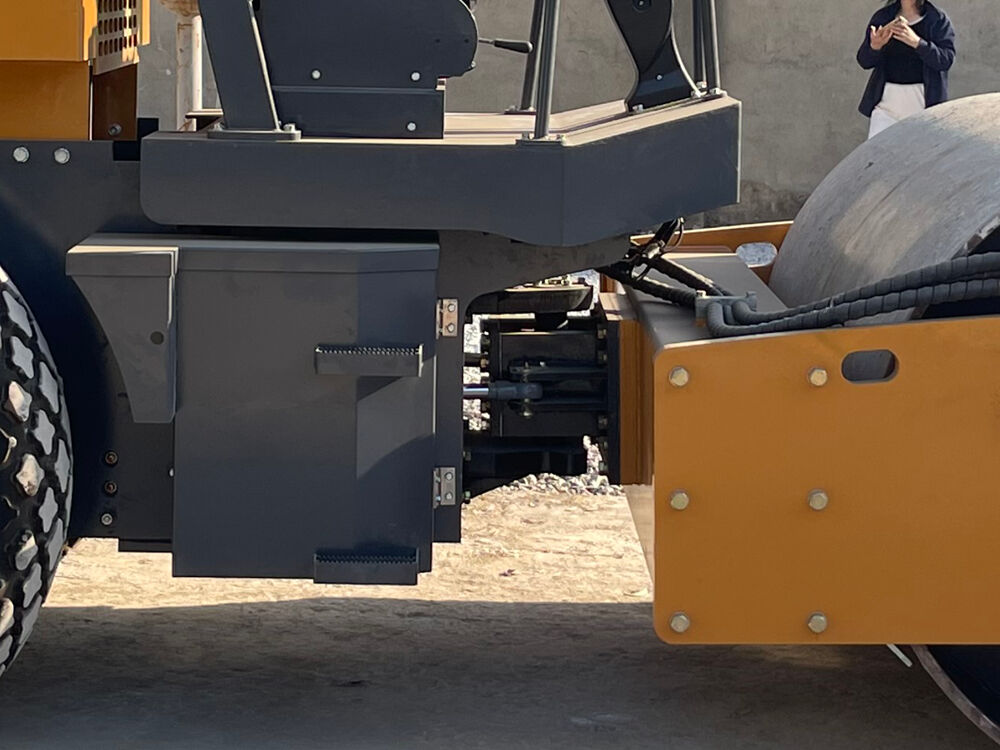

يعتمد نظام التوجيه تصميم التوجيه الهيدروليكي المزدوج الأسطوانة، مقترنًا بنصف قطر دوران قدره 5650 مم. وبذلك يمكنها أثناء التشغيل في منطقة العمل أن تدور بسهولة وتُعدِّل وضعها، مما يعزِّز قابلية التكيُّف مع موقع العمل.
يعتمد نظام الاهتزاز على تصميم عجلة فولاذية اهتزازية مُركَّبة في المقدمة. ويحقِّق عمليات التربة المُدمَّسة عبر اهتزاز أسطوانة هيدروليكية. ويمكن أن تصل ترددات الاهتزاز إلى ٥٠ هرتز، وسعة الاهتزاز إلى ٠٫٥ مم، وأقصى قوة تحفيز إلى ١٥٠ كيلو نيوتن. وهذا يُحسِّن بفعالية كثافة التربة والأسفلت وغيرها من المواد، ويضمن فعالية عملية الدك.



تتمتَّع المعدَّة بنسبة نظريَّة للصعود تبلغ ٣٠٪، وزاوية تمايل تبلغ ٨ درجات، وأداءً ممتازًا في الاستقرار بفضل نظام التوجيه الهيدروليكي ذي الأسطوانتين. ويمكنها التشغيل السلس في المواقع ذات المنحدرات الكبيرة، ولا تخشى التحديات الناجمة عن التضاريس المعقدة.



3.الحجم
الوزن: تبلغ الوزن التشغيلي للمعدَّة ٩٦٠٠ كجم. وتحمِل الحمل الخطي الثابت بمقدار ٢٢٥ نيوتن/سم، كما تتمتَّع بأداء دكٍّ قويٍّ.

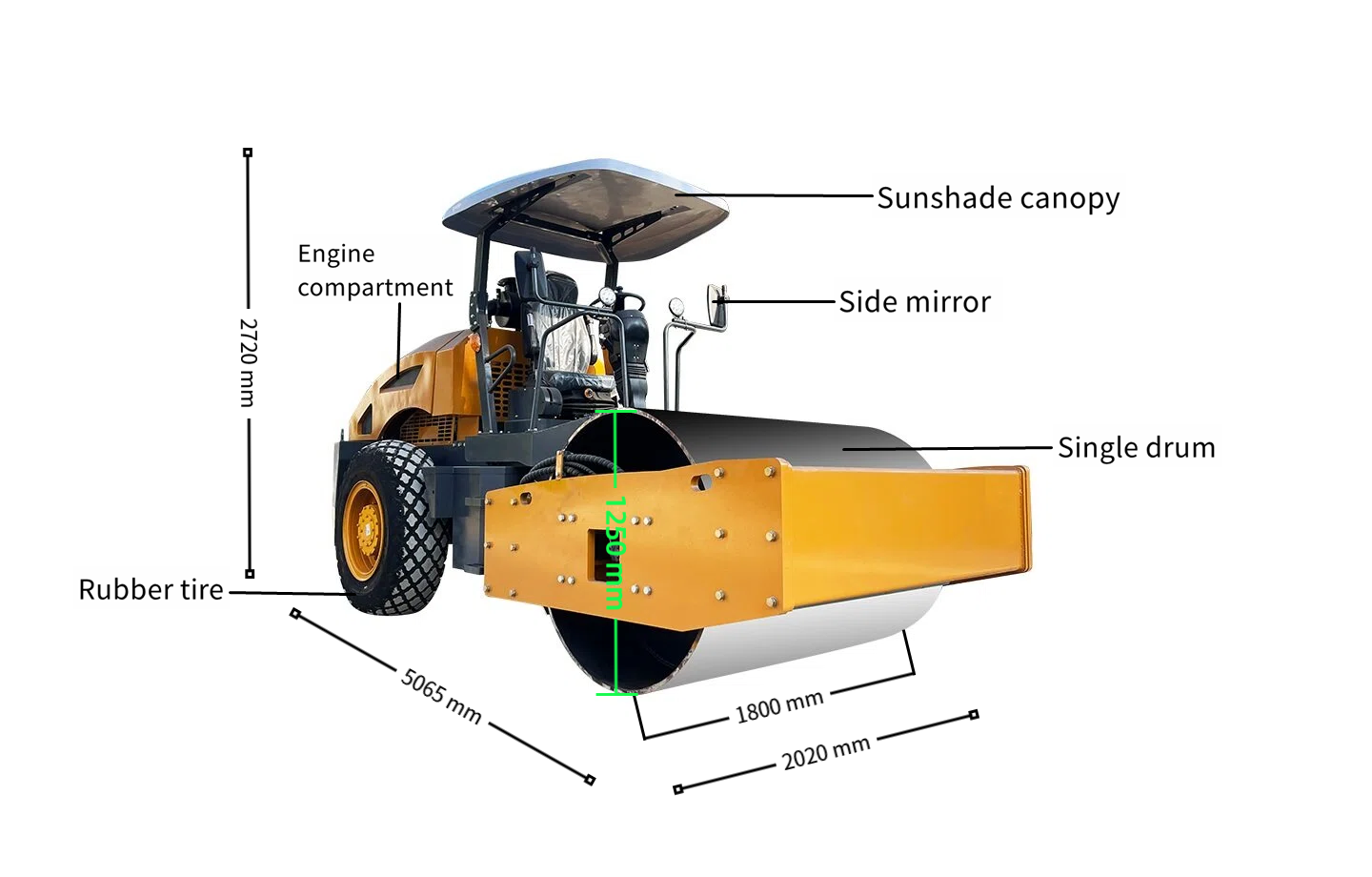

حجم الجهاز: يبلغ عرض العمل ٢٠٢٠ مم، والطول الكلي للمعدَّة ٥٠٦٥ مم، والارتفاع الكلي ٢٧٢٠ مم، وقاعدة العجلات ٢٦٩٠ مم. وتتميَّز بتخطيط هيكلي معقول واستقرار قيادة قوي.

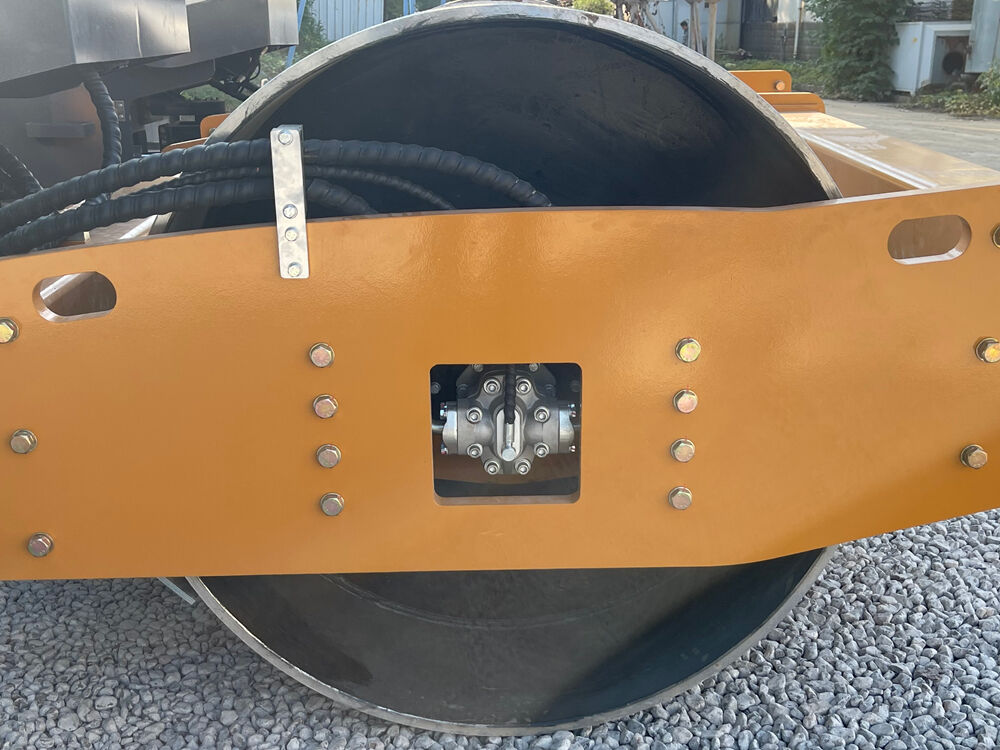

أبعاد الأسطوانة: مزوَّدٌ ببكرة فولاذية عرضها ١٨٠٠ مم وقطرها ١٢٥٠ مم، وسمك البكرة ٢٣ مم. وتتميَّز هيكلية البكرة المصنوعة من الفولاذ عالي القوة بأنها مقاومة للتآكل ومتينة، ما يزيد بشكل فعّال من مساحة التربة المُدمَّسة ومن كفاءة التشغيل.

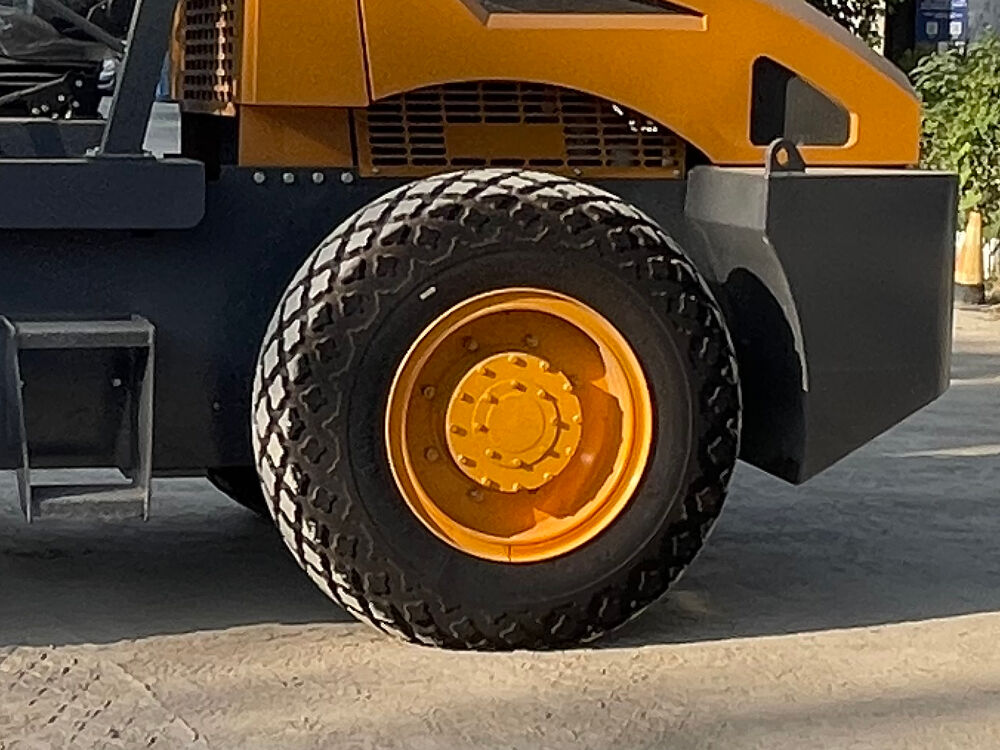

حجم الإطارات: مصنوع الإطارات من مادة مطاطية بمواصفات ١٤٫٩-٢٤، ويبلغ عددها الإجمالي إطاراتين. ويعزِّز تصميم الدعم المزدوج الجانبي استقرار المعدّة أثناء التشغيل. ويتراوح قطر الإطار ١٢٦٠ مم، وهو مناسب لمختلف ظروف الطرق.

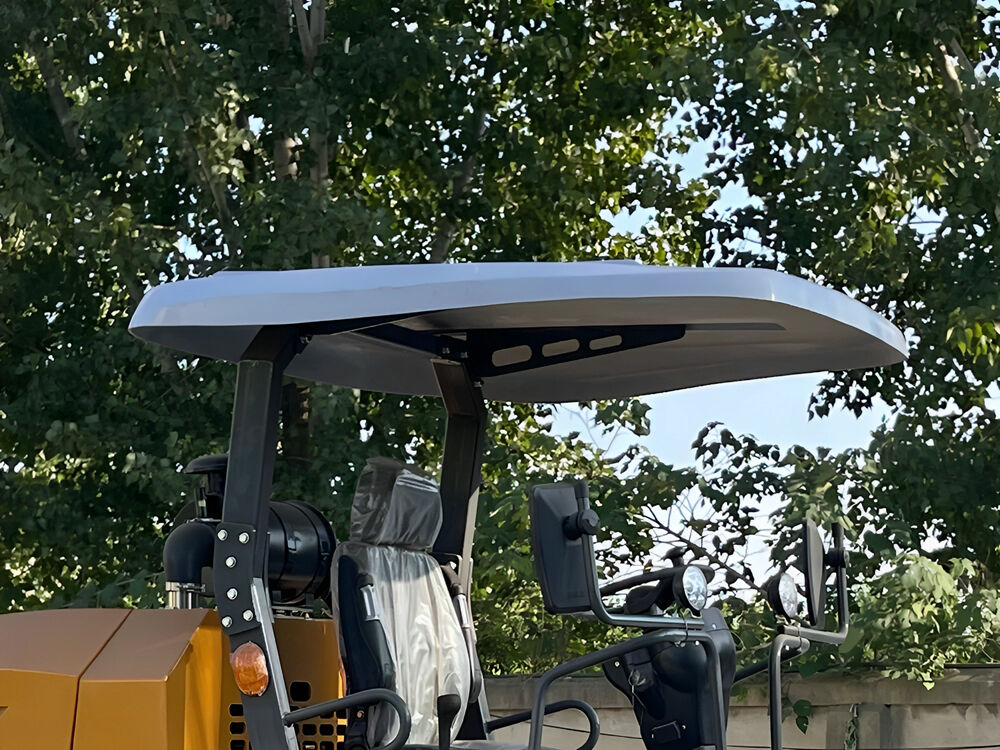

معدات اختيارية: يمكن تركيب كابينة اختيارية أبعادها ١٤٥٠ × ١٤٥٠ × ١٧٠٠ مم. وهي مزوَّدة بميزات مثل نظام تكييف الهواء والمراوح والراديو وواجهة USB ومساحات الزجاج الأمامي، ما يوفِّر بيئة عمل مريحة للعاملين ويقلل من التعب الناجم عن العمل لفترات طويلة.



4.التطبيق

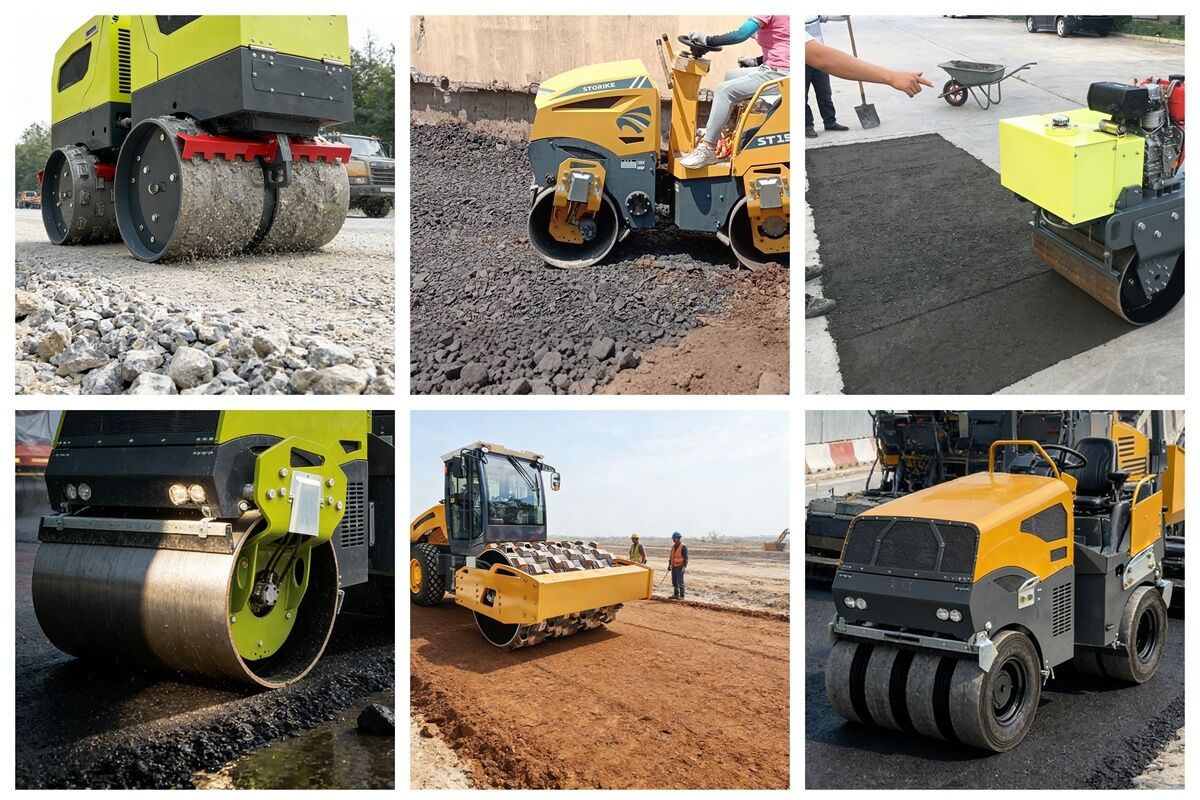

تُزوَّد عجلات الدرج الأمامية لآلة دك الطرق STS10 بإطارات فولاذية، وهي مسؤولة عن عمليات الدك والرَّص بكفاءة. أما العجلات الخلفية فهي مزودة بإطارات مطاطية مزدوجة لضمان استقرار حركة المركبة وقدرتها على التكيُّف مع التضاريس. وتعمل العجلتان معًا لتلبية متطلبات الدك الدقيقة في مختلف السيناريوهات. وتُستخدم على نطاق واسع في:
· الدك الأولي وإعادة الدك لطبقات الأسفلت على الطرق السريعة عالية الجودة والطرق الرئيسية البلدية، وهي مناسبةٌ لدك خليط الأسفلت ذي الطبقة السميكة، لضمان كثافة سطح الطريق ومستواه.
· دك جسور السدود متوسطة الحجم، وضفاف الأنهار، ومشاريع مكافحة الفيضانات، لتعزيز مقاومة الجسر للتسرب وثباته الإنشائي.
· الدك العميق لطبقة الأساس في الطرق الوطنية والإقليمية والطرق الرئيسية الريفية، حيث يُحقَن التربة وطبقات الحصى الرملي بفعالية لتحسين قدرة تحمل قاعدة الطريق.
· رص أساس المجمعات الصناعية الكبيرة، ومجمعات الخدمات اللوجستية، والساحات البلدية، بما يلبي متطلبات استقرار الأساس في المواقع الخاضعة لأحمال ثقيلة.
· رص مدارج المطارات ومناطق الوقوف والمناطق الخدمية للطرق السريعة، وهو مناسب لمعالجة الأساس في سيناريوهات الاستخدام عالي القوة.

٥. الخدمة
ضمان شامل للخدمة: نقدّم فترة ضمان لمدة سنة واحدة وفريق خدمة احترافي متاح على مدار الساعة عبر الإنترنت. وفي حالة حدوث أي مشكلة في المعدات، يمكنك الاتصال بخط خدمة العملاء في أي وقت. وسنردّ فورًا ونوفر لك مجموعة كاملة من الخدمات، بما في ذلك الاستشارة الفنية، وتشخيص الأعطال، وتوجيهات الصيانة، مما يضمن لك تنفيذ أعمال البناء دون أي قلق.



٦. التغليف والشحن
نقدّم تغليفًا في صناديق خشبية ونحمي جسم الماكينة الخاص بكم بدقة وفق المتطلبات، بما في ذلك المكونات والتشطيب الطلائي، لضمان عدم حدوث أي خدوش. كما يتوفر تغليف مخصّص حسب الطلب. وسنختار طريقة نقل مناسبة لكم. وإذا كان لديكم وكيل شحن، فيمكننا أيضًا تسليم الماكينة إلى الموقع الذي تحدّدونه لدى وكيل الشحن الخاص بكم.



مقدمة الشركة
ستوريك (STORIKE) هي شركة مصنعة محترفة لمعدات الهندسة، وتتمتع بـ 15 عامًا من خبرة الإنتاج، وتتخصص في منتجات مثل أبراج الإضاءة، والماكينات الاهتزازية اللوحية، وآلات دحرجة الطرق، والحفارات، واللودرات. وقد حصلت منتجاتنا على شهادات المطابقة الأوروبية (CE)، والوكالة الأمريكية لحماية البيئة (EPA)، والمعايير الأوروبية للانبعاثات (Euro 5)، ويمكن تخصيصها بشكلٍ مرن وفقًا لأنواع المحركات، مع توفير دعم شامل لخدمات التصنيع حسب الطلب (OEM) والتصنيع حسب التصميم (ODM). وتُخضع جميع المنتجات لرقابة جودة صارمة. كما شاركنا في معرض كانتون فير ومعارض الآلات الثقيلة الدولية، ونقدّم خدماتنا لأكثر من ١٠٠ دولة حول العالم. ولدينا ٦ إدارات مخصصة للمبيعات والخدمات، وقاعدة تصنيع حديثة مساحتها ٢٣٠٠٠ متر مربع. ونرحب ترحيباً حاراً بالعملاء من مختلف أنحاء العالم لزيارة مصنعنا واستكشاف فرص التعاون.

طريقة الاستخدام المقترحة
فيما يلي بعض النصائح الخاصة بالسلامة لمساعدتك في صيانة الماكينة وتمديد عمرها الافتراضي:
نصائح السلامة وتعليمات الصيانة:
· أثناء تشغيل المعدات، لا تُجرِ أي أعمال تنظيف أو صيانة. فقد تتسبب الأجزاء الدوارة في إصابات جسدية.
· يُمنع تمامًا تنظيف الأجزاء باستخدام البنزين أو غيره من الوقود أو المذيبات القابلة للاشتعال، خاصةً في المناطق المغلقة؛ إذ يميل بخار الوقود والمذيبات إلى التراكم، ما قد يؤدي إلى انفجارات.
· تحقق بانتظام من الزرّين الخارجيَّين للمعدات للتأكد من سلامتهما ووظيفتهما الطبيعية.
· قدِّم تدريبًا احترافيًّا على التشغيل والسلامة للمشغلين المعنيين بالمعدات بشكل دوري.
· لا تشغِّل المعدات في المناطق التي تحتوي على مواد قابلة للاشتعال أو وقود أو أبخرة قابلة للاشتعال.
· بعد إيقاف تشغيل المعدات، أطفئ المحرك فورًا، واحفظه في مكان نظيف وجاف بعيدًا عن متناول الأطفال، واتّبع إجراءات التخزين القياسية.
· لا تُزِل غطاء فلتر الهواء أو العنصر الورقي لفلتر الهواء أو جهاز التنقية الأولي بينما يكون المحرك قيد التشغيل.
· قبل رفع المعدات أو رفعها بالرافعة أو إجراء أعمال الصيانة، تأكَّد من تثبيت وصلة التوجيه المفصلي في مكانها باستخدام قضيب تثبيت.
· نقدِّم كتيبات الإرشادات واقتراحات التشغيل. يُرجى استخدام الآلة وفقًا للكتيب لضمان السلامة الشخصية وتجنب تلف الآلة.
