SVH60 | 650KG | لفافة اهتزازية

ماكينة لف متذبذبة بدروم مزدوج محمولة باليد

ما هو الأسطوانة اليدوية لضغط الطرق؟
الأسطوانة اليدوية لضغط الطرق هي آلة صغيرة محمولة تُستخدم في عمليات الضغط، ويقوم المشغل بتشغيلها يدويًّا. وتتميَّز بهيكلٍ مدمج وسهولة في التشغيل، وهي مناسبة للمواقع الضيِّقة ومهمات الضغط على نطاق صغير. وهي متوفرة بأنواع ذات عجلة واحدة/عجلتين، وأنواع ثابتة/اهتزازية، وأنواع تعمل بالوقود/الكهرباء. وتُستخدم أساسًا في إصلاحات البلديات، وتعبئة الخنادق، والطرق الريفية/الممرات، وكذلك في ضغط التربة والرمل والإسفلت وغيرها من المواد في زوايا الطرق الكبيرة.

ما هي وظيفة الأسطوانة الطرقية؟
تتمثل الوظيفة الأساسية للأسطوانة الطرقية في رص مواد إنشاء الطرق مثل التربة والرمل والحصى وخلطة الأسفلت، وذلك باستخدام وزنها الذاتي أو قوة الاهتزاز المؤثرة. ويؤدي ذلك إلى تحسين كثافة هذه المواد ومستواها وثباتها، كما يقلل من مساميتها، ويعزِّز قدرتها على تحمل الأحمال ومقاومتها للتشوه، ويضمن جودة الإنشاءات وطول عمر الطرق والأساسات والسدود وغيرها من المشاريع الهندسية.

الميزات

• مجهز بقوة من علامة تجارية مشهورة، ضمان الجودة، أداء متفوق
• رش عام، مجال رؤية واسع، جميل وسخي
• نصف قطر عمل صغير، يمكن العمل في المناطق الضيقة
• استخدام مضخة هيدروليكية ومotor من العلامات التجارية المحلية الشهيرة، جودة عالية واستقرار عالٍ
• ذراع دعم مطويل، سهل التدوير، يوفر الجهد
• الناقل يستخدم دعامات اليابانية FYH Seiko لضمان أداء الجهاز كاملاً أثناء العمل

معلمات المنتج

تفاصيل المنتج
أصبحت سلسلة SVH60 من المداحل الصغيرة للطرق، بفضل تصميم هيكلها المدمج، وأدائها القوي، وتجربتها التشغيلية المرنة، المعدات المثلى لتطبيقات الصيانة البلدية، والتشجير، وصيانة الطرق.



1. نظام التشغيل
يأتي طراز SVH60 مزوَّدًا بمحرك بنزيني رباعي الأشواط من شركة هوندا طراز GX390، وبقدرة إخراج تبلغ ٩,٧ كيلوواط وسرعة دوران مستقرة تبلغ ٣٦٠٠ دورة في الدقيقة. وهو مزوَّد بخزان وقود سعة ٦,٥ لتر، ويقدِّم أداءً قويًّا وكفاءةً ممتازة في استهلاك الوقود، ما يجعله مناسبًا للسياقات التي تتطلَّب متطلبات عالية في مجال الحماية البيئية، وكذلك للبيئات التشغيلية ذات التهوية الجيدة.
يأتي طراز SVH60C مزوَّدًا بمحرك ديزل رباعي الأشواط من شركة تشانغتشاي/كيبر طراز ١٨٦F، وبقدرة إخراج تبلغ ٦,٦ كيلوواط. وهو مزوَّد بخزان وقود سعة ٥,٥ لتر، وهو ما يكفي لعمليات الترسيب الروتينية. وتمنح خصائص محرك الديزل هذا المدحل ميزةً فيما يتعلَّق بالمدى.
يأتي الطراز SVH60CS مزوّدًا بمحرك ديزل مبرَّد بماء من شركة فوزهو جولدن فلاينغ فيش، الموديل RD90N-1، وبقدرة إخراج تبلغ ٥,٨٨ كيلوواط، وسعة خزان وقود تبلغ ١٠ لترات، وسرعة دوران تبلغ ٢٤٠٠ دورة في الدقيقة. ويُحسِّن تصميم التبريد بالماء أداء محرك التبريد بشكل فعّال، ما يطيل مدة التشغيل المتواصل، وهو مناسب للبناء طويل الأمد والكثيف.
يضمن نظام الكهرباء ذي الجهد ١٢ فولت وأسلوب التشغيل الكهربائي سهولة التشغيل واستقرار الأداء، كما أن سعة خزان زيت النظام الهيدروليكي الموحَّد تبلغ ٢٥ لترًا، مما يضمن التشغيل الفعّال للنظام الهيدروليكي.

2. نظام الدفع والتحكم
تعتمد السلسلة بأكملها على نظام دفع ثنائي العجلات باستخدام مضخة بيستون متغيرة السعة ومُعدَّلة السرعة. وتتم عملية نقل القوة بدقة وكفاءة عالية، ما يسمح بضبط السرعة بلا توقف ضمن النطاق من ٠ إلى ٥ كيلومترات في الساعة. ويمكنه تلبية المتطلبات المختلفة لسرعة الضغط، كما يتميّز بتوجيهٍ مرن، ويتيح تعديل وضع العمل بسهولة في المساحات الضيّقة.
تستخدم نظام الفرملة مضخة بيستون متغيرة للفرملة، مع استجابة سريعة وفرملة ناعمة، مما يضمن بشكل فعّال سلامة التشغيل.
يتم التحكم في نظام الاهتزاز بواسطة قابض كهرومغناطيسي يعمل بالنقل الميكانيكي. ويضمن تصميم الاهتزاز المزدوج للعجلتين الأمامية والخلفية تردّد اهتزاز مستقر قدره ٥٥ هرتز، وسعة اهتزاز تبلغ ٠٫٥ مم، وقوة إثارة تصل إلى ٣٠ كيلو نيوتن. كما أن تأثير الجَمْع (الضغط) ممتاز، ويمكنه بسهولة التعامل مع مختلف المواد مثل التربة والرمل والإسفلت لعمليات الضغط.



مزوّد بنظام ري جاذبي بالرش، ويتضمّن خزان ماء كبير السعة سعته ٤٠ لترًا لتلبية احتياجات الري أثناء العمليات الطويلة، مما يجنّب التصاق المواد بالأسطوانة، ويعزّز تسطّح سطح الضغط.



3.الحجم
تفاصيل الماكينة العامة: تبلغ وزن التشغيل 620 كيلوجرامًا. ويبلغ العرض الكلي لهيكل الماكينة 720 ملليمترًا. وعندما يكون الذراع في الوضع الرأسي، يبلغ الطول الكلي 1240 ملليمترًا والارتفاع الكلي 1765 ملليمترًا. ويمكنها التنقُّل بمرونة عبر الأقسام الضيِّقة والمناطق الداخلية.
أبعاد تغليف النقل: 1300×750×1160 مم. والحجم مدمجٌ، ما يجعله مناسبًا لنقله بالمركبات وتخزينه.

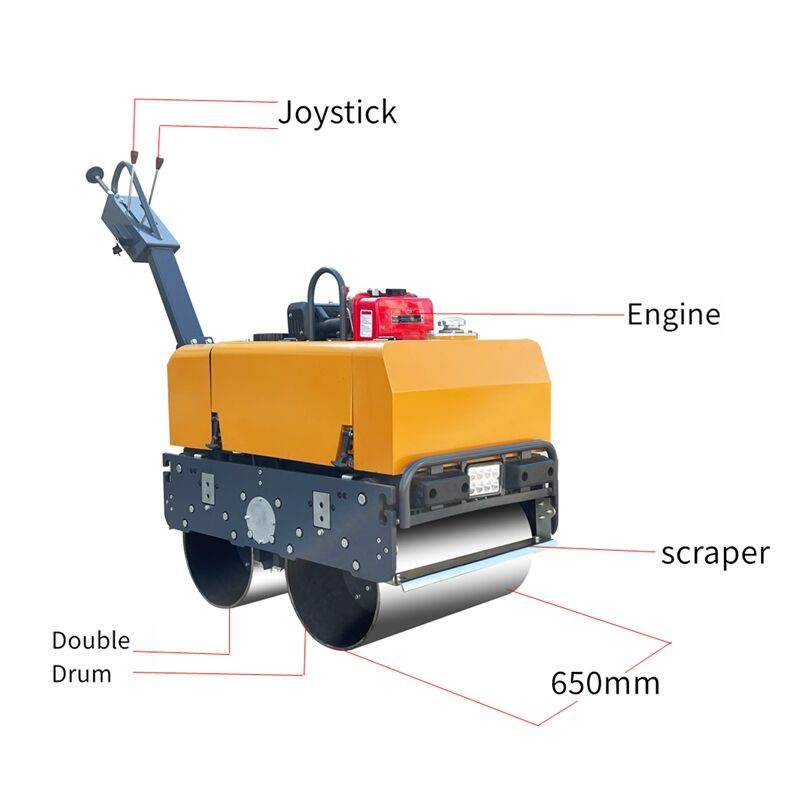

الأبعاد التشغيلية: يبلغ عرض الأسطوانة 650 ملليمترًا وقطرها 380 ملليمترًا. وقد تم تحسين حجم الأسطوانة وفق التصميم لضمان تغطية كافية للضغط مع الالتزام الدقيق بحافة منطقة التشغيل، مما يقلِّل من مناطق الضغط غير الفعَّالة ويرفع الكفاءة التشغيلية.



4.التطبيق
تتميَّز آلة SVH60 بمرونة عالية في المناورة وأداء قوي في عملية الضغط، وتُستخدم على نطاق واسع في مختلف سيناريوهات المشاريع الصغيرة:
· في مجال الهندسة البلدية، يمكن استخدامها في رصف الأرصفة، وبناء طرقات المساكن، وتعبئة ورص خنادق الأنابيب تحت الأرض، وإصلاح حفر الطرق؛
· في مجال هندسة الطرق، تصلح لرص الطبقة القاعدية والطبقة السطحية للطرق الريفية والممرات المشاة السياحية، كما يمكن أن تُسهم في مشاريع بناء الطرق الكبيرة من خلال إنجاز عمليات الرص في المناطق المُهمَلة مثل حواف الطرق والزوايا؛
· في هندسة البنية التحتية للحدائق، تُستخدم في رص التربة في طرقات الفناء ومناطق الزراعة الخضراء لمنع انخفاض سطح الأرض لاحقًا؛
· في أعمال رصف طبقات الأسفلت الرقيقة لأرضيات المصانع ومواقف السيارات، وكذلك في عمليات تعبئة ورص الحفر الأساسية للمباني الصغيرة، وغيرها.

٥. الخدمة
ضمان شامل للخدمة: نقدّم فترة ضمان لمدة سنة واحدة وفريق خدمة احترافي متاح على مدار الساعة عبر الإنترنت. وفي حالة حدوث أي مشكلة في المعدات، يمكنك الاتصال بخط خدمة العملاء في أي وقت. وسنردّ فورًا ونوفر لك مجموعة كاملة من الخدمات، بما في ذلك الاستشارة الفنية، وتشخيص الأعطال، وتوجيهات الصيانة، مما يضمن لك تنفيذ أعمال البناء دون أي قلق.



٦. التغليف والشحن
نقدّم تغليفًا في صناديق خشبية ونحمي جسم الماكينة الخاص بكم بدقة وفق المتطلبات، بما في ذلك المكونات والتشطيب الطلائي، لضمان عدم حدوث أي خدوش. كما يتوفر تغليف مخصّص حسب الطلب. وسنختار طريقة نقل مناسبة لكم. وإذا كان لديكم وكيل شحن، فيمكننا أيضًا تسليم الماكينة إلى الموقع الذي تحدّدونه لدى وكيل الشحن الخاص بكم.



مقدمة الشركة
ستوريك (STORIKE) هي شركة مصنعة محترفة لمعدات الهندسة، وتتمتع بـ 15 عامًا من خبرة الإنتاج، وتتخصص في منتجات مثل أبراج الإضاءة، والماكينات الاهتزازية اللوحية، وآلات دحرجة الطرق، والحفارات، واللودرات. وقد حصلت منتجاتنا على شهادات المطابقة الأوروبية (CE)، والوكالة الأمريكية لحماية البيئة (EPA)، والمعايير الأوروبية للانبعاثات (Euro 5)، ويمكن تخصيصها بشكلٍ مرن وفقًا لأنواع المحركات، مع توفير دعم شامل لخدمات التصنيع حسب الطلب (OEM) والتصنيع حسب التصميم (ODM). وتُخضع جميع المنتجات لرقابة جودة صارمة. كما شاركنا في معرض كانتون فير ومعارض الآلات الثقيلة الدولية، ونقدّم خدماتنا لأكثر من ١٠٠ دولة حول العالم. ولدينا ٦ إدارات مخصصة للمبيعات والخدمات، وقاعدة تصنيع حديثة مساحتها ٢٣٠٠٠ متر مربع. ونرحب ترحيباً حاراً بالعملاء من مختلف أنحاء العالم لزيارة مصنعنا واستكشاف فرص التعاون.

طريقة الاستخدام المقترحة
فيما يلي بعض النصائح الخاصة بالسلامة لمساعدتك في صيانة الماكينة وتمديد عمرها الافتراضي:
نصائح السلامة وتعليمات الصيانة:
· أثناء تشغيل المعدات، لا تُجرِ أي أعمال تنظيف أو صيانة. فقد تتسبب الأجزاء الدوارة في إصابات جسدية.
· يُمنع تمامًا تنظيف الأجزاء باستخدام البنزين أو غيره من الوقود أو المذيبات القابلة للاشتعال، خاصةً في المناطق المغلقة؛ إذ يميل بخار الوقود والمذيبات إلى التراكم، ما قد يؤدي إلى انفجارات.
· تحقق بانتظام من الزرّين الخارجيَّين للمعدات للتأكد من سلامتهما ووظيفتهما الطبيعية.
· قدِّم تدريبًا احترافيًّا على التشغيل والسلامة للمشغلين المعنيين بالمعدات بشكل دوري.
· لا تشغِّل المعدات في المناطق التي تحتوي على مواد قابلة للاشتعال أو وقود أو أبخرة قابلة للاشتعال.
· بعد إيقاف تشغيل المعدات، أطفئ المحرك فورًا، واحفظه في مكان نظيف وجاف بعيدًا عن متناول الأطفال، واتّبع إجراءات التخزين القياسية.
· لا تُزِل غطاء فلتر الهواء أو العنصر الورقي لفلتر الهواء أو جهاز التنقية الأولي بينما يكون المحرك قيد التشغيل.
· قبل رفع المعدات أو رفعها بالرافعة أو إجراء أعمال الصيانة، تأكَّد من تثبيت وصلة التوجيه المفصلي في مكانها باستخدام قضيب تثبيت.
· نقدِّم كتيبات الإرشادات واقتراحات التشغيل. يُرجى استخدام الآلة وفقًا للكتيب لضمان السلامة الشخصية وتجنب تلف الآلة.
