SVH70 | 800 كغ | لفافة اهتزازية

ركوب لفافة طبل مزدوجة اهتزازية

ما هو الأسطوانة الطرقية المزدوجة؟
تتميز الأسطوانة ذات العجلتين الفولاذيتين بوجود أسطوانتين في المقدمة والخلف. وتدعم بعض الموديلات الاهتزاز المتزامن لكلا الأسطوانتين، ما يؤدي إلى كفاءة أفضل في عملية الرصّ وتوحُّدٍ أكبر في النتائج. وهي المعدة الأساسية المستخدمة في رصّ طبقات الأسفلت الطرقية. وتتميَّز طريقة الاهتزاز بالمرونة، إذ يمكن تبديلها وفقًا لأنواع المواد مثل التربة والرمل والحصى، وهي مناسبة لجميع مراحل الرصّ الأولي والرصّ الثانوي والرصّ النهائي.

ما هي وظيفة الأسطوانة الطرقية؟
تتمثل الوظيفة الأساسية للأسطوانة الطرقية في رص مواد إنشاء الطرق مثل التربة والرمل والحصى وخلطة الأسفلت، وذلك باستخدام وزنها الذاتي أو قوة الاهتزاز المؤثرة. ويؤدي ذلك إلى تحسين كثافة هذه المواد ومستواها وثباتها، كما يقلل من مساميتها، ويعزِّز قدرتها على تحمل الأحمال ومقاومتها للتشوه، ويضمن جودة الإنشاءات وطول عمر الطرق والأساسات والسدود وغيرها من المشاريع الهندسية.

الميزات

• مجهزة بقوة علامة تجارية مشهورة، ضمان الجودة وأداء متفوق
• تصميم جسم ديناميكي مريح، رؤية واسعة ومظهر جميل
• مضخة هيدروليكية متغيرة المستورد ومعدين كميات ثابتة، تغيير السرعة بدون تروس، المشي للأمام والخلف

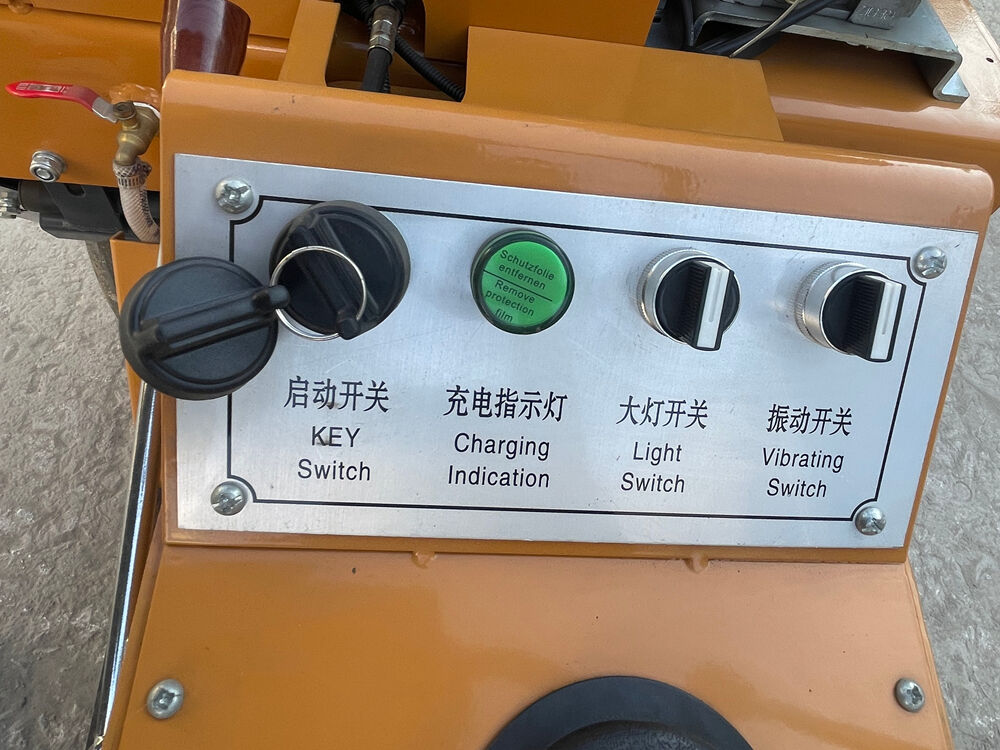

• لوحة التحكم تحتوي على جميع الوظائف، تشغيل بزر واحد
• أضواء أمامية LED يمكنها العمل ليلاً
• مروحة تبريد زيت هيدروليكي بالهواء مع سخان، تبديد سريع للحرارة وعمر بطارية طويل
• المنتج قد اجتاز شهادة CE

معلمات المنتج

تفاصيل المنتج
مُجهَّزة معدات المدحلة الطرقية المدمجة SVH70/SVH70C بأنظمة طاقة متوافقة مع علامات تجارية متعددة، إلى جانب نظام تحكم موثوق في الدفع. وهذا يمكِّنها من التعامل بسهولة مع مختلف الظروف التشغيلية المعقدة.



1. نظام التشغيل
يمكن تجهيز جهاز SVH70 بمحرك بنزيني من شركة هوندا طراز GX390، وسعته التخزينية للوقود 6.5 لتر، بينما تصل قدرته الإخراجية إلى 9.7 كيلوواط، وبسرعة دوران تبلغ 3600 دورة في الدقيقة. ويتميَّز هذا المحرك بقوةٍ عالية، وهو مناسبٌ لعمليات التربة المُحكمة ذات الشدة العالية.

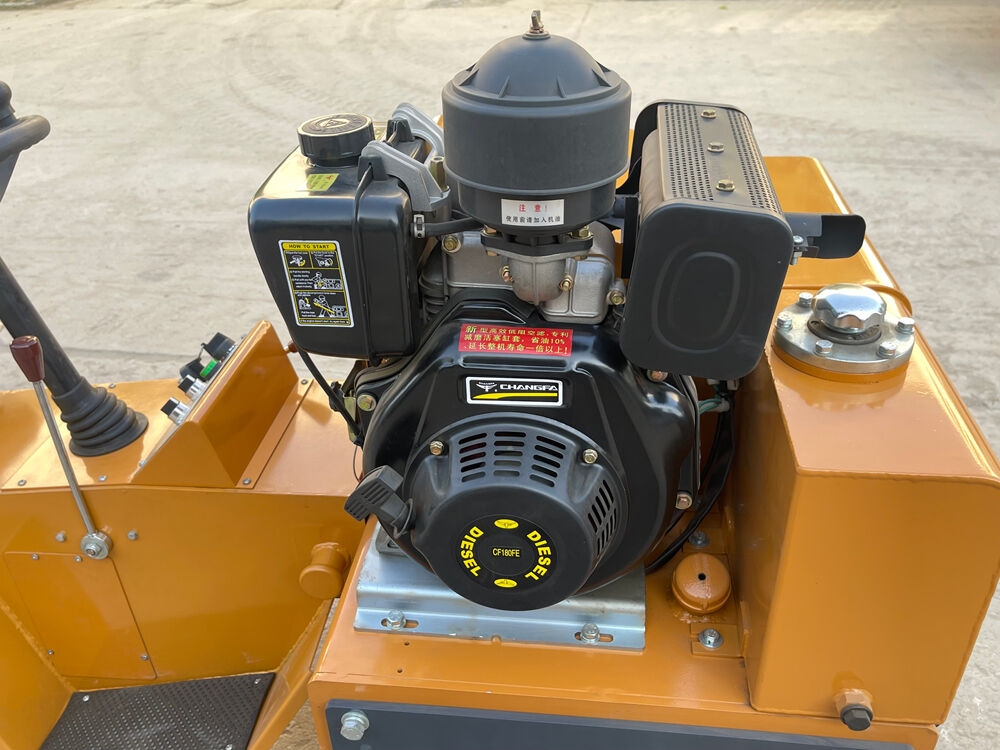

يمكن تجهيز جهاز SVH70C بأنواع ثلاثة من المحركات، وكلها تتبنَّى تصميم المحرك رباعي الأشواط:
محرك لونسين 390FD: سعة خزان الوقود 6.5 لتر، القدرة الإخراجية 9.7 كيلوواط، وسرعة الدوران 2400 دورة في الدقيقة
محرك تشانغفا 180F: سعة خزان الوقود 3.5 لتر، القدرة الإخراجية 4.8 كيلوواط، وسرعة الدوران 3600 دورة في الدقيقة، ومناسب للظروف التشغيلية التي تتطلَّب قوةً معتدلة
محرك تشانغتشاي 178F مبرَّد بالهواء: سعة خزان الوقود 2.7 لتر، القدرة الإخراجية 4.4 كيلوواط، وسرعة الدوران 3600 دورة في الدقيقة، ويتميَّز بأداءٍ مستقرٍ واستهلاكٍ اقتصاديٍّ للوقود.
المعدات مزودة بنظام كهربائي بجهد 12 فولت، مما يضمن بدء التشغيل السلس وتوفير طاقة مستقرة. وسعة زيت الهيدروليك هي 12 لترًا، وسعة خزان الماء هي 18 لترًا. ومدى التشغيل كافٍ ويمكنه دعم التشغيل المستمر لفترات طويلة.

2. نظام الدفع والتحكم
نظام الدفع: يستخدم محرك سلسلة هيدروليكي ثنائي الاتجاه، ما يضمن انتقال الطاقة بكفاءة وسلاسة. وبالاشتراك مع تصميم التحكم المستمر في السرعة من 0 إلى 6 كم/ساعة، فإنه يتيح ضبط سرعة القيادة بدقة وفقًا لمتطلبات التشغيل، وهو مناسب لمختلف إيقاعات عملية الرص.

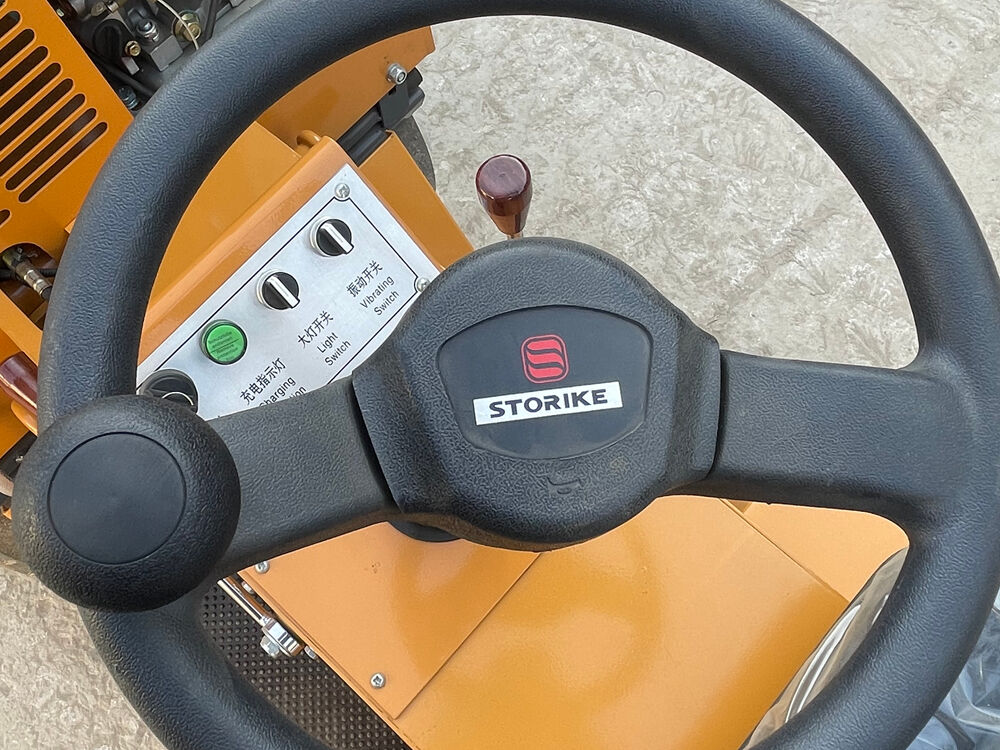

نظام التوجيه: يعتمد على التوجيه الميكانيكي للعجلات الخلفية، ما يجعله خفيف التشغيل ومرنًا. ونصف قطر الدوران الخارجي لا يتجاوز 2300 مم، ما يعزِّز بشكل كبير الحركة التشغيلية.
نظام الاهتزاز: مزودٌ بطببل اهتزازي مُركَّب في المقدمة، ويستخدم طريقة نقل حركة ميكانيكية. وتصل ترددات الاهتزاز إلى ٧٠ هرتز، وسعة الاهتزاز إلى ٠٫٥ مم، بينما يمكن أن تصل قوة التحفيز إلى ٣٠ كيلو نيوتن، مما يحقِّق عمقًا وكفاءة ممتازين في عملية الرص.
نظام رش الماء: مزودٌ بنظام رش جاذبي، ويمكنه تقليل التصاق المادة بالطببل بشكل فعّال، ما يحسِّن مستوي سطح الرص.



نظام الفرملة مزوَّدٌ بمضخة بيستون ذات سعة متغيرة، مما يضمن استجابةً سريعةً لعملية الفرملة وتأثيرًا فعّالًا وموثوقًا بها، ويضمن بذلك السلامة التشغيلية بكفاءة.



3.الحجم
الوزن: يبلغ الوزن التشغيلي الكلي للآلة ٦٢٠ كجم، بينما تبلغ حمولة الخط الثابتة ٥٥ نيوتن/سم. ويُعد هذا الوزن معتدلاً، مما يضمن فعالية عملية الترصيف مع تجنب إلحاق أضرار مفرطة بالأرض.
أبعاد الآلة: تتميز الآلة بحجمها المدمج. وتبلغ عرضها التشغيلي ٨٧٥ مم، والطول الكلي لها ١٥٥٠ مم، والارتفاع الكلي ١٢١٠ مم، ومسافة المحور بين العجلتين ١١١٠ مم. وبذلك يمكنها الدخول بسهولة إلى المناطق الضيقة لأداء المهام التشغيلية.
أبعاد الأسطوانة: يبلغ عرض الأسطوانة الأمامية ٧٠٠ مم وقطرها ٥٣٠ مم، في حين يبلغ عرض الأسطوانة الخلفية ٥٠٠ مم وقطرها ٤٢٥ مم. وتتناسب أبعاد الأسطوانة مع احتياجات المشاريع الصغيرة الحجم.
القدرة على العمل على المنحدرات الشديدة: تصل القدرة النظرية للآلة على التسلّق إلى ٣٠٪، ما يجعلها قادرة على التعامل مع سيناريوهات التشغيل على المنحدرات اللطيفة والحفاظ على حالة تشغيل مستقرة حتى في التضاريس المعقدة.



4.التطبيق
تتميّز أسطوانة SVH70 بمرونتها في التصميم وأدائها القوي، وتُستخدم على نطاق واسع في السيناريوهات التالية:
· الهندسة البلدية: رصف الأرصفة، وصيانة طرق المجتمعات المحلية، وضغط الأرض في مرائب السيارات تحت الأرض، وتدعيم المناطق المحيطة بأغطية فتحات التفتيش؛
· إنشاء الطرق: رصف الطرق الريفية، وصيانة ممرات المناطق السياحية، والضغط الأولي والنهائي لأسطح الأسفلت، وضغط ممرات المركبات غير الآلية؛
· إنشاء المباني: ضغط أساسات المنازل، وتصلّب الفناءات، وإعادة تأهيل حدائق الفلل، وتسوية المواقع الصغيرة؛
· البستنة والمناظر الطبيعية: ضغط قواعد العشب، وبناء أحواض الزهور، وتسوية الطرق في الحدائق، ووضع ممرات المناظر الطبيعية؛
· سيناريوهات أخرى: ضغط أرضيات المستودعات، وصيانة أرضيات المصانع، ومشاريع الإصلاح الطارئ، وضغط طرق الوصول الزراعية ومشاريع حفظ المياه، إلخ.

٥. الخدمة
ضمان شامل للخدمة: نقدّم فترة ضمان لمدة سنة واحدة وفريق خدمة احترافي متاح على مدار الساعة عبر الإنترنت. وفي حالة حدوث أي مشكلة في المعدات، يمكنك الاتصال بخط خدمة العملاء في أي وقت. وسنردّ فورًا ونوفر لك مجموعة كاملة من الخدمات، بما في ذلك الاستشارة الفنية، وتشخيص الأعطال، وتوجيهات الصيانة، مما يضمن لك تنفيذ أعمال البناء دون أي قلق.



٦. التغليف والشحن
نقدّم تغليفًا في صناديق خشبية ونحمي جسم الماكينة الخاص بكم بدقة وفق المتطلبات، بما في ذلك المكونات والتشطيب الطلائي، لضمان عدم حدوث أي خدوش. كما يتوفر تغليف مخصّص حسب الطلب. وسنختار طريقة نقل مناسبة لكم. وإذا كان لديكم وكيل شحن، فيمكننا أيضًا تسليم الماكينة إلى الموقع الذي تحدّدونه لدى وكيل الشحن الخاص بكم.

مقدمة الشركة
ستوريك (STORIKE) هي شركة مصنعة محترفة لمعدات الهندسة، وتتمتع بـ 15 عامًا من خبرة الإنتاج، وتتخصص في منتجات مثل أبراج الإضاءة، والماكينات الاهتزازية اللوحية، وآلات دحرجة الطرق، والحفارات، واللودرات. وقد حصلت منتجاتنا على شهادات المطابقة الأوروبية (CE)، والوكالة الأمريكية لحماية البيئة (EPA)، والمعايير الأوروبية للانبعاثات (Euro 5)، ويمكن تخصيصها بشكلٍ مرن وفقًا لأنواع المحركات، مع توفير دعم شامل لخدمات التصنيع حسب الطلب (OEM) والتصنيع حسب التصميم (ODM). وتُخضع جميع المنتجات لرقابة جودة صارمة. كما شاركنا في معرض كانتون فير ومعارض الآلات الثقيلة الدولية، ونقدّم خدماتنا لأكثر من ١٠٠ دولة حول العالم. ولدينا ٦ إدارات مخصصة للمبيعات والخدمات، وقاعدة تصنيع حديثة مساحتها ٢٣٠٠٠ متر مربع. ونرحب ترحيباً حاراً بالعملاء من مختلف أنحاء العالم لزيارة مصنعنا واستكشاف فرص التعاون.

طريقة الاستخدام المقترحة
فيما يلي بعض النصائح الخاصة بالسلامة لمساعدتك في صيانة الماكينة وتمديد عمرها الافتراضي:
نصائح السلامة وتعليمات الصيانة:
· أثناء تشغيل المعدات، لا تُجرِ أي أعمال تنظيف أو صيانة. فقد تتسبب الأجزاء الدوارة في إصابات جسدية.
· يُمنع تمامًا تنظيف الأجزاء باستخدام البنزين أو غيره من الوقود أو المذيبات القابلة للاشتعال، خاصةً في المناطق المغلقة؛ إذ يميل بخار الوقود والمذيبات إلى التراكم، ما قد يؤدي إلى انفجارات.
· تحقق بانتظام من الزرّين الخارجيَّين للمعدات للتأكد من سلامتهما ووظيفتهما الطبيعية.
· قدِّم تدريبًا احترافيًّا على التشغيل والسلامة للمشغلين المعنيين بالمعدات بشكل دوري.
· لا تشغِّل المعدات في المناطق التي تحتوي على مواد قابلة للاشتعال أو وقود أو أبخرة قابلة للاشتعال.
· بعد إيقاف تشغيل المعدات، أطفئ المحرك فورًا، واحفظه في مكان نظيف وجاف بعيدًا عن متناول الأطفال، واتّبع إجراءات التخزين القياسية.
· لا تُزِل غطاء فلتر الهواء أو العنصر الورقي لفلتر الهواء أو جهاز التنقية الأولي بينما يكون المحرك قيد التشغيل.
· قبل رفع المعدات أو رفعها بالرافعة أو إجراء أعمال الصيانة، تأكَّد من تثبيت وصلة التوجيه المفصلي في مكانها باستخدام قضيب تثبيت.
· نقدِّم كتيبات الإرشادات واقتراحات التشغيل. يُرجى استخدام الآلة وفقًا للكتيب لضمان السلامة الشخصية وتجنب تلف الآلة.
