ST4500C | 4,5 tuny | Kombinovaný vibrační val

Obratný dvojité bubnový vibrací val

Co je to válec s ocelovým předním koulícím se kolem a pneumatickými zadními koly?
Válec s ocelovým předním koulícím se kolem a pneumatickými zadními koly využívá diferencovaný návrh „přední ocelové koulící se kolo + zadní sestava pneumatických kol“, který zohledňuje jak vibrací vyvolanou pronikací při zhutňování, tak i mírné žvýkací zhutňování pneumatikami, čímž dosahuje dvojí funkce „účinného zhutňování + jemné úpravy“. Ocelové kolo je určeno pro hluboké zhutňování podkladu silnice, pískově štěrkového polštáře, zatímco pneumatická kola jsou určena pro zhutňování asfaltové vozovky a stabilizované zeminové spodní vrstvy. Je vhodný pro nepřetržitou výstavbu „základny – povrchové vrstvy“ a pro vícestupňové operace.

Jakou funkci má válec?
Základní funkcí kotevního válce je zhutňování stavebních materiálů pro silnice, jako jsou půda, písek, štěrk a asfaltová směs, za použití vlastní hmotnosti nebo vibrací. Tím se zvyšuje hutnost, rovnost a stabilita zhutněných materiálů, snižuje se jejich pórovitost, zlepšuje se nosná schopnost a odolnost proti deformaci a zajišťuje se kvalita výstavby a životnost silnic, základů, náspů a dalších stavebních projektů.

Vlastnosti

• Vybavený silnou značkou, kvalitní záruka, vynikající výkon.
• Návrh těla s orlím zrakem, široké pole vize, krásné a štědré.
• lmported hydraulický proměnný pumpa a kvantitativní motor, bezstupňová změna rychlosti, chůze dopředu i dozadu.
• LED displejové řídicí panely.
• Osazení světlomety a varovnými světly vzadu i vpředu, lze použít v noci.

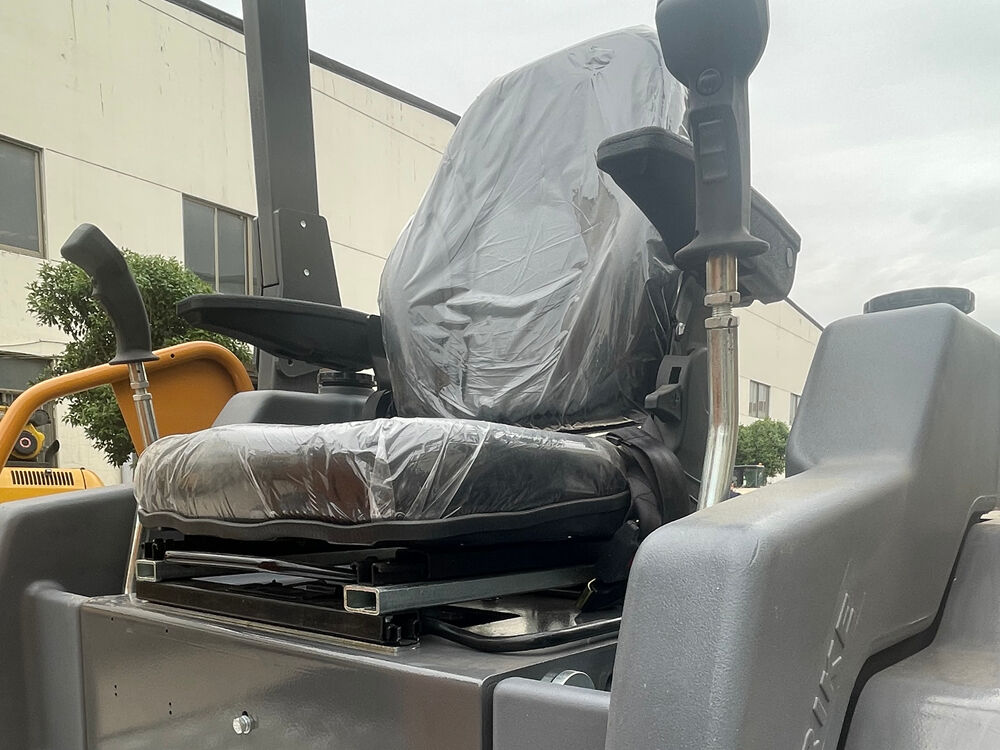

• Ergonomické řízení.
• Produkt prošel certifikací CE a získal design Red Star Award.
• Ocelové kolo je vybaveno obrysovacím světlem, je snadno ovladatelné, bezpečné a efektivní.

Parametr produktu

Detail produktu

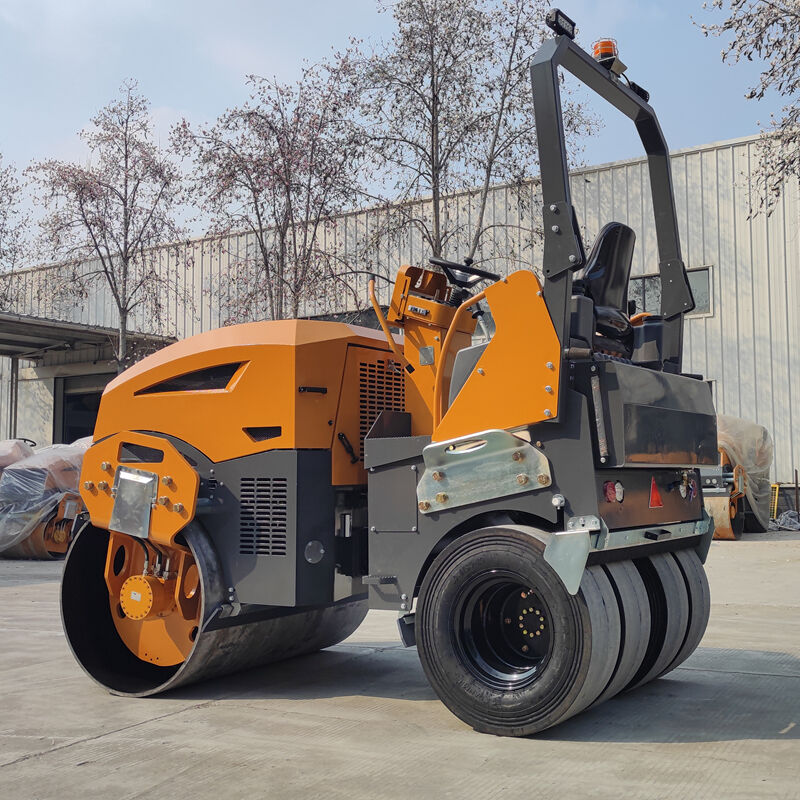

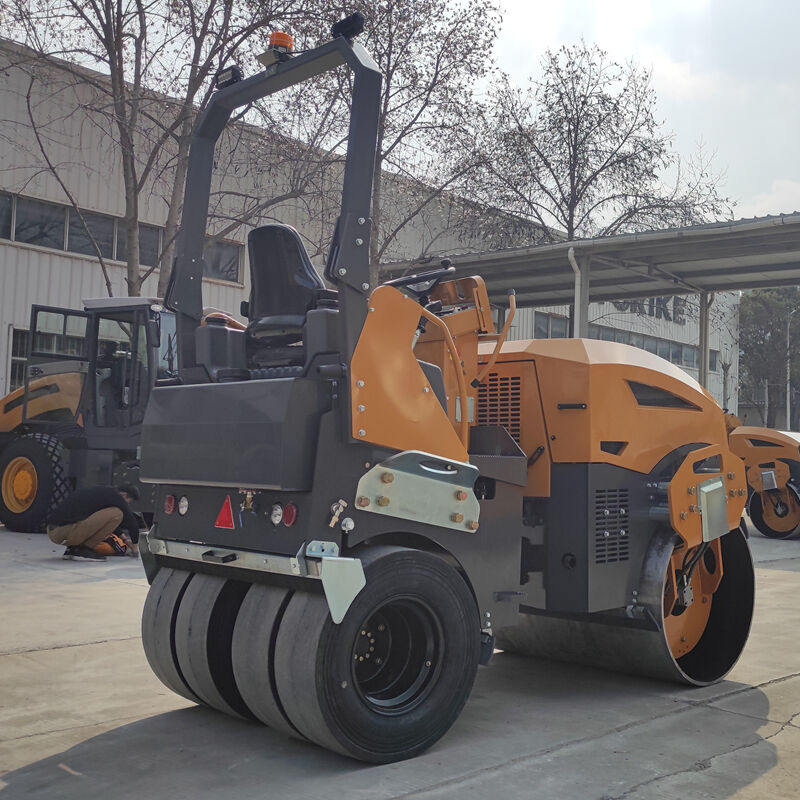

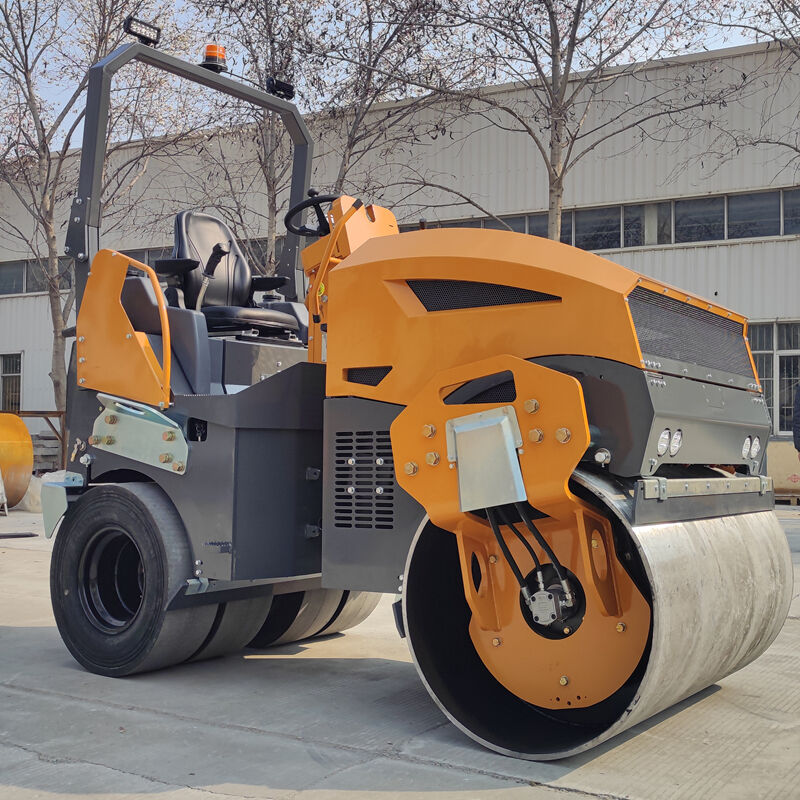

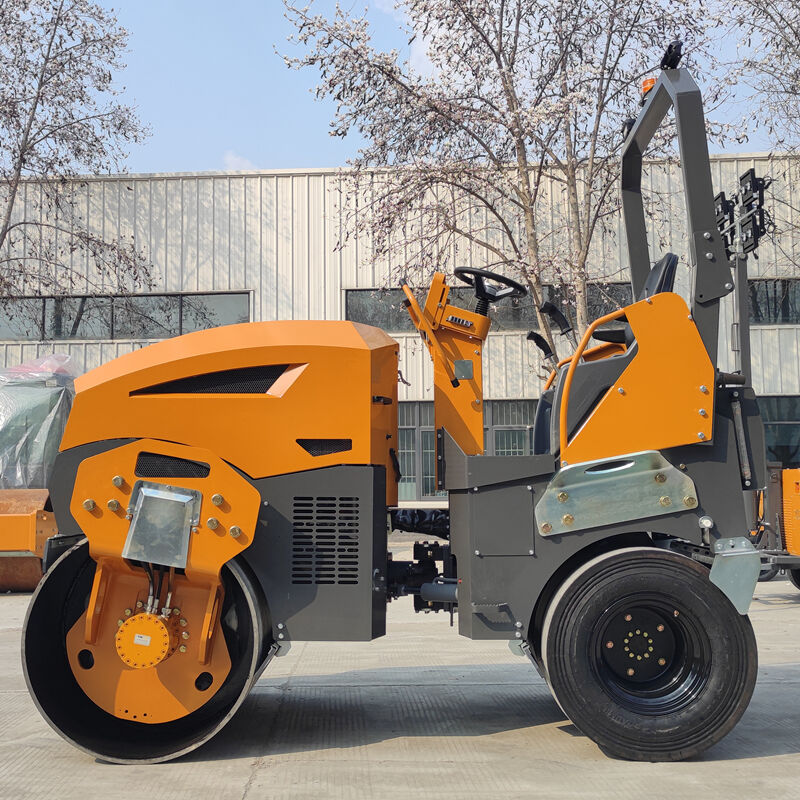

Model ST4500C využívá klasickou konstrukci s předními ocelovými válci a zadními gumovými koly, která vyváženě kombinuje sílu zhutňování a jízdní stabilitu: přední válce jsou zesílené ocelové bubny se statickým lineárním zatížením 140 N/cm, což poskytuje výraznou průnikovou sílu při zhutňování; zadní kola mají tvar pneumatik, jejich rozestupy jsou střídavé a středová podpora je navržena tak, aby zajistila velkou stykovou plochu s povrchem, stabilní jízdu bez prokluzování a vhodnost pro zhutňování různých materiálů.



1. Pohonný systém

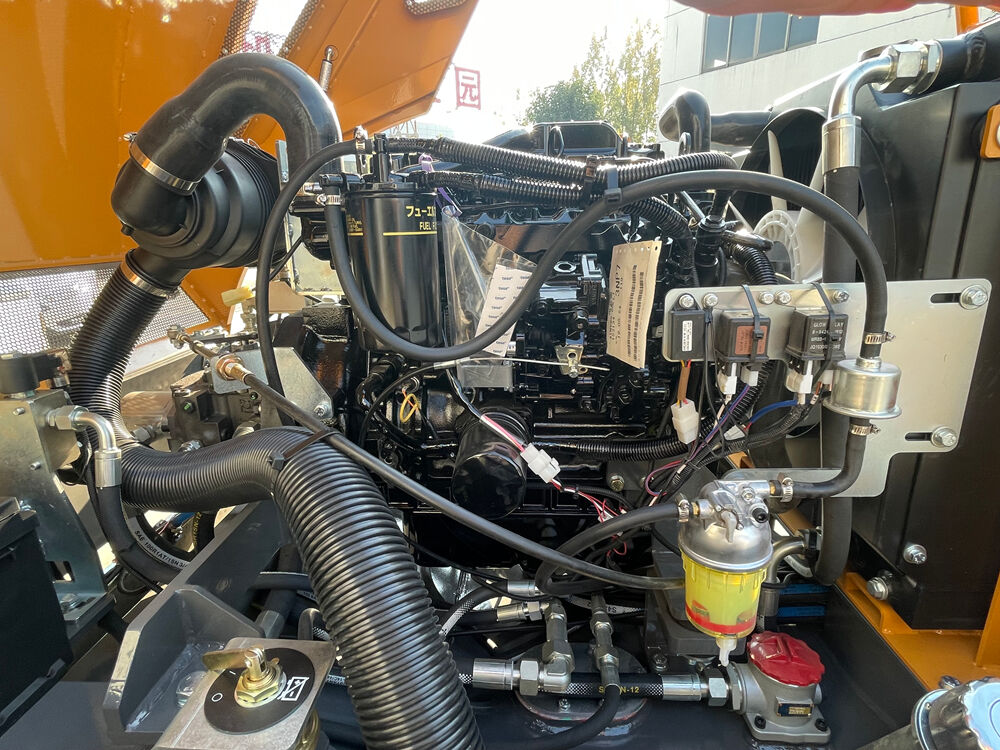

Toto zařízení je vybaveno třemi výkonnými dieselovými motory známých značek, všechny jsou čtyřdobými řadovými vodou chlazenými dieselovými motory. Jsou výkonné a energeticky účinné a lze je flexibilně přizpůsobit různým stavebním zátěžím.
Motor Changchai ZN490B: výstupní výkon 36 kW, otáčky 2400 min⁻¹
Motor Yanmar 4TNV88: výstupní výkon 34,5 kW, otáčky 3000 min⁻¹
Motor Kubota V2403: výstupní výkon 33,6 kW, otáčky 2400 min⁻¹
Zařízení je vybaveno 12V elektrickým systémem, který je provozně spolehlivý.
Metoda pohonu hydraulickým motorem je kombinována s velkou nádrží na hydraulický olej o objemu 60 l, což zajišťuje účinný a hladký přenos výkonu.
Objem palivové nádrže 44,5 l a vodní nádrže 180 l efektivně prodlužuje dobu nepřetržitého provozu a snižuje frekvenci doplňování během provozu.

2. Pohonný a řídicí systém
Pohonný systém je poháněn hydraulickým motorem a je vybaven konstrukcí s nepřetržitě proměnnou rychlostí. Rychlost chůze lze volně nastavit v rozmezí 0–12 km/h, což je vhodné pro různé tempa stavebních prací.
Řídicí systém využívá hydraulický válec s kloubovým řízením a kývavou kloubovou konstrukcí. Zajišťuje hladké a přesné řízení s poloměrem zatáčení pouhých 4380 mm. I při provozu v úzkém prostoru je stroj snadno ovladatelný.
Brzdový systém je vybaven regulovatelnou pístovou čerpadlovou jednotkou, která zaručuje stabilní a spolehlivý brzdný výkon a zajišťuje bezpečnost stavebních prací.
Vibrační systém využívá přední vibrační konstrukci. Hydraulický motor pohání vibrační buben. Vibrační frekvence dosahuje 50 Hz, amplituda činí 0,5 mm a budicí síla může dosáhnout 68 kN. V kombinaci s ocelovým bubnem tloušťky 17 mm a průměrem bubnu 900 mm je účinek zhutňování vynikající.



Zařízení je vybaveno systémem střídavého tlakového postřiku, který účinně brání přilnavosti materiálu k válcům a zlepšuje kvalitu zhutňování.



3.Velikost
Hmotnost: Provozní hmotnost zařízení je 4150 kg, statické lineární zatížení činí 140 N/cm a celkový rozměrový návrh zohledňuje jak pružnost, tak stabilitu.
Pracovní rozměry: Pracovní šířka 1580 mm, šířka bubnu 1400 mm, průměr bubnu 900 mm, umožňuje efektivní pokrytí pracovní plochy;
Rozměry přístroje: Celková délka 3000/2905 mm, celková výška 2025/2680 mm, rozvor kol 1960 mm, rozdíl mezi rozvory kol (střídavé uspořádání) 50 mm, pružné řízení a vysoká provozní stabilita.

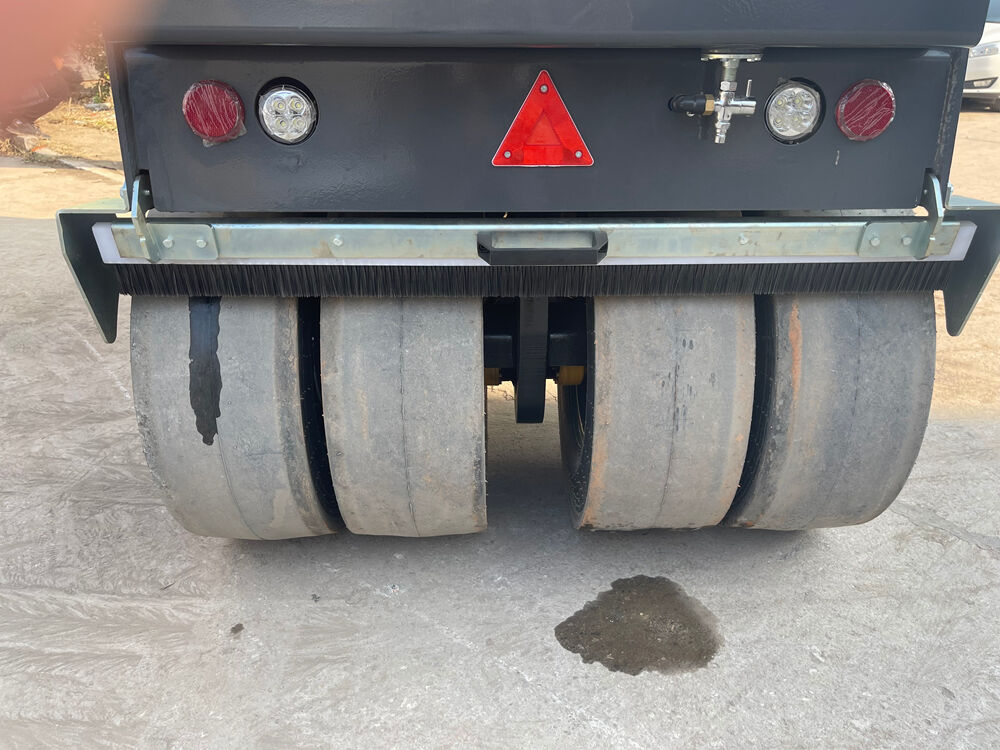

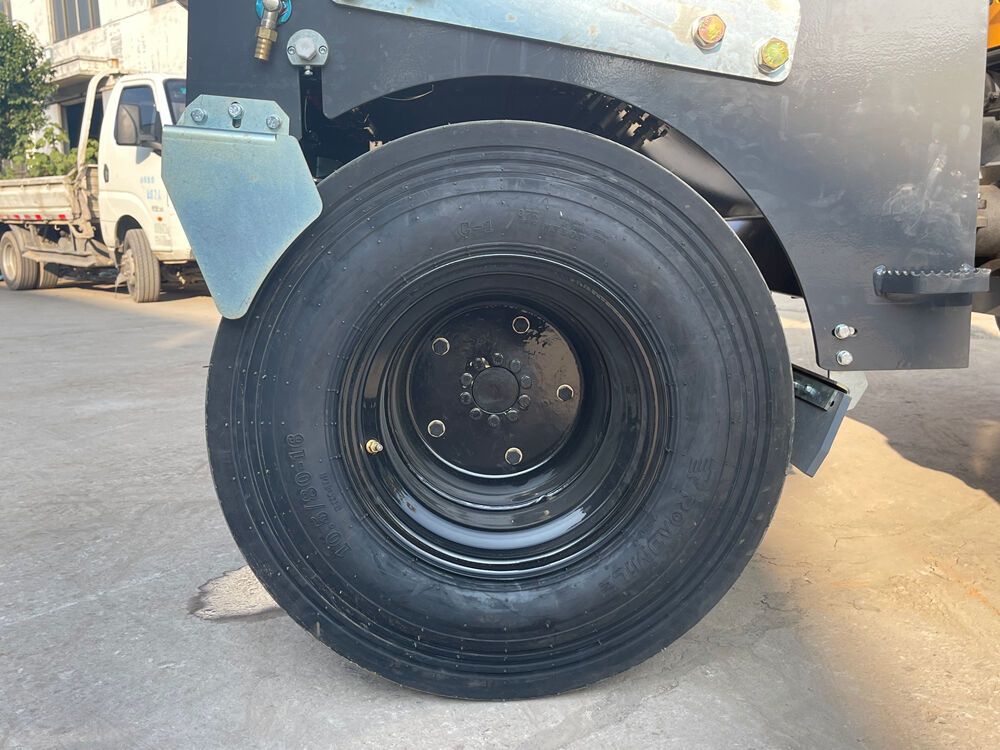

Rozměr pneumatiky: Konfigurace pneumatik sestává ze 4 pneumatik o rozměru 10,5/80-16. Celková šířka pneumatik je 1340 mm. Způsob podporování může být buď středové (pod středem stroje) nebo oboustranné a je vhodný pro různé stavební scénáře.



4.Aplikace
Konstrukční výhody a pružnost předních ocelových kol a zadních pneumatik umožňují široké uplatnění modelu ST4500C v:
· Komunální technika: opravy městských komunikací, pokládka chodníků, zhutňování zásypu kolem potrubí;
· Výstavba infrastruktury: silnice v obydlích, venkovské silnice, zhutňování povrchu parkovišť;
· Vyrovnaní plochy: zhutňování plochy pro krajinářské úpravy, podlahy továrny, základny sportovišť;
· Přizpůsobení materiálů: jemné zhutňování asfaltové vozovky, předúprava betonového podkladu, zhutňování podloží ze štěrku/pískovce;
· Opravné práce: místní posílení základny a vyrovnání povrchu během rekonstrukce starých silnic.

5. Servis
Komplexní záruka služeb: Nabízíme jednoletou záruku a profesionální servisní tým, který je online 24/7. V případě problémů se zařízením můžete kdykoli zavolat na servisní linku. Okamžitě reagujeme a poskytneme vám kompletní služby, včetně technické konzultace, diagnostiky poruch a pokynů pro údržbu, čímž zajistíme bezstarostnou výstavbu.



6. Balení a doprava
Poskytujeme balení do dřevěných beden a pečlivě chráníme tělo vašeho stroje podle požadavků, včetně komponentů a povrchového nátěru, aby nedošlo k poškrábání. Na vyžádání je k dispozici i individuální balení. Pro vás vybereme vhodnou dopravní metodu. Pokud máte vlastního dopravce, můžeme stroj také doručit na místo určené vaším dopravcem.



Úvod k podniku
STORIKE je profesionální výrobce technického vybavení s 15letou zkušeností v oblasti výroby, specializující se na výrobky jako jsou osvětlovací věže, plošné vibrozhutňovače, kotevní válcovací stroje, rypadla a nakladače. Naše výrobky mají certifikáty CE, EPA a Euro 5 a lze je flexibilně přizpůsobit podle typu motoru; zároveň poskytujeme komplexní podporu služeb OEM/ODM. Všechny výrobky procházejí přísnou kontrolou kvality. Účastnili jsme se Čchang-čchunského veletrhu a mezinárodních výstav stavební techniky a sloužíme více než 100 zemím po celém světě. Máme 6 specializovaných prodejních a servisních oddělení a moderní výrobní základnu o rozloze 23 000 m². Vřele vítáme zákazníky ze všech koutů světa, aby navštívili náš závod a prozkoumali možnosti spolupráce.

Doporučené použití
Zde je několik bezpečnostních rad, které vám pomohou udržovat stroj v provozuschopném stavu a prodloužit jeho životnost:
Bezpečnostní rady a doporučení pro údržbu:
· Během provozu zařízení neprovádějte čištění ani údržbu. Rotující části mohou způsobit úraz osob.
· Je přísně zakázáno čistit součásti benzínem, jinými palivy nebo hořlavými rozpouštědly, zejména v uzavřených prostorách; páry uvolněné z paliv a rozpouštědel se snadno hromadí a mohou způsobit výbuch.
· Pravidelně kontrolujte vnější tlačítka zařízení, abyste zajistili jejich správnou funkci.
· Pravidelně poskytujte obsluze zařízení odborné školení v oblasti provozu a bezpečnosti.
· Neprovozujte zařízení v prostorách, kde se nacházejí hořlavé látky, paliva nebo hořlavé páry.
· Po ukončení provozu zařízení okamžitě vypněte motor, uložte zařízení do čistého, suchého prostoru mimo dosah dětí a zajistěte standardizované uskladnění.
· Neodstraňujte kryt vzduchového filtru, papírový filtrační prvek ani předčistič, je-li motor v provozu.
před zvedáním, zvednutím zařízení nebo prováděním údržbářských prací se ujistěte, že je kloubové řízení zajistěno uzamknutím tyčí.
· Poskytujeme návody k obsluze a doporučení pro provoz. Prosíme, používejte stroj v souladu s návodem, abyste zajistili osobní bezpečnost a předešli poškození stroje.
