ST3500C | 3.5 ton | Kombine titreşimli devir taşı

Mekansal çift tambur titreşimli devir tekeri

Ön çelik tekerlekli arka lastikli silindir nedir?
Ön çelik tekerlekli arka lastikli silindir, "ön çelik yuvarlanma tekerleği + arka lastik takımı" farklılaştırılmış tasarımını benimser; bu tasarım, titreşim sıkıştırmasının nüfuz kuvveti ile lastiğin yoğurma sıkıştırma etkisini bir arada dikkate alarak "verimli sıkıştırma + ince ayarlama" ikili işlevini gerçekleştirir. Çelik tekerlek, yol tabanı toprağı, kum ve çakıl yastık katmanının derin sıkıştırılmasından sorumludur; buna karşılık lastik, asfalt kaplama ve stabilize toprak alt tabakasının sıkıştırılmasından sorumludur. Bu silindir, "temel – yüzey katmanı" süreli inşaatı ve çok aşamalı operasyonlar için uygundur.

Yol silindirinin işlevi nedir?
Yol silindirinin temel işlevi, kendi ağırlığı veya titreşimli darbe kuvvetiyle toprak, kum, çakıl ve asfalt karışımı gibi yol inşaat malzemelerini sıkıştırmaktır. Bu işlem, sıkıştırılan malzemelerin yoğunluğunu, düzgünlüğünü ve stabilitesini artırır; gözenekliliğini azaltır; taşıma kapasitesini ve şekil değişimine karşı direncini geliştirir; ayrıca yollar, temeller, setler ve diğer mühendislik projelerinin yapım kalitesini ve kullanım ömrünü garanti eder.

Özellikler

• Ünlü marka gücüyle donatılmış, kalite garantisi. Üstün performans.
• Kartal gözlü vücut tasarımı, geniş görüş alanı, güzel ve ѕevgilidir.
• İthal hidrolik değişken pompa ve niceliksel motor, sürüş değişimi yok, ileri ve geriye doğru yürüme.

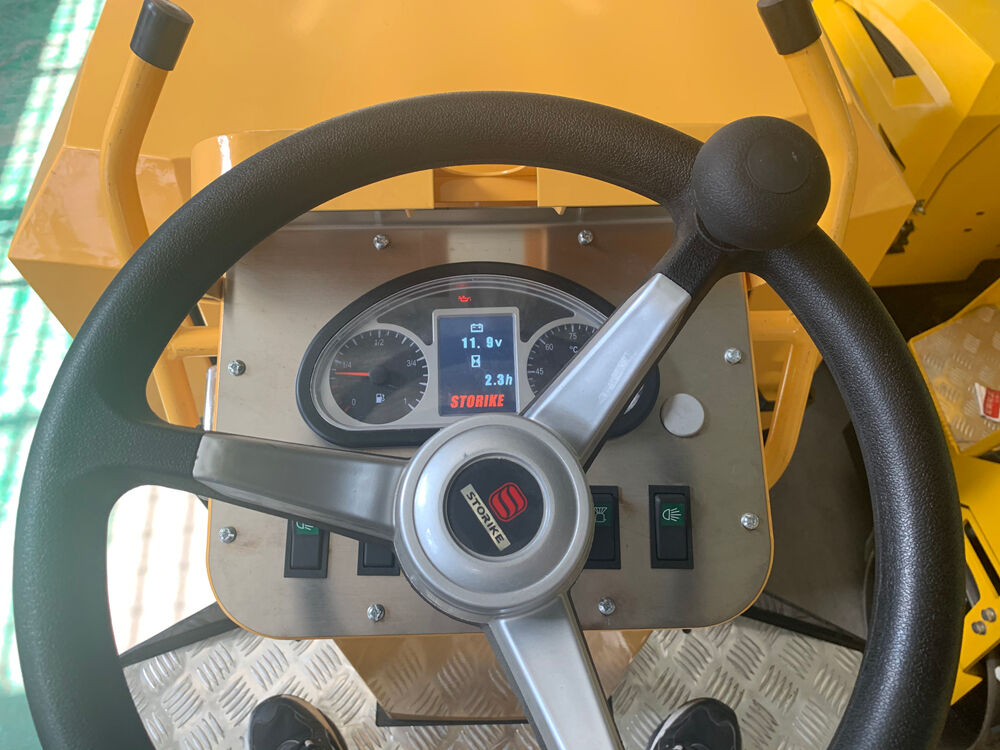

• LED Ekranlı Tablo.

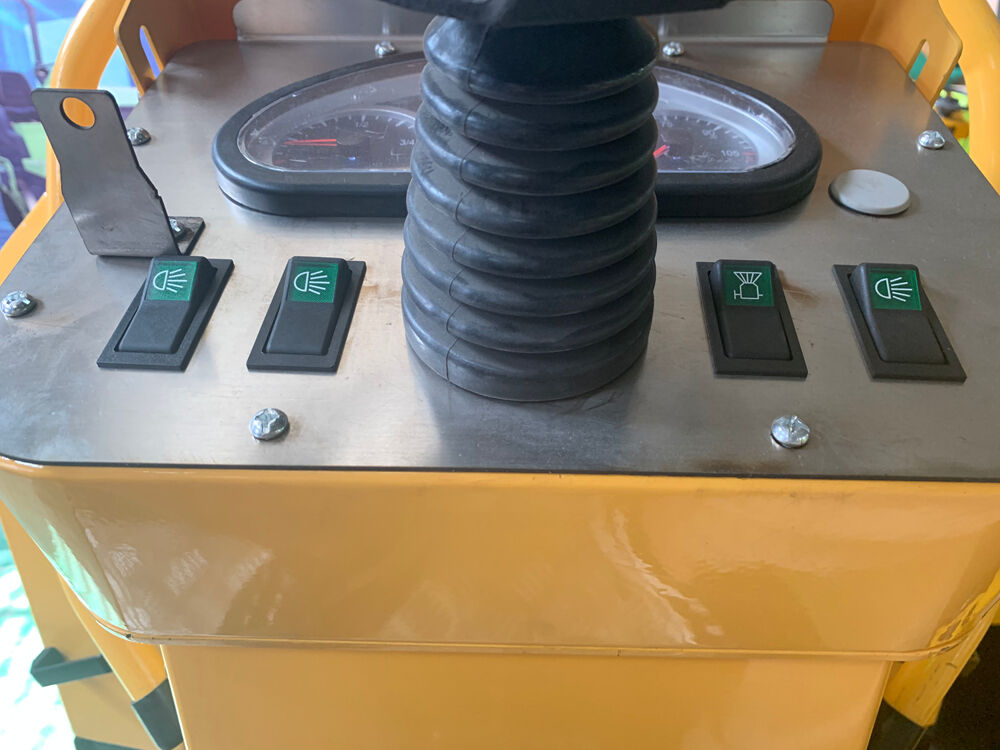

• Ön ve arka ışıklar & uyarmа ışıklar, gece бile kurulabilir.
• Ergonomik sürüş.
• Ürün CE sertifikasyonunu geçmiştir ve Kızıl Yıldız Ödülü tasarımına sahiptir.
• Çelik tekerlek kontur ışığıyla donatılmıştır, kullanımı kolay, güvenli ve еtkin.

Ürün Parametreleri

Ürün Detayları
ST3500C, hem sıkıştırma gücünü hem de sürüş kararlılığını dengede tutan, ön kısmı çelik tekerleklere ve arka kısmı lastiklere sahip klasik bir yapıya sahiptir: Ön tekerlekler kalınlaştırılmış çelik silindirlere sahiptir ve 130 N/cm’lik statik çizgisel yük ile güçlü sıkıştırma nüfuz gücü sağlar; arka tekerlekler lastik formundadır ve şaşırtmalı tekerlek aralığına ve merkezi destek tasarımına sahip olup büyük bir zemin temas alanına sahiptir, kaymadan kararlı bir şekilde sürüş yapar ve çeşitli malzemelerin sıkıştırılması için uygundur.



1. Güç sistemi
Cihaz, yüksek kaliteli dizel güç ünitesiyle donatılmıştır. Tümü, güçlü performans, düşük yakıt tüketimi ve yüksek kararlılık sağlayan dizel sıralı su soğutmalı dört zamanlı bir tasarıma sahiptir. İnşaat yoğunluğuna göre esnek olarak seçilebilir:
Changchai ZN390B: 3 silindirli yapı, maksimum çıkış gücü 28,1 hp ve nominal devir sayısı 2600 rpm’dir.
Yanmar 3TNV88: 3 silindirli yapı, maksimum çıkış gücü 28,5 hp ve nominal devir sayısı 3000 rpm’dir.
Kubota V1505 Motor: 4 silindirli yapıya sahip, 26,1 BG çıkış gücü ve 3000 devir/dakika nominal devire sahiptir.
Tüm güç sistemi mükemmel ısı dağıtım verimine sahiptir ve uzun süreli ve yüksek yoğunluklu çalışmalara dayanabilir. 12 V elektrikli ekipmanlarla birlikte kullanıldığında sorunsuz çalıştırılır ve güvenli, güvenilir şekilde çalışır. Hidrolik yağ kapasitesi 50 L, yakıt kapasitesi ise 38 L’dir. Menzil yeterlidir ve sık sık yeniden yakıt doldurma için harcanan zaman azalır.

2.Sürücü ve Kontrol Sistemi
İtme sistemi, sonsuz hız ayarı sağlayan değişken pistonlu bir pompa ile üç adet Poclain itme motorundan oluşur. Güç iletimi verimli ve sorunsuzdur; bu da 0 ila 10 km/saat arası sonsuz hız ayarını sağlayarak farklı sıkıştırma ritimlerinin gereksinimlerini karşılar.
Direksiyon sistemi, hidrolik silindirli eklemli direksiyon ve salınım eklemli yapıyı kullanır; bu da kullanımı kolay ve esnek hale getirir. Minimum dönme yarıçapı 2600–3980 milimetreye kadar düşebilir. Ekipman, dar inşaat alanlarında bile kolayca manevra yapabilmekte ve bu sayede iş verimliliği artırılmaktadır.
Fren sistemi, hassas frenleme için değişken pistonlu pompayı kullanır; hızlı tepki verir ve iş güvenliğini sağlar.

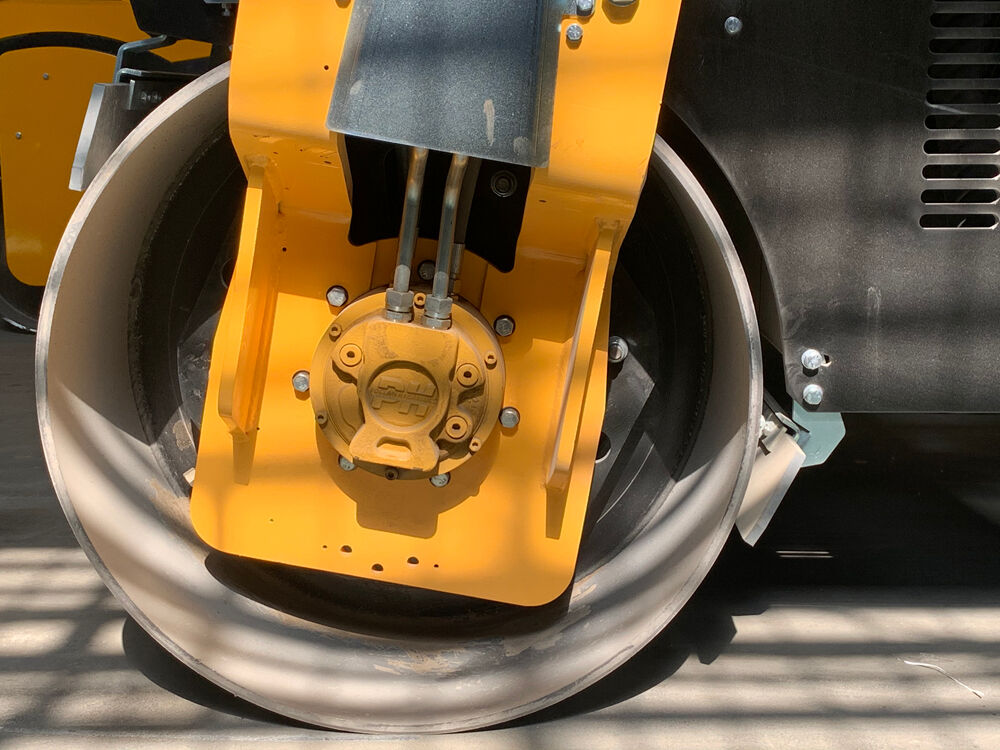

Titreşim sistemi, ön titreşim tamburunu sürmek için hidrolik motor kullanır. Titreşim frekansı 60 hertz, genliği 0,5 milimetre ve uyarılma kuvveti 50 kilonewtona ulaşabilir. 16 milimetre kalınlığında çelik tambur ile 720 milimetre tambur çapı bir araya gelerek sıkıştırma etkisini homojen kılar ve derinliği yeterli hale getirir; böylece yol yüzeyinin yoğunluğu etkili bir şekilde artırılır.



Ekipman, ara basınçlı püskürtme sistemine sahiptir. Su deposu kapasitesi 180 litre olup, malzemenin tambura yapışmasını etkili bir şekilde önler ve sıkıştırma kalitesini garanti eder.



3.Boyut
Çalışma boyutları: Çalışma genişliği 1370 milimetre, silindir genişliği 1200 milimetredir; büyük ölçekli ve verimli sıkıştırma sağlayabilir.
Ekipman boyutları: Ekipmanın toplam uzunluğu 2545–2650 milimetredir, toplam yüksekliği 1855–2565 milimetredir, dingil mesafesi 1795 milimetredir. Yapı kompakt olup taşıma ve saha değişimini kolaylaştırır.

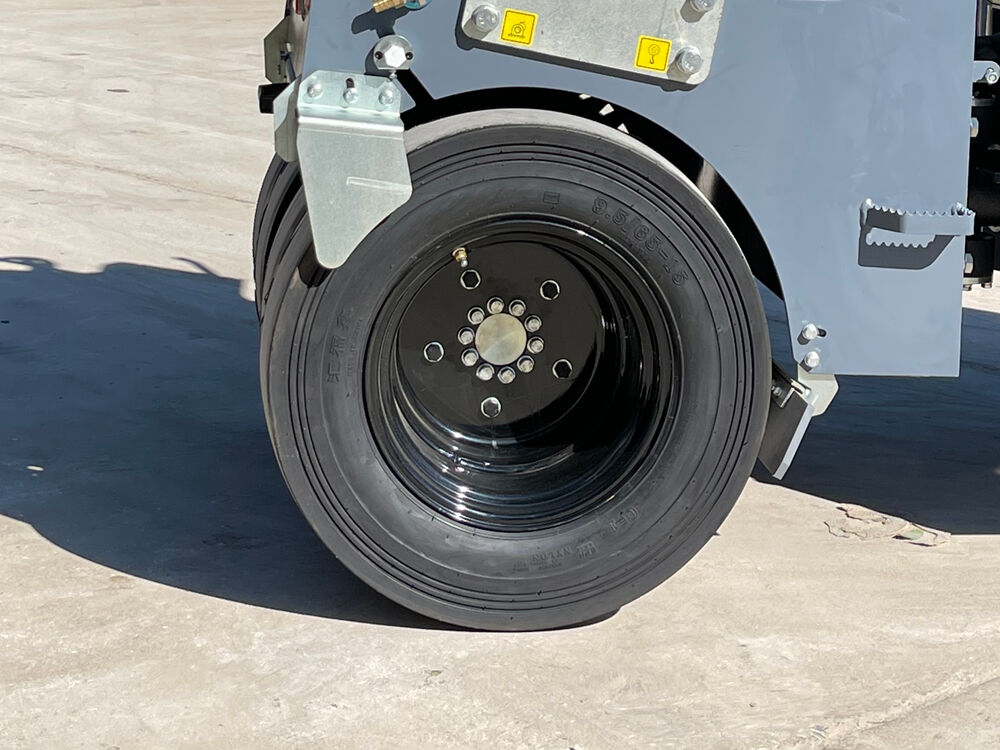

Tekerlek boyutu: Tekerlekler, 9.5/65-15 ölçüsünde 4 adet lastikle donatılmıştır. Lastiklerin toplam genişliği 1140 milimetredir; tekerlek aralığı 50 milimetrelik bir çapraz (staggered) düzenlemededir. İki destek yöntemiyle eşleştirilmiştir: orta destek ve çift taraflı destek. Zemindeki stabilite güçlüdür ve farklı yol koşullarına uyum sağlayabilir.
Ağırlık: Ekipmanın çalışma ağırlığı 2820 kilogramdır. Statik çizgi yükü 130 newton/santimetredir. Zemin basıncı dengelidir; bu da temel katmana aşırı zarar vermeden sıkıştırma etkisini garanti eder.
Çelik tambur: Çelik tamburun kalınlığı 16 milimetredir; aşınmaya dayanıklı ve dayanıklıdır ve bu da ekipmanın ömrünü uzatır.



4.Uygulamada
Ön çelik tekerleklerin ve arka lastiklerin yapısal avantajları ile esnekliği, ST3500C modelinin aşağıdaki alanlarda yaygın olarak kullanılmasını sağlar:
· Belediye mühendisliği: şehir yolu onarımı, kaldırımların döşenmesi, boru hattı dolgu sıkıştırması;
· Altyapı inşaatı: konut yolları, kırsal yollar, otopark yüzeyi sıkıştırması;
· Alan düzeltme: peyzaj alanı, fabrika zemini, spor sahası temel sıkıştırması;
· Malzeme uyumluluğu: asfalt kaplamaların ince sıkıştırılması, beton temelin ön işlemesi, toprak/kumtaşı yastık sıkıştırılması;
· Onarım operasyonları: eski yol yenileme sırasında yerel temel güçlendirilmesi ve yüzey düzeltmesi.

5. Hizmet
Kapsamlı hizmet garantisi: Bir yıllık garanti süresi ve 7/24 çevrimiçi erişilebilen profesyonel bir hizmet ekibi sunuyoruz. Cihazınızda bir sorun oluşursa, her zaman servis hattımızı arayabilirsiniz. Anında yanıt verir ve teknik danışmanlık, arıza teşhisi ve bakım yönergeleri de dahil olmak üzere tam kapsamlı hizmetler sağlayarak inşaat sürecinizi endişesiz hale getiririz.



6. Paketleme ve nakliye
Makinenizin gövdesini, bileşenleri ve boya yüzeyini çizilmeyecek şekilde sıkı bir şekilde korumak amacıyla ahşap kasa ambalajı sağlıyoruz. Özel ambalaj hizmeti de mevcuttur. Sizin için uygun bir taşıma yöntemi seçeceğiz. Eğer bir deniz nakliye acentanız varsa, makineyi belirttiğiniz deniz nakliye acentanızın adresine de teslim edebiliriz.



Şirket Tanıtımı
STORIKE, ışık kuleleri, plaka sıkıştırıcılar, yol silindirleri, ekskavatörler ve yükleyiciler gibi ürünler üzerine uzmanlaşmış, 15 yıllık üretim tecrübesine sahip bir profesyonel mühendislik ekipmanı üreticisidir. Ürünlerimiz CE, EPA ve Euro 5 sertifikalarını almıştır; motor tiplerine göre esnek şekilde özelleştirilebilir ve kapsamlı OEM/ODM hizmet desteği sunulmaktadır. Tüm ürünlerimiz katı kalite kontrol süreçlerinden geçmektedir. Guangzhou Fuarı’na ve uluslararası inşaat makinaları fuarlarına katılmış, dünya çapında 100’den fazla ülkeye hizmet vermektedir. 6 adet özel satış ve servis departmanına ve 23.000 metrekarelik modern bir üretim tesisiye sahibiz. Küresel müşterilerimizi fabrikamızı ziyaret etmeye ve iş birliği fırsatlarını değerlendirmeye sıcakça davet ederiz.

Önerilen kullanım
Makinenin bakımı için bazı güvenlik ipuçları ve kullanım ömrünü uzatmak amacıyla alınması gereken önlemler:
Güvenlik İpuçları ve Bakım Önerileri:
· Ekipman çalışırken temizlik veya bakım işleri yapmayın. Dönen parçalar kişisel yaralanmaya neden olabilir.
· Benzin, diğer yakıtlar veya yanıcı çözücülerle parçaları temizlemek kesinlikle yasaktır; özellikle kapalı alanlarda bu tür işlemler yapılmamalıdır. Yakıtlar ve çözücülerden uçan buharlar birikebilir ve patlamaya neden olabilir.
· Ekipmanın dış butonlarını düzenli olarak kontrol ederek normal işlevlerini sağlayın.
· Ekipman operatörlerine düzenli olarak profesyonel kullanım ve güvenlik eğitimi verin.
· Ekipmanı yanıcı maddeler, yakıt veya yanıcı buharlar bulunan alanlarda çalıştırmayın.
· Ekipman kullanımdan çıkarıldıktan sonra motoru hemen kapatın, çocuklardan uzak, temiz ve kuru bir alanda saklayın ve standartlaştırılmış depolama koşullarını sağlayın.
· Motor çalışırken hava filtresi kapağını, kağıt filtre elemanını ve ön temizleyiciyi çıkarmayın.
· Kaldırma işleminden önce, ekipmanı kaldırma veya bakım işleri gerçekleştirme aşamasında, bağlantılı direksiyon bağlantısını bir kilitleme çubuğu ile sabitleyin.
· Kullanım kılavuzları ve işletme önerileri sağlıyoruz. Kişisel güvenliği sağlamak ve makine hasarını önlemek için lütfen makineyi kılavuza uygun şekilde kullanın.
