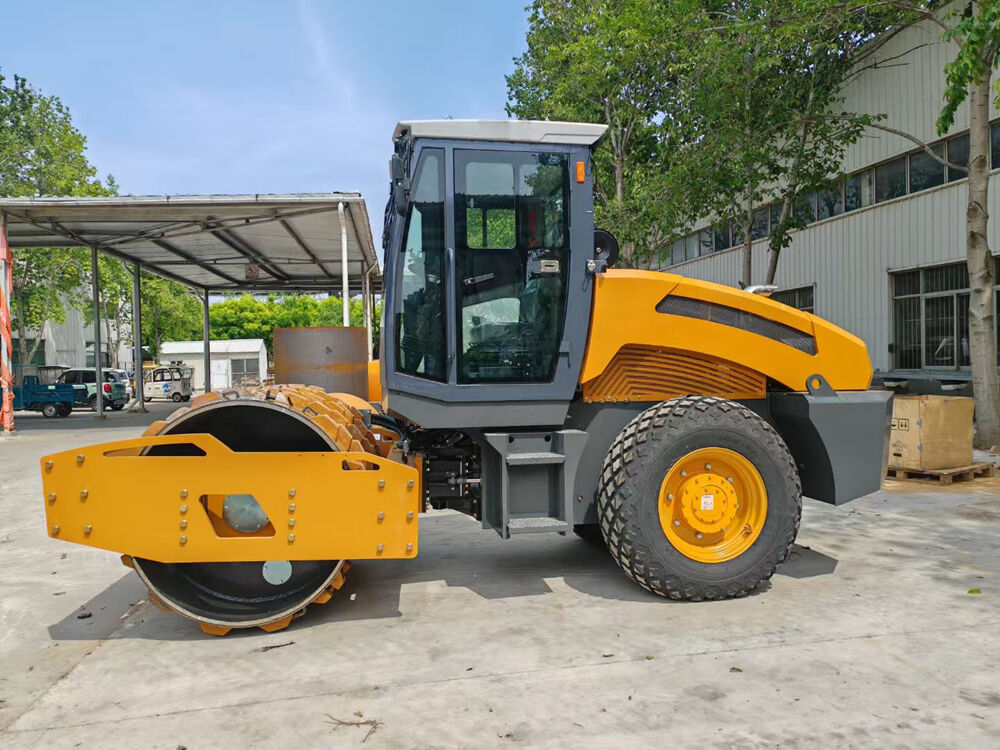

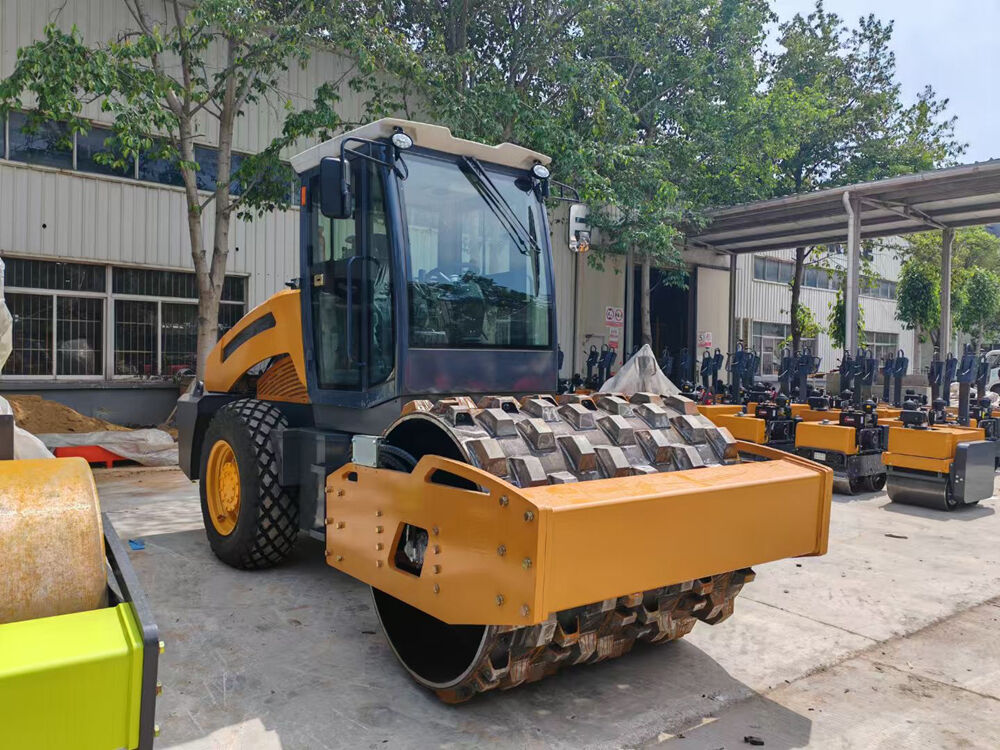

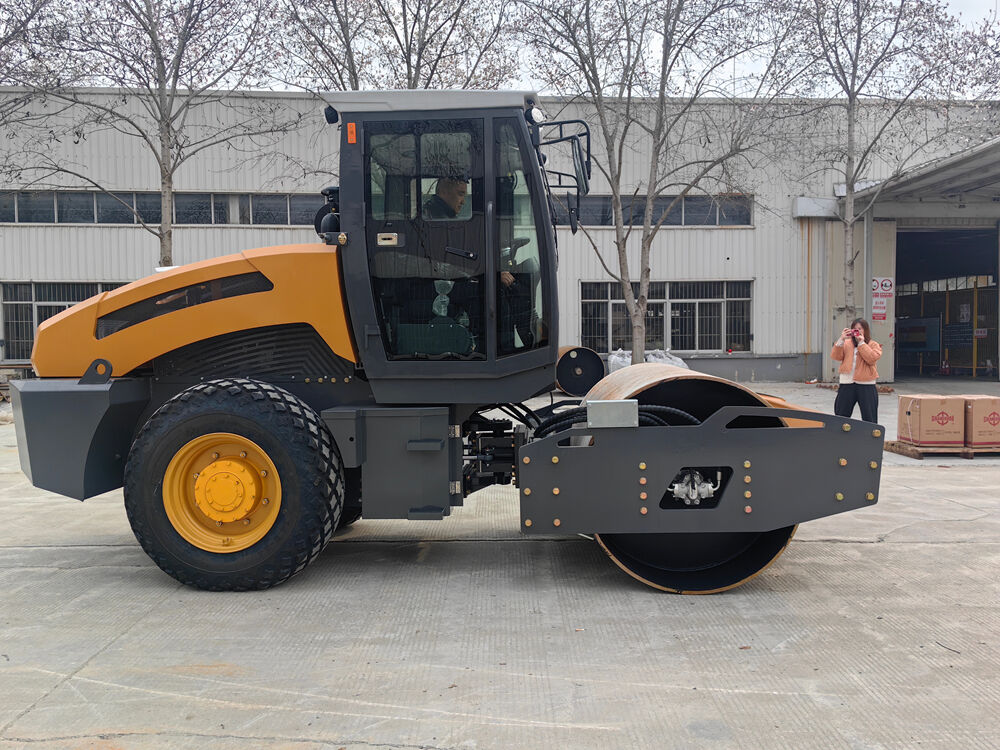

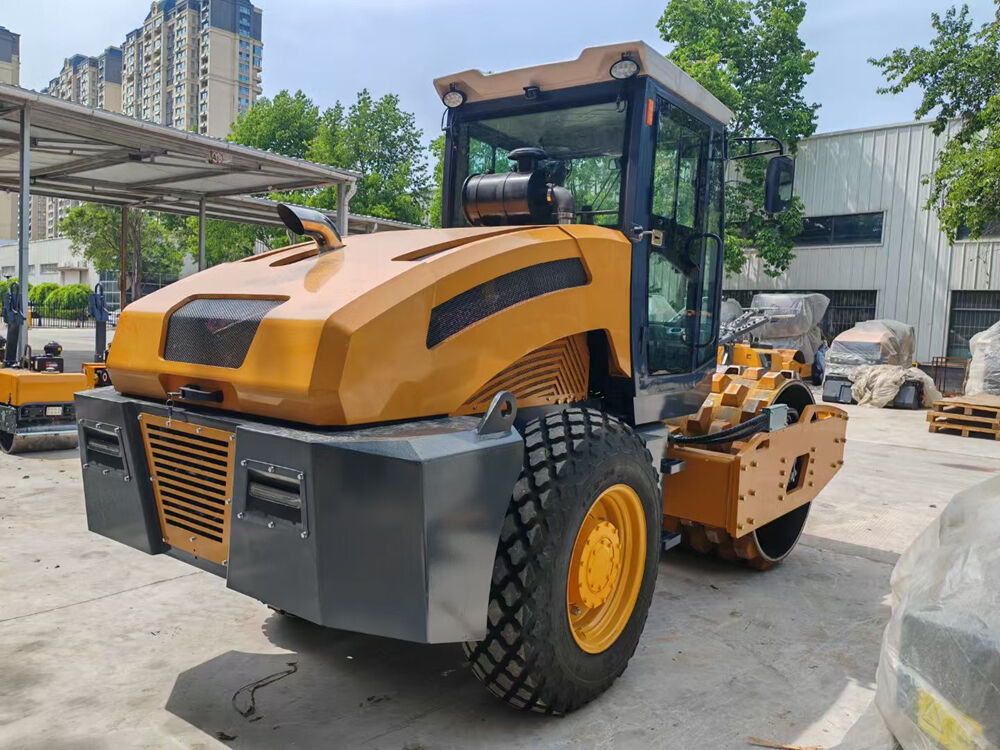

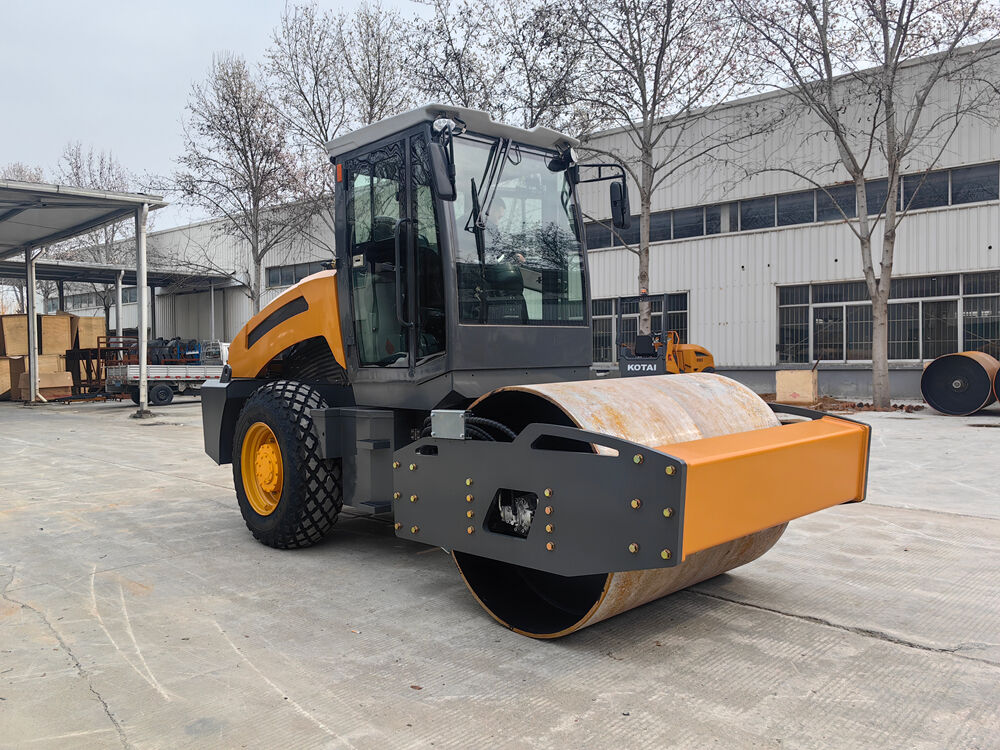

STS08 | 8 tun | Jednoduchý kmitající val

Obratný přední ocelový kolo s pneumatikou vzadu (lze vybrat kola s drápy)
Jakou funkci má válec?
Základní funkcí kotevního válce je zhutňování stavebních materiálů pro silnice, jako jsou půda, písek, štěrk a asfaltová směs, za použití vlastní hmotnosti nebo vibrací. Tím se zvyšuje hutnost, rovnost a stabilita zhutněných materiálů, snižuje se jejich pórovitost, zlepšuje se nosná schopnost a odolnost proti deformaci a zajišťuje se kvalita výstavby a životnost silnic, základů, náspů a dalších stavebních projektů.

Vlastnosti

• Vybavený známou značkou motorizace, kvalita a výkonnost zaručena.
• Návrh těla s orličím zrakem, široké pole vidění, krásné a elegantní.
• Značková hydraulická pumpy s proměnným výkonem a kvantitativní motor, spojitě proměnná rychlost, chůze dopředu a dozadu.
• LED displejové řídicí panely.
• Osazení předními a zadními světly & varovnými světly, které lze stavět v noci.
• Ergonomické řízení.
• Produkt prošel certifikací CE a získal design Red Star Award.
• Volitelná kabina s bohatou funkcionalitou, bezpečná a pohodlná.

Parametr produktu

Detail produktu
Kotevní válec STS08 je stabilní a univerzální zhutňovací zařízení, které lze použít v různých scénářích. Spolu s komplexním servisem po prodeji zajišťuje efektivitu a kvalitu stavebních prací.



1. Pohonný systém
Zařízení je vybaveno dvěma výkonnými dieselovými motory, oba s přímým vodním chlazením a čtyřdobým zážehem. Čtyřválcová konstrukce zajišťuje stabilní a účinný výkon. Oba motory mají výhody nízké spotřeby paliva a vysoké odolnosti a jsou schopny se přizpůsobit dlouhodobým a intenzivním stavebním podmínkám.
Cummins 4BTA3.9-C100-||, s výkonem až 74 kW a otáčkami 2200 ot/min
Changchai 4G33TC-93G412E, s výkonem 68 kW a otáčkami 2400 ot/min.
Elektrický systém je navržen pro napětí 24 V, což zajišťuje stabilní dodávku elektrické energie a usnadňuje hladký provoz všech elektrických komponent zařízení.
Zařízení je vybaveno velkou palivovou nádrží o kapacitě 140 l, mazací olejovou nádrží o objemu 15 l a hydraulickou olejovou nádrží o objemu 120 l, což efektivně prodlužuje dobu provozu, snižuje frekvenci doplňování paliva za jízdy a zvyšuje nepřetržitost stavebního procesu.

2. Pohonný a řídicí systém
Jízdní metoda spočívá v pohonu zadní nápravy (pohon zadních kol) hydraulickým motorem. Přenos výkonu je účinný a hladký. Je vybaven dvouválcovým hydraulickým řídicím systémem, přičemž poloměr zatáčení činí pouze 5510 mm. To usnadňuje provoz v úzkých prostorách.
Chůzní rychlost zařízení lze nastavit v rozmezí 0–9,5 km/h. Teoretická schopnost šplhat činí až 30 %. Konstrukce se sklonem kola o 8° umožňuje přizpůsobit se mírně nerovnému povrchu silnice a zajišťuje rovnost kompakčního procesu.
Hlavní součást vibrací systému je vibrační ocelové kolo umístěné vpředu, které pracuje na principu hydraulického pohonu pro vibrace. Frekvence vibrací činí 52 Hz, amplituda 0,5 mm a budicí síla dosahuje 118 kN.

Je také možné vybrat kabinku vybavenou klimatizací, ventilátory, rádiem, USB rozhraním a stěrači čelního skla, čímž se pro obsluhu vytvoří pohodlné pracovní prostředí.



3.Velikost
Hmotnost: Celková provozní hmotnost stroje je 7850 kg, statické lineární zatížení činí 225 N/cm a konstrukce je kompaktní s vynikající stabilitou.
Rozměry přístroje: Celkové rozměry zařízení jsou dobře navrženy. Pracovní šířka činí 1765 mm, celková délka 4820 mm, celková výška 2645 mm a rozvor náprav 2540 mm. Zařízení nejen splňuje požadavky na zhutňování ploch velkého rozsahu, ale také dokáže flexibilně manévrovat v omezených prostorách.
Rozměry válce: Šířka válečku je 1600 mm a průměr 1200 mm. Ocelový váleček má tloušťku 23 mm a vynikající odolnost proti tlaku i opotřebení, čímž se prodlužuje jeho životnost.
Podrobnosti o pneumatikách: Pneumatiky jsou gumové, mají rozměr 14.9-24, celkovou výšku 1260 mm a celkem jsou dvě. Používají dvoustrannou podporu, která dále zvyšuje stabilitu zařízení během provozu.
Volitelné konfigurace: Volitelná kabina má rozměry 1450 × 1450 × 1700 mm. Prostor je prostorný a účinně izoluje vnější hluk i prach.



4.Aplikace
Přední kola silničního válečku STS08 jsou vybavena ocelovými diskovými koly, která zajišťují účinné zhutňování a utloukání. Zadní kola jsou vybavena dvojicí gumových pneumatik, aby se zajistila stabilita pohybu vozidla a jeho přizpůsobivost terénu. Obě kola spolupracují tak, aby splnily přesné požadavky na zhutňování v různých scénářích. Široce se používá v:
· Počáteční a opakované zhutňování asfaltové vozovky na dálnicích vyšší třídy a městských hlavních komunikacích, vhodné pro zhutňování tlustých vrstev asfaltové směsi za účelem zajištění hutnosti a rovnosti povrchu vozovky
· Zhutňování náspů středně velkých přehrad, břehů řek a protipovodňových projektů za účelem zvýšení odolnosti náspů proti průsaku vody a jejich strukturální stability
· Hluboké zhutňování spodního stavebního tělesa dálnic a silnic I. a II. třídy a místních hlavních komunikací, účinné utlačování podložních vrstev z písku a pískovce za účelem zlepšení nosné schopnosti vozovkové konstrukce
· Zhutňování základů velkých průmyslových parků, logistických parků a městských náměstí, splňující požadavky na stabilitu základů v místech s vysokým zatížením
· Zhutňování letištních drah, ramp a servisních ploch dálnic, vhodné pro přípravu základů v oblastech s vysokými nároky na pevnost

5. Servis
Komplexní záruka služeb: Nabízíme jednoletou záruku a profesionální servisní tým, který je online 24/7. V případě problémů se zařízením můžete kdykoli zavolat na servisní linku. Okamžitě reagujeme a poskytneme vám kompletní služby, včetně technické konzultace, diagnostiky poruch a pokynů pro údržbu, čímž zajistíme bezstarostnou výstavbu.



6. Balení a doprava
Poskytujeme balení do dřevěných beden a pečlivě chráníme tělo vašeho stroje podle požadavků, včetně komponentů a povrchového nátěru, aby nedošlo k poškrábání. Na vyžádání je k dispozici i individuální balení. Pro vás vybereme vhodnou dopravní metodu. Pokud máte vlastního dopravce, můžeme stroj také doručit na místo určené vaším dopravcem.



Úvod k podniku
STORIKE je profesionální výrobce technického vybavení s 15letou zkušeností v oblasti výroby, specializující se na výrobky jako jsou osvětlovací věže, plošné vibrozhutňovače, kotevní válcovací stroje, rypadla a nakladače. Naše výrobky mají certifikáty CE, EPA a Euro 5 a lze je flexibilně přizpůsobit podle typu motoru; zároveň poskytujeme komplexní podporu služeb OEM/ODM. Všechny výrobky procházejí přísnou kontrolou kvality. Účastnili jsme se Čchang-čchunského veletrhu a mezinárodních výstav stavební techniky a sloužíme více než 100 zemím po celém světě. Máme 6 specializovaných prodejních a servisních oddělení a moderní výrobní základnu o rozloze 23 000 m². Vřele vítáme zákazníky ze všech koutů světa, aby navštívili náš závod a prozkoumali možnosti spolupráce.

Doporučené použití
Zde je několik bezpečnostních rad, které vám pomohou udržovat stroj v provozuschopném stavu a prodloužit jeho životnost:
Bezpečnostní rady a doporučení pro údržbu:
· Během provozu zařízení neprovádějte čištění ani údržbu. Rotující části mohou způsobit úraz osob.
· Je přísně zakázáno čistit součásti benzínem, jinými palivy nebo hořlavými rozpouštědly, zejména v uzavřených prostorách; páry uvolněné z paliv a rozpouštědel se snadno hromadí a mohou způsobit výbuch.
· Pravidelně kontrolujte vnější tlačítka zařízení, abyste zajistili jejich správnou funkci.
· Pravidelně poskytujte obsluze zařízení odborné školení v oblasti provozu a bezpečnosti.
· Neprovozujte zařízení v prostorách, kde se nacházejí hořlavé látky, paliva nebo hořlavé páry.
· Po ukončení provozu zařízení okamžitě vypněte motor, uložte zařízení do čistého, suchého prostoru mimo dosah dětí a zajistěte standardizované uskladnění.
· Neodstraňujte kryt vzduchového filtru, papírový filtrační prvek ani předčistič, je-li motor v provozu.
před zvedáním, zvednutím zařízení nebo prováděním údržbářských prací se ujistěte, že je kloubové řízení zajistěno uzamknutím tyčí.
· Poskytujeme návody k obsluze a doporučení pro provoz. Prosíme, používejte stroj v souladu s návodem, abyste zajistili osobní bezpečnost a předešli poškození stroje.
